接地电阻在线检测仪

来源:www.whmoen.com    更新时间:2021-08-17

接地电阻在线检测仪简介
   MOEORW2800系列接地电阻在线检测仪是我公司十多年致力于“接地电阻检测技术研究”的又一高新技术产品,专为在线监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而精心设计制造的。在线测试、非接触测量、地线穿心通过、无需自检、实时检测、采用RS232、RS485有线通信或GSM无线通信传输数据,实现远程在线监测。检测仪内置传感器与电路板,完全封闭,具有防雨淋、防尘、耐高低温、防腐、阻燃等特性,确保野外、矿井下、室内等长时间在线监测的高精度、高稳定性、高可靠性。
接地电阻在线检测仪
   MOEORW2800系列接地电阻在线检测仪适用于输电线路杆塔接地;地下矿井设备接地;气象防雷接地;石油化工接地;通讯接地;变配电站接地;铁路设施接地;建筑仓库接地;电气设备接地等。
   MOEORW2800系列接地电阻在线检测仪可以单个安装使用,也可以组建成有线网络系统或无线网络系统使用。有线网络系统通过RS232、RS485通讯协议传输数据,由主通讯器(集中器)、监控软件、电源适配器、电脑等组成,适合于近距离或矿井下接地电阻监测。无线网络系统通过RS232、RS485、GSM/GPRS通讯协议传输数据,由主通讯器(集中器)、GSM/GPRS收发模块、SIM通讯卡、监控软件、电源适配器、电脑等组成,适合于远距离或矿井下接地电阻监测。有线网络系统适合于1500米距离内监测、无线网络系统不受距离限制。
监控软件可以时时显示被测接地电阻值,可以设置自动监控记录时间,间隔记录时间为1~200小时,记录数据自动存储报表,方便历史查询、分析监测点接地阻值的变化情况。
   其中,MOEORW2800C型可以通过LCD直接显示被测值,还可以通过检测仪设置报警临界值,具有声光报警指示,非常适合于无需组建网络时独立安装使用。

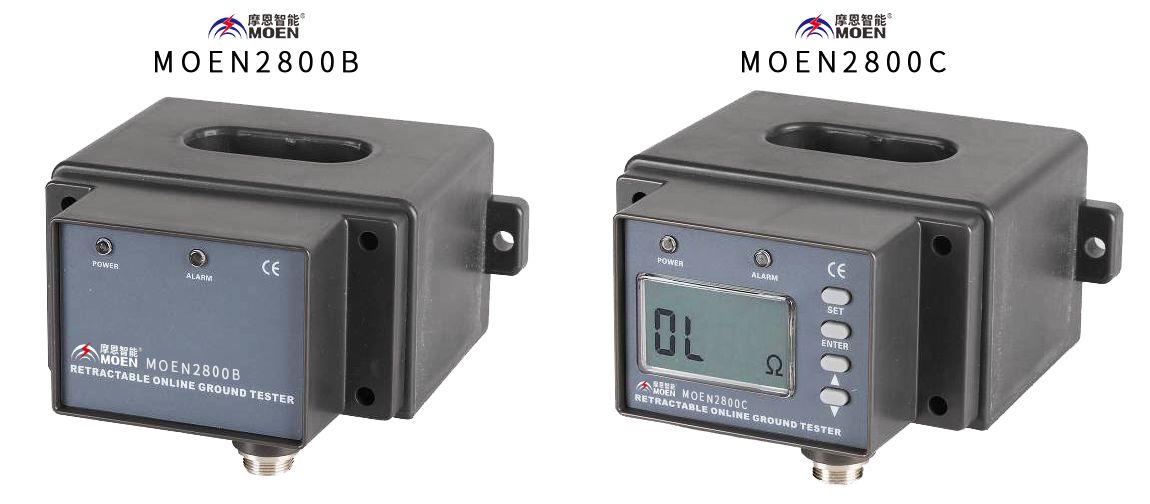

接地电阻在线检测仪型号区别

型  号

区别说明

MOEORW2800B

检测仪无显示,需要组建网络使用。

MOEORW2800C

检测仪自带LCD显示、报警设置、声光报警指示。可独立安装使用,也可以组建网络使用。

MOEORW2800WD

有线网络系统,RS232+RS485通讯,适合于1500米内近距离组网。

MOEORW2800WS

无线网络系统,RS232+RS485+GSM通讯,适合于远距离监测。


接地电阻在线检测仪技术规格

功    能

回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测。

电    源

检测仪:6VDC~9VDC,50mA Max.
有线网络通讯器:6VDC,30mA Max.
无线网络通讯器:9VDC,150mA Max.(内置GSM模块)

电阻量程

0.01Ω~200Ω

分 辨 率

0.001Ω

显示范围

0.00Ω~500Ω

精    度

±2%rdg±3dgt(20℃±5℃,70%RH以下)

地线穿孔尺寸

60mm×30mm,闭口式(可以穿过60mmX4mm扁钢或外径Ф30mm电缆)

溢出指示

显示值大于500Ω时,系统软件和LCD显示“OLΩ”符号

连接线

1条,长1米(5芯屏蔽线)

接线标识

红/棕色---电源输入正;
黑色---电源输入地;
蓝色---RS485信号正;
灰色---RS485信号负;
白---屏蔽地;
(电源输入地与屏蔽地可以短路连接)

通讯方式

有线网络:RS232、RS485通信协议
无线网络:RS232、RS485、GSM通信协议

网络点数

有线网络:1~255个接地点,可扩展
无线网络:1~100个接地点,可扩展

通讯距离

有线网络:约1500米,可扩展
无线网络:不限制

报警指示

MOEORW2800B:系统软件报警指示
MOEORW2800C:检测仪声光报警和系统软件报警指示

报警设置

MOEORW2800B:系统软件设置
MOEORW2800C:检测仪面板设置,系统软件设置

数据显示

MOEORW2800C:4位LCD直接显示,系统软件显示
MOEORW2800B:系统软件显示

LCD尺寸

47mm×28.5mm

外形尺寸

检测仪:175mm×170mm×130mm
有线网络通讯器:140mm×105mm×75mm
无线网络通讯器:230mm×160mm×105mm

安装螺丝孔尺寸

Φ8mm

质    量

检测仪:960g
有线网络通讯器:650g
无线网络通讯器:1300g

工作温湿度

-20℃~55℃;20%RH~90%RH

温湿度误差

不超过5%

换   档

全自动换档

地线干扰电流

应避免

外部磁场

<40A/m

外部电场

<1V/m

单次测量时间

约0.5秒

功    耗

检测仪:50mA Max.
有线网络通讯器:30mA Max.
无线网络通讯器:150mA Max.

安    装

地线穿心通过检测仪中心孔

防护等级

电路板、传感器完全封闭

安装要求

避免雨淋、防水浸安装

供电方式

外部提供电源或太阳能电池板加蓄电池供电

选购件

不锈钢保护箱:具有防雨、防尘、防盗、防碰撞功能,为检测仪提供可靠保护;可放置蓄电池,为检测仪提供电源;箱体尺寸:320X210X190mm ,穿孔尺寸:52X22mm

蓄电池:6V12AH,为检测仪提供电源,蓄电池安装在保护箱内。

太阳能电池板:6V/15W给蓄电池充电。
