电力线路接地点定位仪

来源:www.whmoen.com    更新时间:2020-09-23

使用

电力线路接地点定位仪

就可以在极短的时间内找出接地故障点。仪器内置电池供电,一次可以工作6小时以上,重量小于8公斤,实用方便,从而很好的解决了上述问题,并使停电查线更为准确、快捷、方便、轻松,具有传统方法所无可比似的优越性。
电力线路接地点定位仪设备组成

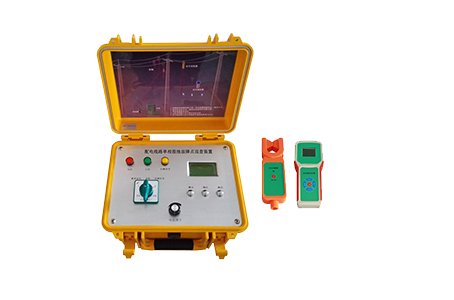

电力线路接地点定位仪是由信号发生装置、信号采集器、信号接收定位器三部分组成。
(1)信号发生装置:在故障线路停电状态下,该装置向10kV故障线路注入检测信号,用以检测接地故障。
(2)信号采集器:为手持可移动测量装置,检测异频电流信号用于定位单相接地点。在线路正常运行时,可实时检测线路负荷电流。
(3)信号接收定位器: 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据,确定故障点方向及位置。


电力线路接地点定位仪特点及技术参数
1电力线路接地点定位仪特点
(1)通过绝缘杆操作,内部有熔断保护装置,操作安全可靠
(2)内置内置大容量锂电池电源(可车载充电),无需另外提供电源,使用方便,经久耐用
(3)信号发生装置可以配置一组或多组信号采集接收器,可以进一步提高查找速度
(4)电流采集接收无线天线内置,确保钳表绝对绝缘可靠
(5)背光显示可以设置,方便夜间使用
(6)体积小、重量轻、操作简单、携带方便

2电力线路接地点定位仪技术参数
(1)信号发生装置
     异频电流输出范围:0-70mA
     输出精度:±1mA
     输出功率:50W
     测量范围:0-80k
     检测线路长度:大于100km
     显示方式:中文液晶,背光功能
     LCD尺寸: 90mm*73mm
     电    源:锂电池12V/12Ah
     工作时间:大于4h
     工作温度:-10℃~+50℃
     装置尺寸:327mm*282mm*218mm
     装置重量: 8kg
(2)信号采集器
       检测方式:钳形CT,积分方式
       传输方式:433MHz无线传送
       传输距离:40m
       钳口尺寸:Φ33mm
       测量范围:0.1mA-100.0mA(异频电流)   1A-600A(负荷电流)
       测试精度:±1%
工作时间:大于10h
装置尺寸:255mm*76mm*31mm
电    源:碱性干电池1.5V*4
装置重量: 340g
(3)信号接收定位器
       显示方式:中文液晶,背光功能
       工作时间:大于10h
       LCD尺寸:54mm*50mm
       装置尺寸:204mm*100mm*35mm
       电    源:碱性干电池1.5V*5
       装置重量:360g
