当前位置:首页 > 产品展示 > 二、无局放试验装置 > MEJF-2006B 局部放电测试仪

局部放电测试仪

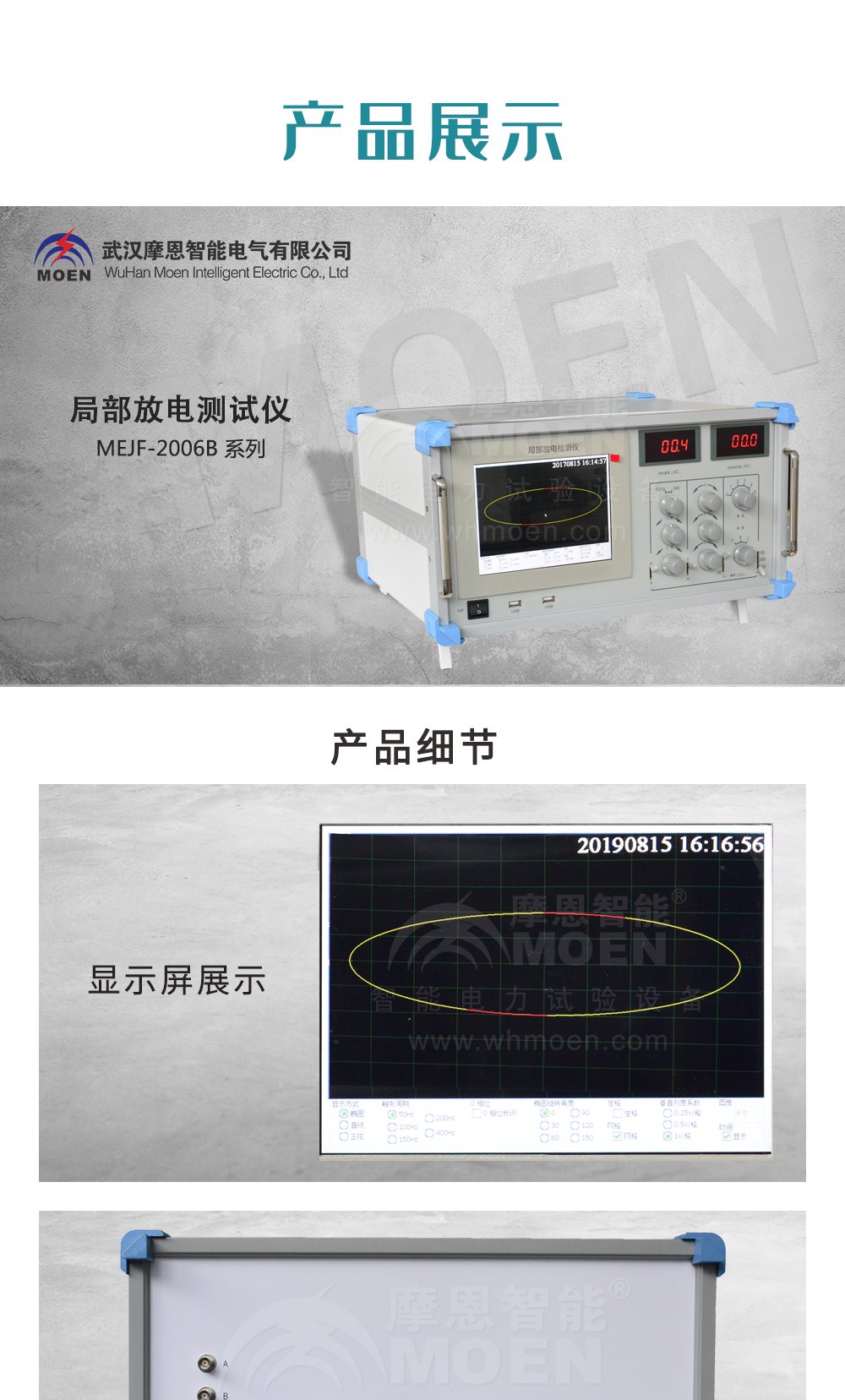

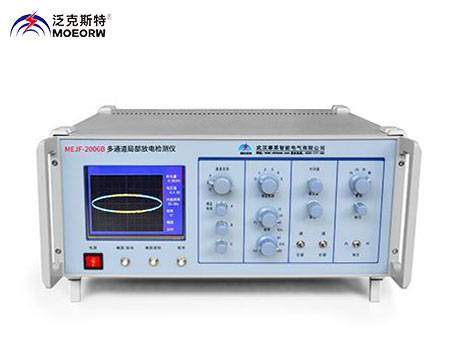

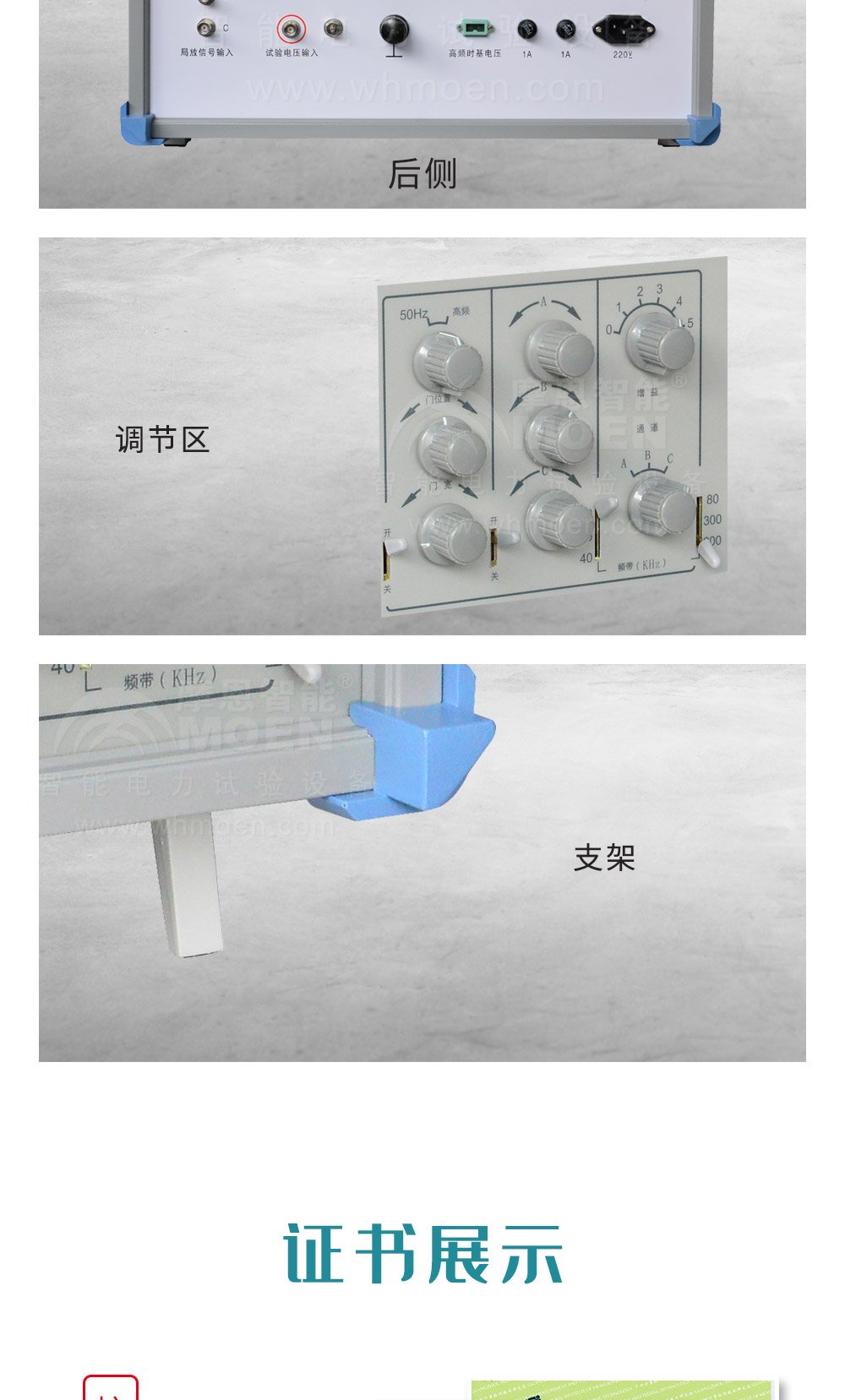

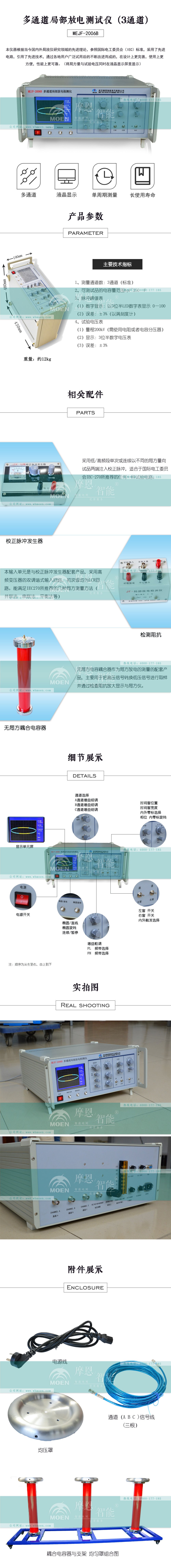

MEJF-2006B 局部放电测试仪

执行标准:GB/T 7354-2003
产品别名:局部放电测试仪、局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统、多通道数字式局放仪
产品特性:
检测灵敏度高,试样电容覆盖范围大;
操作与传统的模拟式局部放电测试仪器完全相同,简单易学;
采用数字开窗技术,可避免干扰对测量的影响;
产品品牌:武汉摩恩
24小时服务热线:159-2747-5016

售前咨询:027-87669508

局部放电测试仪

用途
    局部放电测试仪是我公司针对传统的局放仪示波管亮度低、寿命短的问题,新研制的数字式液晶显示局部放电检测仪。
    本仪器保持了成熟型号产品检测灵敏度高,试样电容覆盖范围大,适用试品范围广,输入单元(检测阻抗)配备齐全,频带组合多(九种)的优点。操作、及结构安装形式与以往型号完全兼容,便于已有系统设备的升级改造。

◆局部放电测试仪特点:
    1.局部放电信号经数字化处理后,采用液晶显示器替代传统的示波管显示。
    2.操作与传统的模拟式局部放电测试仪器完全相同,简单易学。
    3.自由选择椭圆、直线、正弦显示方式。
    4.采用数字开窗技术,可避免干扰对测量的影响。
    5.任意相位开窗,单窗、双窗任选,椭圆150度旋转。
    6.可对当前放电图谱作定格保存处理,静态对局部放电脉冲进行观测、分析。
    7.可对当前放电图谱进行保存,实现测试结果的可追溯性。

    ◆局部放电测试仪技术参数
        1、可测试品的电容量范围6pF~250µF
        2、检测灵敏度及允许电流(见表1)


输入单
元序号

调谐电容范围

灵敏度(pC)
(不平衡电路)

允许电流有效值

不平衡电路

平衡电路

1

0~25~100pF

0.02

30mA

0.25A

2

25~100~400pF

0.04

50mA

0.5A

3

100~400~1500pF

0.06

120mA

1A

4

400~1500~6000pF

0.1

0.25A

2A

5

1500~6000~25000pF

0.2

0.5A

4A

6

0.006~0.025~0.1μF

0.3

1A

8A

7

0.025~0.1~0.4μF

0.5

2A

15A

8

0.1~0.4~1.5μF

1

4A

30A

9

0.4~1.5~6.0μF

1.5

8A

60A

10

1.5~6.0~25μF

2.5

15A

120A

11

6.0~25~60μF

5

25A

200A

12

25~60~250μF

10

50A

300A

7R

电阻

0.5

2A

15A

表1、检测灵敏度及输入单元允许电流
        3、放大器频带:
        (1)低端:10kHz、20kHz、40kHz任选。
        (2)高端:80kHz、200kHz、300kHz任选。
        4、放大器增益调节:
            粗调六檔,档间增益20±1dB;细调范围≥20dB。
        5、时间窗:
          (1)窗宽:可调范围15°~150°;
          (2)窗位置:每一窗可旋转0°~170°;
          (3)两个时间窗可分别或同时打开。
        6、放电量表:
            数字表头:以3½LED数字表显示;
            0-100.0误差<±5%(以满刻度计)。
        7、椭圆时基:
        (1)频率50Hz、100Hz、150Hz、200Hz、400Hz。
        (2)椭圆旋转:以30°为一档,可作150°旋转。
        (3)显示方式:椭圆——直线――正弦
         8、试验电压表:
        (1)量程:100kV(可扩展)
        (2)显示:3½数字电压表指示
        (3)精度:优于±5%(以满刻度计)
        9、具有零标功能,有利于局部放电的识别。
        10、有A、B、C三个信号输入通道
        11、体积:500*500*210(宽*深*高)mm   体积:460*420*260(宽*深*高)mm。
        12、重量:约16kg。
