手持式局部放电巡检仪

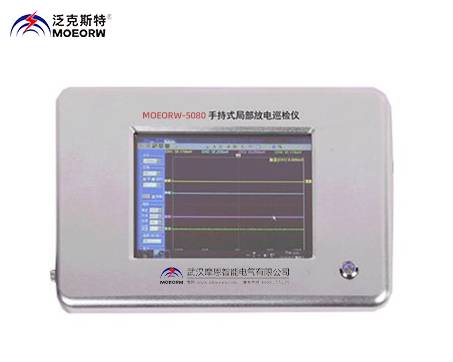

MOEN-5080 手持式局部放电巡检仪

执行标准:GB1094《电力变压器》
产品别名:手持式局部放电巡检仪、局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统、多通道数字式局放仪、便携式局部放电巡检仪、多功能局放带电测试仪、开关柜地电波局放云定位仪、在线局部放电检测仪、手持式远程超声波局放测试仪、手持式局部放电巡检仪
产品特性:
检测灵敏度≥5pC(实验室条件下);≥10pC(现场条件下);
采样率:更大200MSa/s;
携带方便、测量快速,抗干扰能力强,便于现场使用;
产品品牌:武汉摩恩
24小时服务热线:159-2747-5016

售前咨询:027-87669508

手持式局部放电巡检仪

用途
    手持式局部放电巡检仪可配合使用特高频传感器、TEV传感器、声电组合传感器、超声传感器和宽频带电流互感器(HFCT)在线检测变压器、高压开关柜、GIS、电缆接头等高压设备的局部放电情况。携带方便、测量快速,抗干扰能力强,便于现场使用。
    其配置软件具有实时波形图、更大峰值显示、定位等功能,软件也可以详查分析某个相位波形,窗口随意放大和缩小,也可以对该段数据进行频谱分析,分析放电波形的频谱含量,使放电波形之间更具可比性,全面统计分析试验数据,减少试验中非稳定性因素对试验结果的影响。
   MOEN-5080 手持式局部放电巡检仪采用自动或手动记录保存试验数据和瞬态放电波形,提供后期数据分析参考。
    ◆手持式局部放电巡检仪技术参数
         通道数             2/4个电信号接口,1个外同步接口
        采样率              更大200MSa/s
        采样精度           12bit
        量程范围           100dB
        量程切换           0-9共10档
        频带范围           1Hz-60MHz
        本量程非线性误差   5%
        检测灵敏度         ≥5pC(实验室条件下);≥10pC(现场条件下)
        图谱显示方式       二维PPRS显示、三维PRPD显示、正弦显示、统计、频谱(AE)5种显示
        电源模式              内置锂电池/AC 220V
        显示                    显示屏6.5寸 TFT真彩色触摸液晶显示屏
        分辨率                 640×480
        存储                    物理存储 4GB 硬盘
                                   32G固态硬盘 用于存储试验记录及试验数据
        接口                    RS232*1 用于与PC机同步传输接口
                                   USB*2 可外接鼠标键盘,以及外接移动存储设备
        电源模式             电池供电(16.8V锂电池)+外置电源(220V AC)
        电信号接口         外同步接口
        E-Trig接口           用于连接网络 网口*1
                                   电池供电(16.8V锂电池)+外置电源(220V AC)
        接地钮/TD>         外部接地用 通用说明
        CPU                     主频1.6GHz
        系统                    WIN7
        使用环境温度       -20℃至60℃
        存储环境温度       -20℃至85℃
        尺寸                    280*190*80 mm
        重量                    3.5kg

        配置清单:
        1.主机
             用于信号采集、波形显示、数据处理、存储
        2.超声波传感器
            用于测量局部放电产生的超声波信号
            检测频带 20~200kHz
            灵敏度  ≤10 pC
            增益  40dB
        3.超高频传感器(UHF)
            用于测量GIS中局部放电产生的超高频信号
            检测频率  300~1500MHz
        4.HFCT(高频电流互感器)(UHF)
            用于测量设备接地线中通过的局部放电信号
            检测波段  500kHz~30MHz
            检测灵敏度  10pC
         5.复合式传感器
            用于测量开关柜等高压设备局部放电、定位
          1)TEV传感器(集成在复合式传感器中)
                用于测量开关柜等高压设备局部放电
                信号采集
                电容式
                检测频率  3~100MHz
                测量范围  0~60dB
           2)超声波传感器(集成在复合式传感器中)
                用于测量开关柜等高压设备局部定位
                中心频率  40kHz
                灵敏度    ≤10 pC
