工频线路参数测试仪液晶显示界面主要有十屏,包括参数设置和九个功能界面。
⑴.主菜单如图三所示:

                               图三

工频线路参数测试仪主菜单共有十二个可选项,分别为:参数设置、正序阻抗、正序电容、零序阻抗、零序电容、相间阻抗、相间电容、线地阻抗、线地电容、互感阻抗、耦合电容、备用项目。当光标指向哪一个功能选项时,哪个图标就变为反白显示,可见图三界面中选中项为‘参数设置’功能,按上下左右键可改变光标指向的选项。此时,按‘确定’键进入选中的功能显示屏。

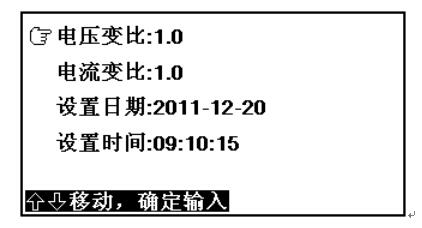

⑵.参数设置屏如图四:


                               图四

图四中可见第一行为提示行,提示行提示‘上下移动,确定输入’如图四所示,此时先按“确定”键进入输入状态,再按相应的数字键输入数字后按‘确定’完成。以下四种参数包括:电压变比、电流变比、设置日期、设置时间,光标指向哪一项,哪项变为反白显示,同时提示行指出应进行的操作,按上下键可切换选中项;各项参数的具体说明如下:
电压变比:外接电压互感器进行测量时,此参数代表外接电压互感器的变比(如:10000V/100V的电压互感器应输入100),不外接电压互感器测量时,此参数应设为1。
电流变比:外接电流互感器进行测量时,此参数代表外接电流互感器的变比(如:100A/5A的电压互感器应输入20),不需外接电流互感器测量时,此参数应设为1。
设置日期:更改当前日期(年、月、日)。
设置时间:更改当前时间(时、分、秒)。

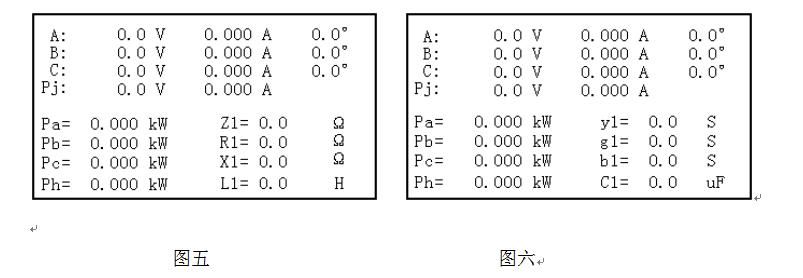

⑶.正序阻抗和正序电容显示如图五、图六所示:



工频线路参数测试仪两屏都将当前各相的实际电压、电流、功率、以及各相电压的平均值Up、各相电流的平均值Ip、各相功率和Ph显示出来,不同的是,正序阻抗测量屏显示的计算结果为:正序阻抗值Z1、正序电阻值R1、正序电抗值X1、正序电感值L1;而正序电容屏显示的计算结果为正序导纳y1、正序电导g1、正序电纳b1、正序电容C1。

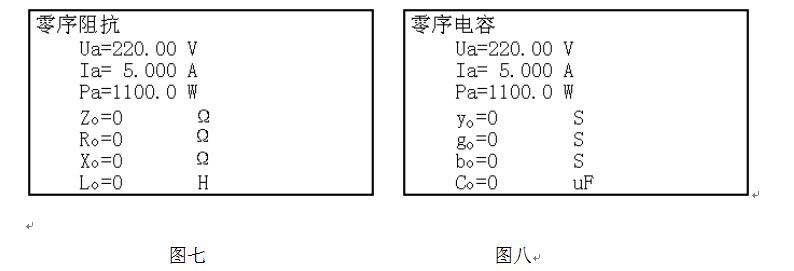

⑷.零序阻抗和零序电容显示如图七、图八所示:



两屏都将当前实际电压Ua、电流Ia、功率Pa显示出来,不同的是,零序阻抗测量屏显示的计算结果为:零序阻抗值Z、零序电阻值R、零序电抗值X、零序电感值L;而零序电容屏显示的计算结果为零序导纳yo、零序电导go、零序电纳bo、零序电容Co。

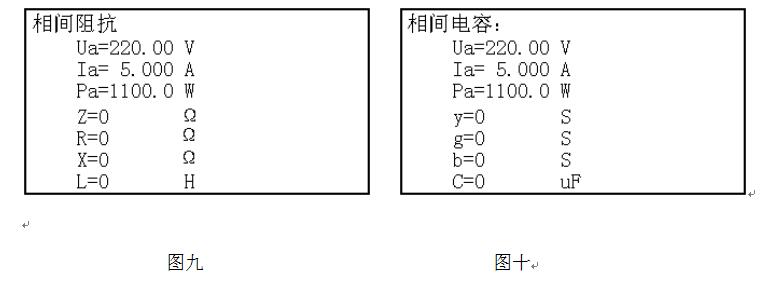

⑸.相间阻抗和相间电容显示如图九、图十所示:


工频线路参数测试仪两屏都将当前实际电压Ua、电流Ia、功率Pa显示出来,不同的是,相间阻抗测量屏显示的计算结果为:相间阻抗值Z、相间电阻值R、相间电抗值X、相间电感值L;而相间电容屏显示的计算结果为相间导纳y、相间电导g、相间电纳b、相间电容C。

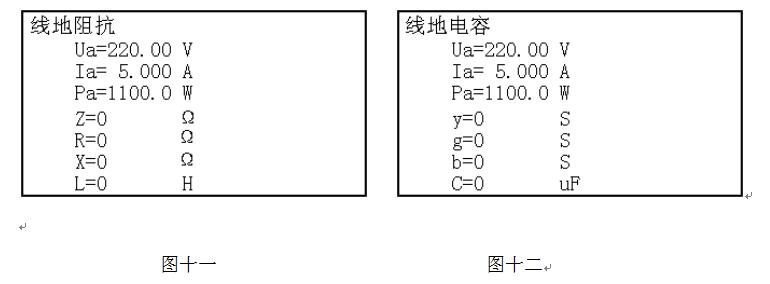

⑹.线地阻抗和线地电容显示如图十一、图十二所示:


两屏都将当前实际电压Ua、电流Ia、功率Pa显示出来,不同的是,线地阻抗测量屏显示的计算结果为:线地阻抗值Z、线地电阻值R、线地电抗值X、线地电感值L;而线地电容屏显示的计算结果为线地导纳y、线地电导g、线地电纳b、线地电容C。

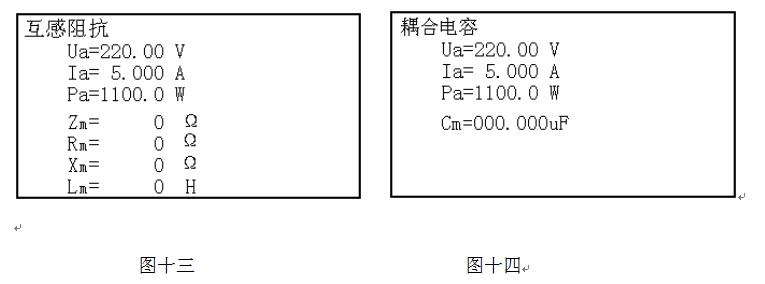

⑺.互感阻抗和耦合电容显示如图十三、图十四所示:


图十三和图十四均显示出实测电压Ua、电流Ia、功率Pa,显示出互感阻抗Z、互感电阻值R、互感电抗值X、互感电感值L、耦合电容Cm。
