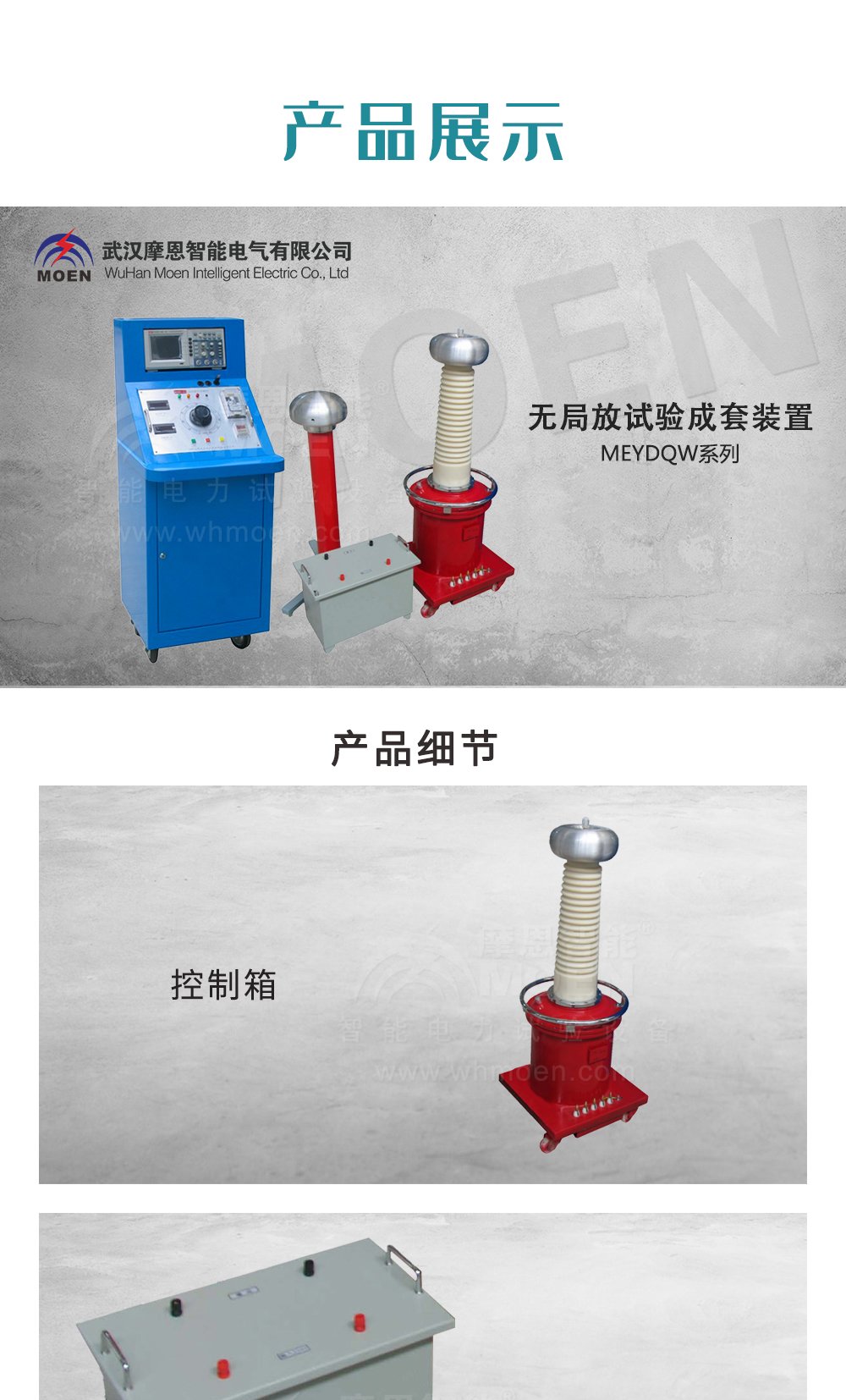

无局部放电耐压试验成套装置

MEJF无局放工频试验系统

执行标准:DL/T848.3-2004
产品别名:MEJF无局放工频试验系统、无局放试验装置、无局放耐压系统、无局放耐压装置、无局放测试仪、无局放试验变压器、无局放工频耐压装置、无局放试验成套装置
产品特性:
5~200KVA(可按需定制);
AC 0~400KV (可按需定制);
接线简单,操作方便 ;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

MEJF

无局放工频试验系统

用途
    无局放工频试验系统主要用于检验各种绝缘材料,绝缘结构和电工产品等耐受工频电压的绝缘水平,也作为变压器、互感器、避雷器等试品的无局部放电工频试验电源。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
    50-1200KV无局部放电工频试验变压器,主要技术性能处于国内领先地位,达到国际同类产品的先进水平。
    1、成套设备配置性强,电压容量系列齐全,功能完善。
    2、成功研制无局部放电环氧绝缘筒,局部放电量小。
    3、阻抗电压低,优于国标规定。

    4、采用自动控制技术,自动化程度高,抗干扰能力强。


MEJF无局放工频试验系统技术参数

一、无局部放电试验变压器



四、保护电阻

额定容量

5~200KVA(可按需定制)

额定电压

10~400KV

输入电压

AC 220V / AC 380V

额定电流

长期电流0.1~1A

输出电压

AC 0~400KV  (可按需定制)

标称电阻

1~100KΩ

局部放电量

额定电压下≤5PC

局部放电量

<3pC

阻抗电压

10 %

五、电源滤波器

输出电压波形

工频、正弦波

额定电压

0.38KV

连续运行时间

1小时/次

额定电流

150A

间续运行时间

连续

滤波电抗器品质因数

>70

二、控制台

局部放电背景水平

<2pC

额定容量

5~400KVA

绝缘水平

5KV/1min无异常放电现象

输入电压

AC 220V / AC 380V

六、局部放电检测仪

输出电压

0~0.43KV

方案一

MEJF-4000局部放电检测系统

三、电容分压器(耦合电容器)

方案二

MEJF-2000局部放电检测系统

规  格

10~500KV/500PF、1000PF

方案三

MEJFD-2008多通道局部放电检测仪

标称分压比

1000:1

方案四

MEJFD-2006局部放电检测仪

局部放电量

<3pC

方案五

MEJF-2004局部放电测试仪
