工频交直流耐压试验装置

来源:www.whmoen.com    更新时间:2020-08-24

工频交直流耐压试验装置

分为试验变压器和控制箱
MEYDJ、TDM系列轻型油浸式试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。TDM(G)系列轻型交直流高压试验变压器是在MEYD(G)系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
工频交直流耐压试验装置

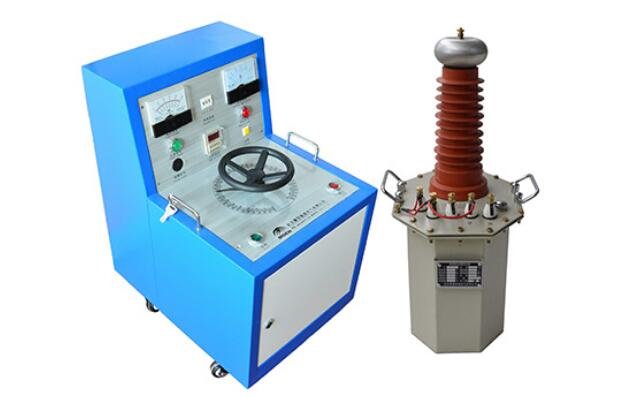

工频交直流耐压试验装置(此图仅作参考,请以产品实际图为准)

MEYDJ、TDM系列轻型油浸式试验变压器为单相变压器,联结组标号Ⅰ.Ⅰ. 用工频220V(10kVA以上为380V)电源接入MEXC/METC(为本公司生产的试验变压器配套专用设备,详细资料请见其具体使用说明书)系列操作箱(台),经操作箱内自偶调压器(50kVA以上调压器外附)调节至0~200V(或0~400V)电压输出至MEYD(G)、TDM(G)试验变压器的初级绕组,根据电磁感应原理,在试验变压器高压绕组可获得试验所需的高电压。

1、单台MEYDJ(G)试验变压器的工作原理图见图3
单台交直流试验变压器原理图
图1:单台MEYDJ(G)高压试验变压器原理图

2、单台TDM(G)试验变压器的工作原理图见图4,图中高压套管中装有高压硅堆,串接在高压回路中作半波整流,以获得直流高电压。当用一短路杆将高压硅堆短接时,可获得工频高电压,作为交流输出状态;取消短路杆时,作为直流输出状态。
交直流试验变压器原理图
图2:单台TDMJZ(G)交直流试验变压器原理图
图中:D—短路杆            VD—高压硅堆

工频交直流耐压试验装置控制箱配套产品
1、操作系统:
MEXC系列操作箱    容量:1kVA~5kVA      输入电压:0.22kV
METC系列操作台    容量:10kVA~300kVA   输入电压:0.22kV  0.38kV
2、保护式数字微安表     QSA
3、阻容式交直流分压器   FRC—50、100、150、200kV
4、高压直流放电棒       FZ—70、140、210kV
5、高压硅堆             2DL—150、300、450kV
6、绝缘支架             50、100、200、300kV
7、高压滤波电容         0.01μF~0.1μF,40~100kV
8、均压球
9、保护球隙             Q—50、100、150、200、250、500
10、标准试油杯          400ml
11、介质油杯
12、折叠式小推车        150、300型
13、水电阻
14、高压验电器          10、35kV
15、高压定相器          10、35、110、220kV
16、各种万用表、兆欧表及测试线

工频交直流耐压试验装置-试验变压器的容量选择
标称试验变压器容量Pn的确定公式:Pn=kVn 2ωCt×10-9
式中:Pn——标称试验变压器容量(kVA)
     Vn——试验变压器的额定输出高压的有效值(kV)
k ——安全系数。k≥1,标称电压Vn≥1MV时,k=2;标称电压较低时,k值可取高一些。
Ct——被试品的电容量(pF)
ω——角频率,ω=2πf, f——试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大,可由设备的类型而定。典型数据如下:
简单的棒式或悬式绝缘子             几十微法
简单的分级套管                     100~1000pF
电压互感器                         200 ~ 500pF
电力变压器 〈 1000kVA                 ~1000pF
            〉1000kVA             1000~10000pF
高压电力电缆和油浸纸绝缘           250~300pF/m
气体绝缘                           ~60pF/m
封闭变电站,SF6气体绝缘           100~10000pF
对于不同的试验电压Vn,选择不同的(适当的)安全系数k。以下列出不同的Vn所选用的k值供参考。
Vn =50~100kV        k = 4
Vn =150~300kV       k = 3
Vn 〉300kV          k = 2
