采用全自动控制系统为冲击电压发生器主体部分提供各种控制，完全满足冲击试验的各种控制功能。控制系统采用进口器件，与设备主体的连接采用两芯光缆。

全自动控制系统以可编程控制器为核心器件，因而控制器的体积非常小巧，控制器可实现手动控制和自动控制。使用专用软件包可进行计算机控制，从而实现智能化操作。

专用软件包可以与测量和波形分析用的峰值电压表、示波器等配合使用，实现冲击电压试验系统计算机测控一体化。

控制系统具备以下控制功能：

采用PLC技术，使用两芯光纤传输控制命令和反馈设备状态，因而避免了电磁干扰，提高了控制系统和计算机的安全性。

控制功能具有手动、全自动和程序控制功能，各层次功能相对独立，确保系统的可靠性。

采用可控硅调压方式，具有充电电压反馈测量系统。

点火球隙及截波球隙距离可手动及全自动调整，并在液晶面板上显示。

具有可调时延的截波触发脉冲，并具有发生器点火触发的反馈系统。

采用函数控制恒流充电方式，充电电压的稳定度可达到1%。

液晶面板可指示冲击发生器的充电电压及充电过程，精度为1%。

可由液晶面板直接输入充电电压和充电时间。

具有充电异常保护功能，可全自动或手动发出触发点火脉冲。

冲击发生器工作状态的指示，如自放电、未触发、正常触发等。

设备主体及充电部分接地和接地解除控制。

可自动或手动控制充电电压的充电过程

可自动或手动响警铃报警

具有过电流和过电压自动保护

隔离滤波屏蔽设计

冲击发生器主要技术参数

标称雷电波冲击电压：200kV

 标称容量(能量)：10kJ

 级电容：1.0μF,100kV干式全绝缘封装

 级电压：100kV

 级数/级容量：2/5kJ

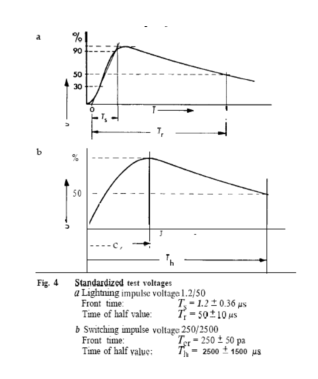

 输出波形： 1.2μs/50μs标准雷电冲击电压全波

 同步范围：大于20%

 使用持续时间：

 小于80%额定工作电压时可连续工作

 大于80%额定工作电压时可间断工作

 幅值调节误压差小于1%，最低输出电不大于10%设备标称电压。

 同步误动率：小于1%
