MOEORW-8106 无线二次压降负荷测试仪

执行标准：DL/T448-2000,JJG169-2010

产品别名：无线二次压降负荷测试仪、无线二次压降负荷测量仪、无线二次压降负荷检测仪、

产品特性：
※单台主机可以完成三相电压、电流、相位、频率、功率、功率因数;
※单独使用可当作二次负荷在线测试仪和三相伏安相位表；
※无需GPS，避免因天气和高楼等原因，而长时间寻星；
产品品牌：武汉摩恩
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆

无线二次压降负荷测试仪

产品用途
•电能计量综合误差过大是电能计量中普遍存在的一个关键问题。电压互感器二次回路压降引起的计量误差往往是影响电能计量综合误差的更大因素。所谓电压互感器二次压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。传统测试方法是一台设备用更长的测试线同时检测PT侧和表计侧的电压，由于测试线过长，就更容易造成PT二次的短路情况，这是更危险的故障。
•在《电能计量装置现场检验》作业指导书中对互感器的二次回路的实际负荷也提出了明确定要求。实际上互感器实际二次负荷对互感器的误差有着大的影响。
目前市场上的二次负荷测试方法大多采用伏安相位法来测试，这种方法存在接线麻烦，需要断开电流回路接入测量，读数不直接等缺点。

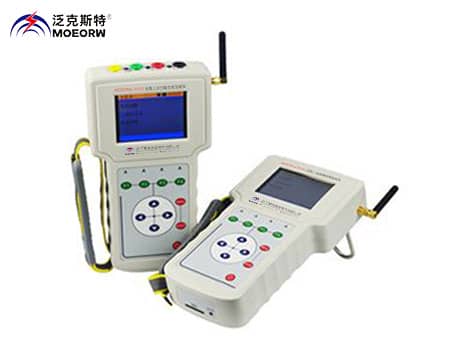

•MOEORW-8106无线二次压降负荷测试仪是分布式无线同步测量电压互感器二次压降负荷以及伏安相位等电参数的仪器，由两台手持测量终端组成，每台手持终端单独使用时，可以当作二次负荷在线测试仪和三相相位伏安表使用。两台同时使用时可以无线同步测量六路电压幅值，相位等参数，可以测量单相或者三相电压互感器二次压降，二次负荷，测试现场不需要在电能表侧和PT端之间拉设临时电缆，从测试原理上杜绝了因拉设电缆可能引起的电网事故，既保证了电能计量的准确性，又不影响电网的安全稳定运行，解决了传统的PT二次回路压降测试仪测试时拉线工作量大、容易出事故的难题。
•MOEORW-8106无线二次压降负荷测试仪彻底解决变电站内分布式同步测量的问题，无需GPS，无需放电缆来引入参考电压，避免由于电缆绝缘或者操作问题造成的PT二次短路，简单实用。
•无线二次压降负荷测试仪又称二次压降负荷在线测试仪、互感器二次压降负荷在线测试仪,单台主机可以完成三相电压、电流、相位、频率、功率、功率因数、三相不平衡度等电参数的高精度测量,具有体积小，重量轻，携带方便，接线简单，测试准确等优点。

◆无线二次压降负荷测试仪产品功能及特点
•分布式无线同步测量伏安相位等电参数，无线同步测量六路电压幅值相位，可单相或者三相测量二次压降,自动计算比差，角差值。
•单独使用可当作二次负荷在线测试仪和三相伏安相位表。
•无需GPS，避免因天气和高楼等原因，而长时间寻星。
•不需要在电能表侧和PT端侧之间拉设临时电缆，避免由于电缆绝缘或者操作问题造成的PT二次短路。
•采用无线作为通信方式，避免了载波通信方式对二次测量回路的污染，影响电能计量准确性。
•单机同时测量1至3路交流电压；
•单机同时测量1至3路交流电流；
•单机测量电压间、电流间、电压与电流间的相位；
•单机测量频率；
•单机测量功率；
•单机显示六角图向量；
•单机三相不平衡度测量。
•具有抗谐波干扰的功能，在有谐波的情况下，依然保持测量精度。
•电流幅值相位测量更小可达1mA.非常适合变电站主变带负荷试验以及新建站或负荷小的站电流测量。
•可选用无线中继器，解决地下室及屏蔽更好的室内无线通讯问题。
•自动切换量程。
•电压，电流采样全隔离。
•可通过SD卡升级应用程序，测量数据可导出到SD卡。
•采用3.5寸彩色液晶显示屏。
•内置大容量锂电池，一次充电后，不关屏幕背光时，可以连续工作6小时（开启背光关闭功能，待机时间更长）。
•工业级工作温度范围: -20 ~ 50℃

◆无线二次压降负荷测试仪技术参数
2.1测量范围及误差

类型	测量范围	单位	误差	分辨率
比差	0.001~99.9	%	DX=±（X×1% +Y×1 %±0.02%）	0.001
角差	0.01~999.9	‘	DY=±（X×1% +Y×1%±0.5分）	0.01
PT二次导纳	1.00 ~ 99.9	mS	±1%±0.02mS	0.01
CT二次阻抗	0.1 ~ 50	Ω	1%+2个字	0.01
电压	5 ~ 600V	V	0.5% x读数+5个字	0.1V
电流	0.001 ~ 6A(可扩展)	A	0.5% x读数+5个字	0.0001A
有功功率	0.005 ~ 3600	W	0.5% x读数(PF=1)	0.1W
无功功率	0.005 ~ 3600	VAR	0.5% x读数(PF=0)	0.1Var
频率	45 ~ 65	Hz	0.02Hz	0.01Hz
相位	0 ~ 360	°	+0.1°	0.1°

无线通讯距离：1000米（开阔地）
选用无线中继器通讯距离：2000米（开阔地）
2.2工作条件
工作温度：-20 ~ 50℃，相对湿度：0 ~ 95%无冷凝
2.3电源
内置3.7V/6000mAH锂电池，开背光的情况下，更长连续工作10小时（开启背光关闭功能，待机时间更长）。也可以使用仪器配备的5V/3A交流电源适配器供电。
