SPD现场测试仪

来源:www.whmoen.com    更新时间:2020-12-09

SPD现场测试仪

性能特点

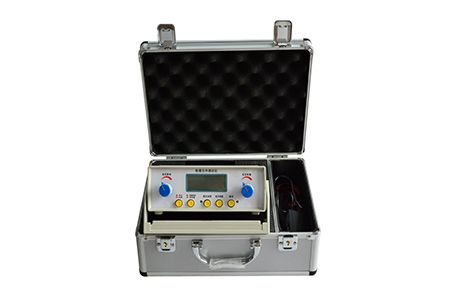

SPD现场测试仪
1.SPD现场测试仪适用于氧化锌避雷器(压敏电阻),金属陶瓷二、三电极放电管、真空避雷管等过压防护元件直流参数的测量。 也可作稳压、恒流电源, 使用于其它方面。
2.SPD现场测试仪具有高压短路保护、过流保护、高压预置、量程调节等功能,高压自泄放时间小于0.5秒。
3.具有自检功能。
4.测量数据由3 1/2 LCD数字显示,准确度高、可靠性好。
5.SPD现场测试仪测量时,可以预先设定量程,并在测量过程中对超量程测试发出声响提示, 适用于器件分组和检验判别。
6.选择连续测量,可以对批量试品进行不间断测试。
7.面板功能简单,易于操作。
8.重量轻,便于携带。

SPD现场测试仪主要技术指标
(一)压敏电阻测量

技 术 指 标

测 量 范 围

工 作 误 差

测 试 条 件

起始动作电压U1mA

0~1700V

≤±2%±1d

1mA±5μA

漏电流I0.75U1mA

0~199.9μA

≤±2μA±1d

0.75U1mA
≤±2%±1d


(二)放电管测量

技 术 指 标

测 量 范 围

工 作 误 差

测试条件

直流击穿电压Vsdc

20~1700V

≤±2%±1d

电压上升速率
100V/S±10%



(三)SPD现场测试仪其它指标
1.绝缘电阻:6MΩ(500V)
2.耐压:    AC  1.5kV  50HZ  1min
3.工作温度和湿度:0~+40℃   ≤85%RH
4.储存温度和湿度:-10℃~+50℃   ≤90%RH
5.电源:AC  220V   50Hz
6.DC  12V        0.5A    (芯线+极)
7.功耗:8W
8.外形尺寸:208mm×190mm×78mm
9.重量:≤1kg

SPD现场测试仪操作面板
SPD现场测试仪面板
1. 测试孔 +            2. 测试孔 -        3.量程调节
4. LCD显示窗          5.电压预置         6.单次/连续开关
7. 功能选择开关        8.高压指示灯       9. 高压启动键
10.显示转换键          11.测试键          12.放电指示灯
13. 保险丝座           14. 电源开关       15. 电源插座
16. 外接直流12V电源插孔(芯线为+)
