手持式防雷元件测试仪

来源:www.whmoen.com    更新时间:2020-12-07

手持式防雷元件测试仪

安全规则及注意事项
感谢您购买了本公司手持式防雷元件测试仪,在你初次使用该仪器前,为避免发生可能的触电或人身伤害,请一定:详细阅读并严格遵守本手册所列出的安全规则及注意事项。
 任何情况下,使用手持式防雷元件测试仪应特别注意安全。

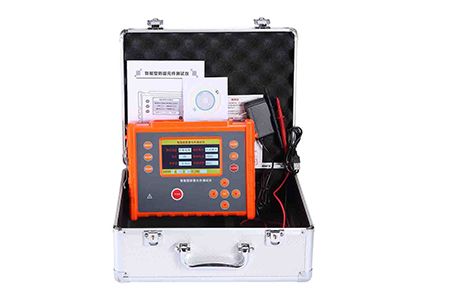

手持式防雷元件测试仪
1.手持式防雷元件测试仪根据IEC61010安全规格进行设计、生产、检验。
2.任何情况下,使用本仪表应特别注意安全。
3.测量时,移动电话等高频信号发生器请勿在仪表旁使用,以免引起误差。
4.注意本仪表机身的标贴文字及符号。
5.使用前应确认仪表及附件完好,仪表、测试线绝缘层无破损、无裸露、无断线才能使用。
6.测量过程中,严禁接触裸露导体及正在测量的回路。
7. 确认导线的连接插头已紧密地插入仪表接口内。
8. 请勿在易燃性场所测量,火花可能引起爆炸。
9.仪表在使用中,机壳或测试线发生断裂而造成金属外露时,请停止使用。
10.请勿于高温潮湿,有结露的场所及日光直射下长时间放置和存放仪表。

11.给仪表更换电池时,请确认测试线已移离仪表,仪表处于关机状态。

12.仪表显示电池电压低符号“ ”,应及时更换电池,否则会引起误差。
13.电池盖打开时,及打雷时,请勿进行测量。
14.注意本仪表所规定的测量范围及使用环境。
15.使用、拆卸、校准、维修本仪表,必须由有授权资格的人员操作。
16.由于本仪表原因,继续使用会带来危险时,应立即停止使用,并马上封存,由有授权资格的机构处理。
17.仪表及手册中的“   ”安全警告标志,使用者必须严格依照本手册内容进行安全操作。
18.仪表输出高压,请务必连接好测试线手离开测试线后才按测试键进行测试,否则有触电危险。

手持式防雷元件测试仪量程及精度

测量功能

输出电压

测量范围

精度

分辨率

压敏电阻

起始动作电压
U1mA

10~2000V

±2%rdg±3dgt

1V

漏电流I0.75,1mA

0.1~199.9uA

±2%rdg±10dgt

0.1uA

放电管

放电电压

15~2000V

±2%rdg±3dgt

1V

绝缘电阻

500V

0~1000M

±3%rdg±10dgt

1M


基准测试条件: 1mA±10uA(23℃)

手持式防雷元件测试仪技术规格

功    能

压敏电阻、放电管放电电压和漏电流测量

环境温度湿度

23℃±5℃,75%rh以下

电    源

7.2V 大容量充电电池

测量方式

直流压降法

换    档

全自动换档

背    光

显示模式

彩屏

测量指示

测量中右下角文字提示(仅自动模式)

LCD尺寸

108mm×65mm

仪表尺寸

长宽高:240mm×188mm×85mm

测试线

红色1米 黑色1各一条

过压保护

数据存储

500组,“H”存储指示,“存储数组”显示“500”字样表示存储已满

数据查阅

查阅数据时“MR”符号指示

溢出显示

超量程溢出时“OL”符号指示

合格判断功能

测量值在判断值范围内有声音提示,合格响一声,不合格响三声。

电池电压

电池电压低符号显示,电池电压低时提醒及时更换电池

自动关机

闪屏指示,开机15分钟后自动关机

功    耗

待机: 约140mA(亮度zui低)

zui高亮度:约300mA

测量:约830mA(亮度zui低)

质    量

仪表:1230g (含电池)

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-20℃~60℃;70%rh以下

绝缘电阻

200MΩ以上(电路与外壳之间500V)

耐    压

AC 3000V/rms(电路与外壳之间)

电磁特性

IEC61326(EMC)

适合安规

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2);
