SF6气体密度继电器校验仪

来源:www.whmoen.com   更新时间:2020-10-26

SF6气体密度继电器校验仪

仪器概述
MEMD-3000E SF6气体密度继电器校验仪,是一种智能化全自动的SF6气体密度继电器校验仪器。该仪器采用单周期指令微机技术,运行速度是普通单片机的10倍,能对指针式接点输出及智能式电流输出的SF6密度继电器进行现场校验,采用中断方式对密度继电器的动作进行实时捕获,因此该仪器测量更准确及时。本仪器是SF6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器,它也可以对SF6密度表、压力表进行自动校验。
在封闭容器中,一定温度下的SF6气体压力可代表SF6气体的密度。习惯上把20℃时SF6气体压力作为标准值。在现场校验时,在不同的环境温度下,测量的压力值都要换算成其对应20℃时的压力值,用以判断SF6密度继电器的性能。
MEMD-3000E SF6气体密度继电器校验仪是全自动完成校验过程,使用方便测量准确,中文菜单操作简单明了。

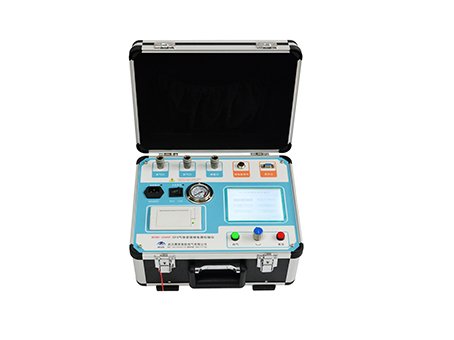

SF6气体密度继电器校验仪
图片仅供参考,请以实物为准

SF6气体密度继电器校验仪功能特点
1.SF6气体密度继电器校验仪采用模数混合型单周期高速单片机为核心,其资源丰富功能强大,数据处理能力强,因其将A/D、D/A、基准电压、模拟放大集成在单片机内部,所以外围电路简单、稳定性好、准确性高。
2.SF6气体密度继电器校验仪能对指针式和电子式密度继电器进行全自动校验。
3.密度继电器1 ~ 3 组接点的初始状态为任意形式(常开或常闭),可同时测量 1 ~ 3 组接点的响应值和恢复值,因而本仪器能适应所有的新、老形式的密度继电器的全自动校验。
4.仪器采用320*240大屏幕液晶显示,汉字操作界面,使用简单方便。
5.测量时仪器同时显示当前压力、对应20时的压力、环境温度。解决了SF6密度继电器现场校验的难题。
6.测试过程为自动测量,避免了由于人为因素而产生的误差。
7.SF6气体密度继电器校验仪可存储100组测量数据并永久保存不丢失,使每一次测量都有追朔性。
8.SF6气体密度继电器校验仪可通过RS-232接口将测试数据上传PC机,自动生成专用测试数据表格。
9.SF6气体密度继电器校验仪可以在任意环境温度下对常温压力表和密度表进行校验。
10.SF6气体密度继电器校验仪管路全部采用进口快速接头,连接方便而且漏气率小。
11.SF6气体密度继电器校验仪内部具有时钟功能,可随时对时钟进行修正。
12.SF6气体密度继电器校验仪具有自校功能。仪器长时间使用后可对仪器进行校验修正,以确保仪器的校验精度。
13.SF6气体密度继电器校验仪采用高精度压力传感器和世界先进的磁流体技术产品。
14.SF6气体密度继电器校验仪配有多种开关过度接头,多数开关可以实现不用拆卸进行校验。
15.采用高容量内置电池,屏幕显示电池电量,拓展了仪器的使用空间,方便了现场校验。
16.采用高容量内置电池,屏幕显示电池电量,拓展了仪器的使用空间,方便了现场校验。

SF6气体密度继电器校验仪主要技术参数

测量精度:

优于0.2

压力显示分辨率:

0.001MPa

压力测量范围:

0~1.000MPa

温度测量范围:

-20~100℃

温度测量误差:

≤±1.0℃

工作原理:

内置钢瓶自动加压,使用中无需外接气源

SF6气体排放量

微量

显示方式

工业级真彩液晶屏,同屏显示实测值及标准温度下的压力值

操作方式

实体按键

数据存储

最多可以保存100组测量数据

数据打印

自带微型打印机,打印测试数据

PC机通讯方式

RS232串口通讯(USB可选)

工作电源:

交直流两用 AC:220V±10% 50Hz (内置大容量锂电池组 8.4V 1000mAh)

整机功耗

<50W

仪器重量:

主机 15.0kg

主机外形尺寸

560×450×(55+145) mm
