SF6密度继电器校验仪校验的原理和使用方法

来源:www.whmoen.com   更新时间:2020-10-26

接通或断开充电电源时应先关闭仪表上的电源开头,否则有损坏仪器的可能!!

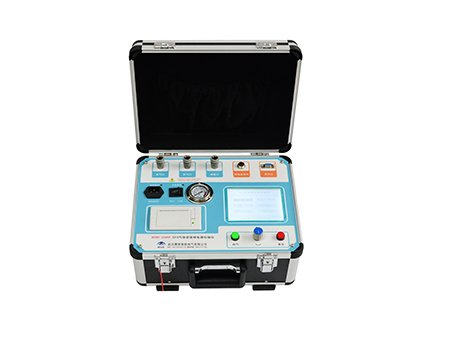

SF6密度继电器校验仪
SF6密度继电器校验仪校验的原理:
密闭在容器中的气体压力是随着温度的变化而变化的,为了有个统一标准进行比对,我们通常把20℃的相对压力值作为标准值。就是在密度表校验的时候根据压力和温度的对应关系转换成20℃时的等效压力值,从而再进行比较。
闭锁回复值校验:
在SF6密度继电器指针为零位时,给继电器缓慢匀速进行充气,当SF6密度继电器发出闭锁动作时,记录当时环境温度下的压力值,并转换成20℃时的等效压力值,此等效压力值即为SF6密度继电器的闭锁回复值。
报警回复值校验:
给SF6密度继电器缓慢匀速进行充气,当SF6密度继电器发出报警动作时,记录当时环境温度下的压力值,并转换成20℃时的等效压力值,此等效压力值即为SF6密度继电器的报警回复值。
超压回复值校验:
给SF6密度继电器缓慢匀速进行充气,当SF6密度继电器发出超压信号后,开始缓慢匀速的给SF6密度继电器进行放气当继电器超压报警信号发出时,记录当时环境温度下的压力值,并转换成20℃时的等效压力值,此等效压力值即为SF6密度继电器的超压回复值。
报警值校验:
在环境温度下,当SF6密度继电器内压力值高于报警回复值时,开始匀速缓慢放气,当SF6密度继电器发出报警信号时记录当时环境温度下的压力值,并换算到20℃时的等效压力值,此等效压力值即为SF6密度继电器的报警值。
闭锁值校验:
给SF6密度继电器缓慢匀速进行放气,当SF6密度继电器发出闭锁信号时,记录当时环境温度下的压力值,并转换成20℃时的等效压力值,此等效压力值即为SF6密度继电器的闭锁值。
超压值校验:
给SF6密度继电器缓慢匀速进行充气,当SF6密度继电器发出超压信号时,记录当时环境温度下的压力值,并转换成20℃时的等效压力值,此等效压力值即为SF6密度继电器的超压值。
