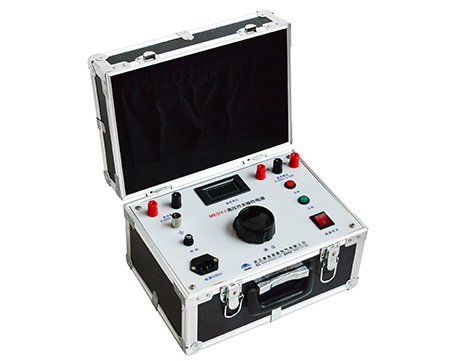

高压开关操作电源操作方法

来源：www.whmoen.com    更新时间：2020-09-15

高压开关操作电源操作电源的步骤：

接线：请按说明书图1将线连接。
1、合闸：目的是检测“合闸”继电器在额定电压的70%（厂家提供参数）例：DC 220V 70%=154V时应可靠合闸。调节电压至154V时,按操作电源的“合闸”按钮此时开关应可靠合闸。
2、分闸：目的是检测分闸继电器在额定电压的30% 例：DC 220V 30%=66V时，按操作电源的“分闸”按钮此时高压开关应不动作。当DC 220V 65%=143V时高压开关应可靠分闸。
3、弹簧操动机构：目的检测弹簧操作机构继电器在额定电压的70%（厂家提供参数）例：DC 220V 70%=154V调节电压至154V，如连线为操作电源“合闸”引线，请按“合闸”按钮，此时应听到开关内弹簧操作机构继电器合闸声。

高压开关操作电源高压开关操作步骤：
接线：请按说明书图2将线连接。
1、合闸：操作高压开关测试仪到“运行”时间预置。将操作电源电压调至需要值，操作高压开关测试仪，高压开关合闸。关闭操作电源。
2、分闸：操作高压开关测试仪到“运行”时间预置。将操作电源电压调至需要值，操作高压开关测试仪，高压开关分闸。关闭操作电源。
