绝缘油微水仪

来源:www.whmoen.com    更新时间:2020-11-05

绝缘油微水仪

概述
采用卡尔—菲休库伦滴定法,对不同物质进行微量水分的测定,是zui可靠的方法。MOEORW-6900绝缘油微水仪成功的应用了这一方法,采用了先进的自动控制电路,外型结构新颖,从而使该仪器工作更可靠,使用更方便。其分析速度快、操作简单、精度高、自动性强等特点。广泛应用于石油、化工、电力、铁路、农药、医药、环保等部门。

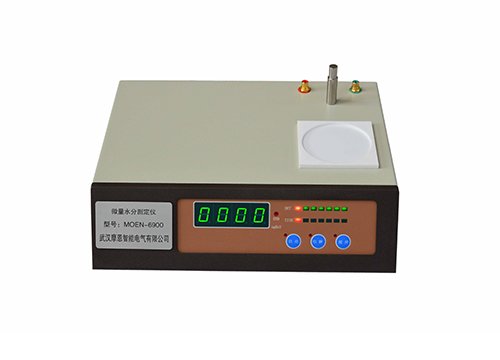

绝缘油微水仪

绝缘油微水仪技术参数
滴定方式:电量滴定(库伦分析)
显    示:4位LED数字显示
读出单位:µg
电解电流控制:0~300mA自动控制
测量范围:10ug~30mg
灵 敏 阀:1µg H2O
精 确 度:10µg~1mg不大于5µg
          1mg以上不大于0.5%
电    源:220V±10%、50Hz
功    率:< 40W
使用环境温度:5~40℃
使用环境湿度:≤ 85%
外型尺寸:320×260×146
重    量:约7.5kg

绝缘油微水仪工作原理
卡尔菲休试剂同水的反应式为:
I2 + SO2 + 3C5 H5 N + H2O —→  2C5 H5 N•HI + C5 H5 N•SO3    ………………  (1)
C5 H5 N•SO3 + CH3OH —→  C5 H5 N•HSO4CH3          ……………………………  (2)
所用试剂溶液是由占优势的碘和充有二氧化硫的砒啶、甲醇等混合而成。通过电解在阳极上形成碘,所生成的碘,依据法拉第定律,同电荷量成正比例关系。如下式:
2I¯+ 2e —→ I2    ……………………………………………………   (3)
由(1)式可以看出,参加反应的碘的摩尔数等于水的摩尔数。把样品注入电解液中,样品中的水分即参加反应,通过仪器可反映出反应过程中碘的消耗量,而碘的消耗量可根据电解出相同数量碘所用的电量,经仪器计算,在数字显示器上直接显示出测定的水分量。该仪器采用电解电流自动控制系统,电解电流的大小可根据样品中水分的含量进行自动控制,zui大可达到300mA。在电解过程中,水分逐渐减少,滴定速度随之按比例减小,直到电解终点控制回路开启。这一系统保证了分析过程中的高精度、高灵敏阀和高速度。另外,在测定过程中,难免还会引进一些干扰因素,如从空气中侵入的水分,使滴定池吸潮,而产生空白电流。但是,由于仪器具有寄存空白电流的功能,所以在显示屏上所显示的数字就是被测试样中真正的水含量。

绝缘油微水仪结构特征

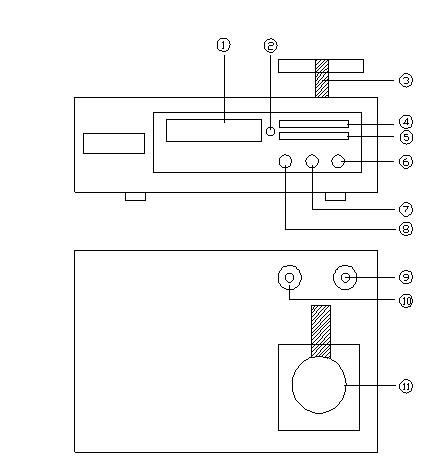

仪器主机:(见图一、 图二)
绝缘油微水仪结构图1
图 一
绝缘油微水仪结构特征2
图 二
1.“LED” 数字显示器:显示被测样品中的水分量,单位为µg。
2.电解终点指示灯:当样品中的水分被全部电解后,电解达到终点,此时电解终点指示灯亮,蜂鸣器响。
3.夹持器:固定滴定池用。
4.测量状况显示器:指示测量电位高低即水分的多少。
5.电解状况显示器:指示电解电流的大小,随样品中含水量的变化而变化,当达到电解终点时,所显示的是空白电流值。
6.搅拌器开关键。
7.电解电流开关键。
8.启动键。
9.测量电极插座,插入滴定池测量电极插头。
10.电解电极插座,插入滴定池电解电极插头。
11.磁力搅拌器。
12.搅拌器搅拌速度调节钮。
13.轴流风机。
14.电源插座。
15.电源开关。
16.保险丝盒(1A)。
绝缘油微水仪面板图

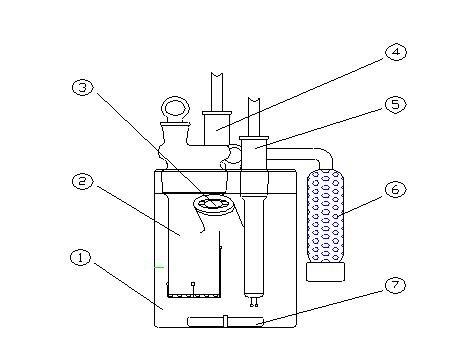

                                图 三
(1)阳极室   (2)阴极室   (3)进样旋塞  (4)电解电极
(5)测量电极  (6)干燥管   (7)搅拌子
