接地导通测试仪使用方法

来源:www.whmoen.com    更新时间:2020-07-30

接地导通测试仪使用方法
武汉摩恩提供接地导通测试仪厂家价格、接地导通测试仪厂家报价,产品选型,技术支持,接地导通测试仪适用于适用于电力设备接地引下线与接地网(或相邻设备)之间导通电阻值的测量,同样适用于低阻值电阻的测量。
接地导通测试仪使用方法
接地导通测试仪工作原理

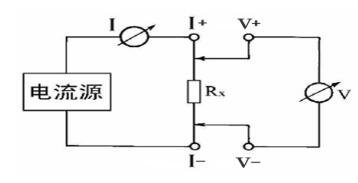

MEDT-10A接地引下线导通测试仪采用电流电压法测试原理,也称四线法测试技术,原理方框图见图二。
接地导通测试仪工作原理
图二 测试原理图
由电流源经“I+、I-两端口(也称I型口),供给被测电阻Rx电流,电流的大小有电流表I读出,Rx两端的电压降“V+、V-”两端口(也称V型口)取出,由电压表V读出。通过对I、V的测量,就可以算出被测电阻的阻值。
由上图可看出,仪器采用的是四端子法测量,因此可消除导线电阻和接触电阻带来的误差。

接地导通测试仪操作方法

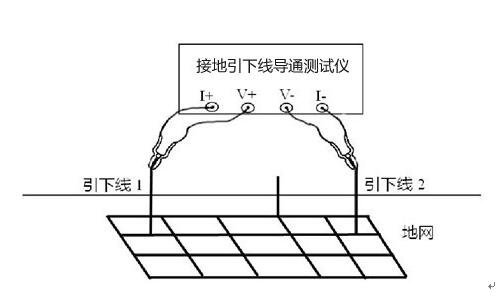

1、按图三接线方法接线。
接地导通测试仪操作方法
图三 四端子接线图
接地导通测试仪附带两根测试线,一根红色50米的线在线盘上,在大的叉子接在红色接线柱I+,小的叉子接在红色接线柱U+,一根黑色5米的线上大的叉子接在黑色接线柱I-,小的叉子接在黑色接线柱U-。
2、先找出与地网联接合格的引下线作为基准点。
3、使用仪器自配的两根测量线(50米、5米)一端插入仪器接线座,带有测试钳的一端夹到基准点和被测点(其中黑色测试线夹在基准点,红色测试线夹在各个被测试点上)。
4、为了使测出数据的正确性,请尽量处理好被测点的接触面的干净。
5、接线检查确认无误后,接入220V交流电,合上电源开关,仪器进入开机状态。按“测量”键后即开始测试,屏幕中间的显示区显示测量的电阻值即为导通电阻值,单位为mΩ。
测试结果是否正常请参考下表:
导通电阻值 150mΩ 500mΩ
状态 良好 异常 严重异常

导通电阻值

150mΩ

500mΩ

状态

良好

异常

严重异常

6、弹起“测量” 键,设备测试结束,关掉电源,将测试线夹收好,放入附件包内。
