绝缘耐压试验装置应该注意些什么

来源:www.whmoen.com    更新时间:2019-12-03

绝缘耐压试验装置选型简介
武汉摩恩智能电气有限公司提供绝缘耐压试验装置选型、咨询绝缘耐压试验装置价格、绝缘耐压试验装置选型根据绝缘靴(手套)试验规程,读取、纪录测试参数。
绝缘耐压试验装置选型

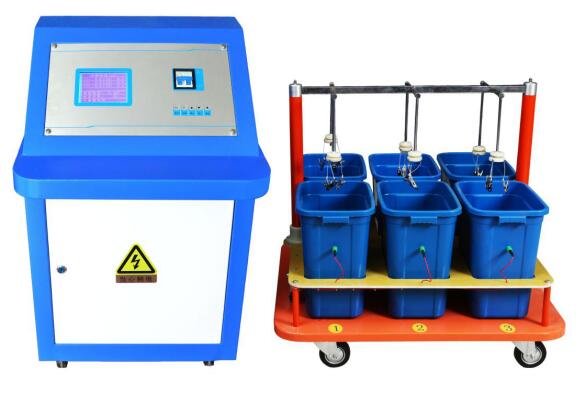

绝缘耐压试验装置型号原理
接入0~220V电源,调节工频耐压试验台,根据试验变压器的电磁感应原理,使变压器产生0~30KV工频高压至各电极,使绝缘靴(手套)获得规定的试验电压。根据绝缘靴(手套)试验规程,读取、纪录测试参数。
绝缘耐压试验装置选型参数
1、输入电压:~220V 50Hz
2、输出电压:0-30kV
3、容 量:3kVA
4、测试数量:每次6只
5、测量数据:可显示打印每只被试品电压值;泄漏电流值
6、过流保护;过压保护;自定义时间、电压、泄漏电流值
7、液晶显示,全中文菜单操作,带打印
8、测量准确度:电压±2%(±3个字)电流±2%(±3个字)
9、质量:绝缘靴(手套)操作箱12Kg工频耐压试验台60kg

绝缘耐压试验装置选型使用说明
1、绝缘靴(手套)内外盛水试验时,卸掉隔板和海绵。绝缘靴(手套)内外盛水呈相同高度,应有90mm的露出水面部分,并确保绝缘靴(手套)露出水面的部分干燥清洁,然后将高压电极置于绝缘靴(手套)内并将绝缘靴(手套)夹好。
2、绝缘靴内装钢珠试验时,盛水槽内加水至隔板使海绵充分浸水即可,将一个与所试靴号一致的金属片放入靴内, 将高压电极置于绝缘靴内,使高压电极与金属片接触,然后在金属片上铺满直径不大于4mm的金属球,其高度不小于15mm。
3、先将六只电极水面至少15cm,然后将水槽上的高压接到绝缘子一端,另一端接到水槽电极(1~6)任意一个上。此时水槽四周有高压,连接电极信号线时,尽量距离水槽远点,其它的接线方式和绝缘靴(手套)一致。
4、试验前,先将标有(高压危险)那一侧的高压线与水槽一端的连接孔安装固定好以后,方可进行试验。
5、按相关规程设置好场地,接好设备连线,有条件的地区应有专门负责安全的人员在场指导。
6、合上电源开关,进入测量状态,系统自检几秒钟。
7、按下测试按钮,工作信号灯亮,调压器带电,显示屏上的电压栏应有高压电压指示(kV),同时显示6路的泄露电流值(mA)。
8、在升压的过程中报警蜂鸣器会工作发出响声,表示此时正在升压,并密切注视电压值和电流值。当电压升至设定电压值时,升压就会停止,此时就会自动计时,到时间后就会自动降压。(如图一)
9、注意观察毫安表,如有绝缘靴(手套)绝缘性能下降,此时该毫安表将有所指示。试验过程中如任何一路电流指示超出被试品规定的范围,系统就会自动切断高压电源,关掉电源开关找出相关原因再进行试验。
10、在升压或耐压试验过程中,如发生短路、闪络、击穿等过电流时,电流继电器会动作,(同时不合格的一路就将会反白显示,在相应的一路前并且保持泄漏电流值,如图二)使调压器自动断电,表示被试品不合格。此时调压器将自动回零。并切断电源,以便下次操作。
11、每次做完试验后必须关了电源开关后,再打开电源开关做试验即可。
