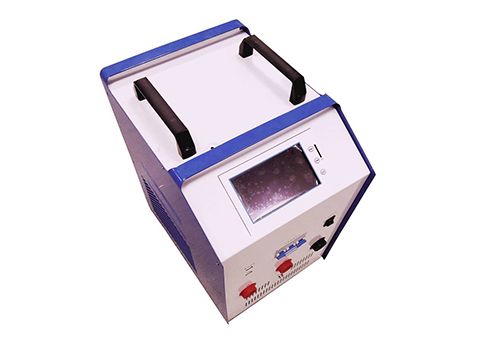

蓄电池全在线放电分析仪
产品用途
该仪器集离线或在线充电、放电、在线监测功能为一体，一机多用。减少企业成本，降低维护人员劳动强度，为电池和UPS电源维护提供全面科学的检测手段。
该仪器功率大，体积小，重量轻，友好、人性化的人机交互界面，大大减少了蓄电池日常测试维护的工作量，是蓄电池维护工作的最佳助手。
请您在使用仪器前仔细阅读本说明书，以免因使用不当，造成损失！
◆蓄电池全在线放电分析仪主要功能特点
1.仪器采用触摸屏操作，直接使用触摸笔或者手指即可操作界面。
2.存储数据方式有内部存储和外部SD卡存储方式，自行选择。
3.具有过压、过流、过热等保护功能。
4.在线监测功能：在电池组处于在线放电、均充、浮充等状态下，对电池组及单节电池进行实时的监测；包括整组电压、单节电池电压、整组充放电电流、整组充放容量、监测时间等；
5.放电测试功能：
a. 测试仪为恒流放电；菜单中的恒功率放电在该仪器中不适用。
b. 用户设定好整组电压、放电容量、单体终止电压、满足条件单节数、放电时间等参数，测试仪自动执行放电试验，并显示电池信息，在放电过程中可重新修改参数。
c. 当放电时间到达设定时间、放电容量到达设定容量、单体电压到设定电压，模块异常或人为终止操作均可停止放电操作;
d、为了保护总线电压不至于过高，可以在“系统参数”里设置总线电压上限，48V系统默认值为56.5V。
◆蓄电池全在线放电分析仪充电功能：
a. 严格按照蓄电池充电特性曲线进行自动充电，设计的充电模式是“恒流→（均充稳压值）定压减流→（自动判别转为）涓流浮充”，具有充电速度快、充电还原效率高、无需人工值守、超长时间充电无过充电危险、确保蓄电池使用寿命等优点;
b. 用户设定好均充电压、浮充电压、单节电压上限、充电电流、充电时间、充入容量等参数，测试仪便自动执行充电过程，并实时显示充电电流、充入容量、整组电压、总线电压、单节电池电压、充电时间等信息;在充电过程中可重新修改充电参数；
c. 当充电时间到达设定时间、充入容量到达设定容量、总线电压达到保护下限（48V系统达到42V）、充电模块异常或人为终止操作均可停止充电操作;
1.在线短接功能：当市电断电等需要链接被测试的电池组时，可以通过该功能把被测电池组同总线直接连接起来。在线短接后，仪表相当于进行在线监测功能测试。
2.放充实验功能：可以设置多个循环对电池组进行放充实验，提升电池组的容量，迖到电池组活化的效果。
3.在测试过程中当检测到整组或者单体电池异常、测试仪工作异常时，测试仪自动终止测试，以便对电池进行保护。测试仪采用监控部分与功率部分一体化设计，功率部分采用新型高功效器件。人性化的操作界面，操作简单，流程清晰，每一步操作均有简体中文提示。
4.高亮度彩色屏幕液晶显示器，显示效果清晰优美。
5.上位机数据管理软件功能强大，界面友好，提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。
◆蓄电池全在线放电分析仪技术指标
1.工作电源：单相AC220V±10%（仅演示时使用）、DC48V
2.接入负载电压：DC42V-60V
3.外形尺寸：520*390*505
4.整机重量：约53Kg
5.蓄电池类型：铅酸蓄电池
6.蓄电池组标称电压：48V
7.电流测量范围：放电电流10A～300A 充电电流2A～300A
8.恒流放/充电电流控制精度： 1%
9.恒流放电电压范围：42V-60V
10.稳压总精度：1%
11.单体电压类型： 2V、6V、12V
12.单体电压分辨率： 2V/6V：0.001V 12V:0.01V
13.显示方式：7寸彩色触摸屏幕
14.绝缘强度：输入对机壳≥1500V
