波形记录分析仪

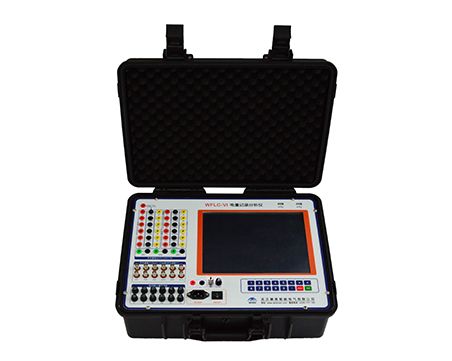

MOEORW-7000B波形记录分析仪

参考标准:GB50150-2006   DL/T849.6-2004
波形记录分析仪别名:
电量记录分析仪、便携式电量记录分析仪、便携式电量分析仪、电量波形记录分析仪、发电机启动试验系统参数综合测试仪、发电机综合特性测试仪、便携式波形记录仪、发电机励磁特性系统测试仪、电量波形记录仪、发电机录波仪、录波仪、发电机空载短路测试仪、发电机特性测试仪、发电机特性综合测试系统、发电机特性综合测试仪、多功能数据记录仪

售前咨询:027-87669508

波形记录分析仪

产品用途
    波形记录分析仪可用于电力系统或其他行业的关键设备的在线监测;也可作为便携式仪器,用于各种工业设备的故障的监录、分析;或利用其数据处理计算能力,作为数据源,向其他系统提供实时数据。
    故障录波:按用户预先定义的故障判据,波形记录分析仪实时监测被测信号,并在出现故障时,启动波形录制,同时通知上位机,录制的数据保存在永久存储器上,掉电不失。此功能可用于电力系统或其他关键设备的运行监测,用于故障诊断、排除故障。
    实时监测:波形记录分析仪接入了16路开关量、18路模拟量。波形记录分析仪实时计算模拟量有效值,计算量值(频率、有功、无功、零序、负序等),并可实时计算谐波(同时计算3路,更高21次)、矢量图(更多4组,每组更多包括6个模拟量)。所有以上数据,包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给上位机。
    3天历史曲线:波形记录分析仪可以以每秒一点的频率,记录16路开关量和8个模拟量(任选、包括计算量),总计3天,循环记录,用以描述被测信号的长期趋势。录制的数据掉电不失。
    发电机总启动电气试验:波形记录分析仪可以方便实现任意二组参量的X-Y特性试验,可做曲线拟合。也可以替代振子示波器,录制任选的模拟量有效值。功能覆盖发电机空载试验、短路试验等,以及励磁调解器阶跃试验、灭磁试验、零起升压试验等。波形记录分析仪进行电气试验,可提高试验效率、测量精度和数据处理能力,实现电气试验的自动化。

系列电量记录分析仪,是以DSP、嵌入式操作系统为核心,采用三层体系结构,实现了数据采集、处理、传输、存储功能的便携式装置。
基于DSP的先进数据处理能力,MOEORW系列实现全数字模拟信号滤波,可以根据用户需要,灵活地采用不同的采样频率,zui高为100K/S,可用于暂态电气信号的录制分析。
采用先进工控内核,结合嵌入式操作系统,高效、可靠地实现数据高级处理、传输、存储、显示功能。
MOEORW系列提供上位机软件包,可安装于基于Windows操作系统的计算机, 如笔记本电脑、工程师站、DCS主机等。上位机通过现场总线或局域网与MOEORW系列连接,实现远程控制、数据共享、电气试验等功能。

◆MOEORW系列波形记录分析仪产品功能
    故障录波:按用户预先定义的故障判据,MOEORW系列实时监测被测信号,并在出现故障时,启动波形录制,同时通知上位机,录制的数据保存在永久存储器上,掉电不失。此功能可用于电力系统或其他关键设备的运行监测,用于故障诊断、排除故障。
实时监测:MOEORW系列接入了16路开关量、24路模拟量。MOEORW系列实时计算模拟量有效值,计算量值(频率、有功、无功、零序、负序等),并可实时计算谐波(同时计算3路,zui高21次)、矢量图(zui多4组,每组zui多包括6个模拟量)。所有以上数据,包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给上位机。

   3天历史曲线:MOEORW系列可以以每秒一点的频率,记录16路开关量和8个模拟量(任选、包括计算量),总计3天,循环记录,用以描述被测信号的长期趋势。录制的数据掉电不失。

发电机总启动电气试验:MOEORW系列可以方便实现任意二组参量的X-Y特性试验,可做曲线拟合。也可以替代振子示波器,录制任选的模拟量有效值。功能覆盖发电机空载试验、短路试验等,以及励磁调解器阶跃试验、灭磁试验、零起升压试验等。MOEORW系列进行电气试验,可提高试验效率、测量精度和数据处理能力,实现电气试验的自动化。

MOEORW系列可用于电力系统或其他行业的关键设备的在线监测;也可作为便携式仪器,用于各种工业设备的故障的监录、分析;或利用其数据处理计算能力,作为数据源,向其他系统提供实时数据。
◆波形记录分析仪技术参数
1、电气隔离18路模拟量、16路开关量同步采样
   输入信号处理通道全部采用电气隔离,隔离耐压3000VDC。
2、灵活的采样频率
   波形记录分析仪允许选择从 10K/s 到 100K/s 的多种采样频率,以满足不同应用需要。更高采样频率为100K/s(2路模拟通道、16路开关通道),当18路模拟量、16路开关量全部打开时,波形记录分析仪的采样频率为10K/s。
3、实时有效值计算
   波形记录分析仪对模拟通道进行无延迟的有效值计算。交流量RMS每10ms生成一点。
4、实时派生量计算
   用户可以定义更多达24个派生量,包括频率、有功、无功等多个类型。波形记录分析仪进行无延迟的派生量计算。
5、对接入通道、派生量实时监视,多种故障启动方式
   在任何运行状态下,波形记录分析仪都根据用户设置的启动量、启动方式、启动值,实时监视接入量,一旦满足启动判据,即按用户设置格式记录波形。故障记录文件存储容量为2GB。如果连接了上位机(PC机),波形记录分析仪即时通知上位机。
6、发电机总启动电气试验功能
   连接PC机,波形记录分析仪可以进行发电机总启动电气试验,包括发电机、励磁机的短路、空载试验,励磁调节器特性试验等。
7、实时监测
    实时谐波分析、实时波形显示、矢量图画面。
8、6.4"TTF显示屏
    分辨率为640*480
9、串行口通讯RS-232C
    可以定制为半双工时序,可通过RS232/485转换器接入RS-485总线。
10、10/100Mbps局域网接口
    波形记录分析仪具备1个局域网接口,可以直接连接PC机,也可接入局域网。
11、PC软件
    PC软件运行于Windows平台,通过串行口或网络接口连接。提供实时监视、参数设置、数据分析、发电机总启动电气试验等功能。
