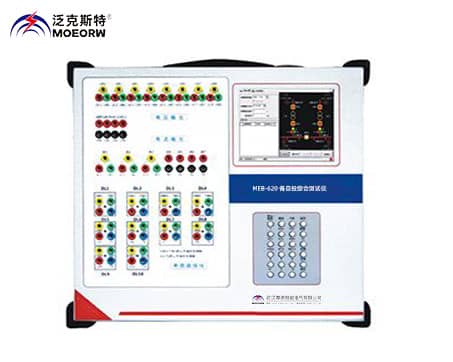

MEB-620备自投综合测试仪

执行标准: DL/T 624-1997

产品别称：备自投综合测试仪、微机备自投综合测试仪、备自投校验仪

产品特性：
※电压输出范围： 0～120V/相;
※电流输出范围： 0～6A/相；
※电压输出精度：＜0.5%；
产品品牌：武汉摩恩
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆

备自投综合测试仪

产品特点
MEB-620备自投综合测试仪能模拟多达3个电压级的各种类型主接线的备自投动作行为。可仿真变电站和供电系统在各种运行方式下的一次接线，能够直观显示和向备自投装置提供各种方式下的线路和开关的电气信号和位置信号，并可模拟各种运行方式下的异常情况，如：线路失电，主变故障，开关手跳/偷跳等等；在模拟故障的同时还可以自动检测和记录备自投装置的动作过程和相关数据的记录工作，为设备的长期运行和维护提供依据。

◆备自投综合测试仪特点
● 完整模拟变电站出现的各种故障失电情况，测试备自投装置的动作过程，对备自投做出全面，准确的评估
● 完整输出更多达8组三相电压和4组单相电压，更多达3条支路的三相电流和4条支路的单相电流进行测试
● 完整模拟更多达3个电压级、8段母线电压和6条支路电流进行测试
● 可以模拟多达10个断路器的位置、跳合闸信号等完整信息
● 模拟整个试验过程中各电压，电流的变化过程，以及各开关位置信号，跳合闸信号的变化过程，自动记录各次动作的事故原因、动作内容和动作时间

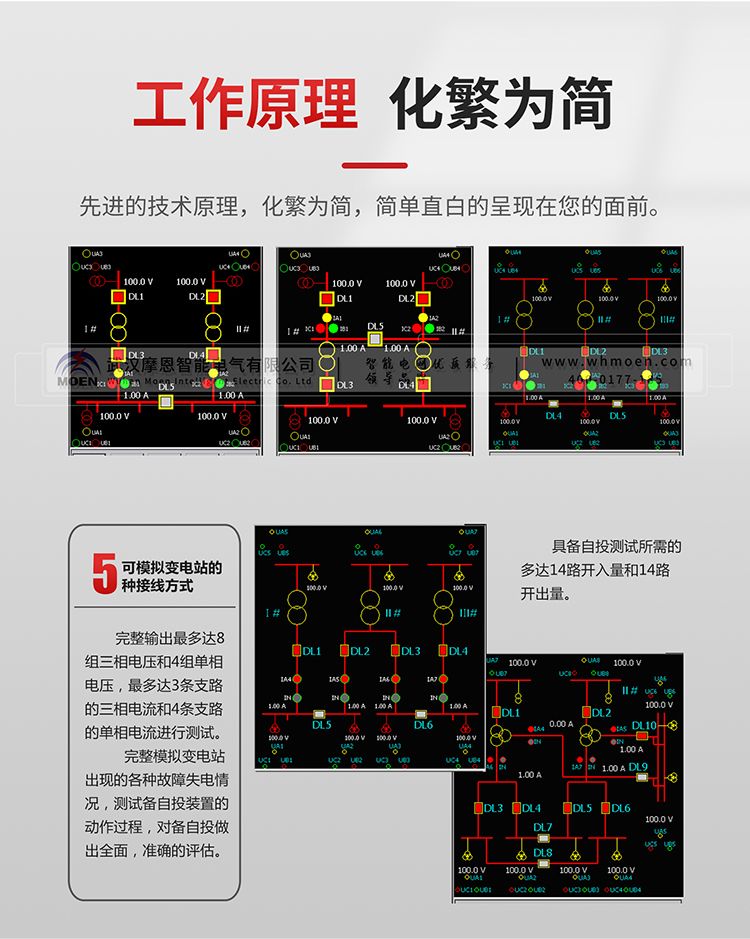

● 界面上非常直接显示变电站主接线图，图形化模拟多种典型接线的各种自投逻辑，清晰直观
● 开放式设计，如有用户有新型主接线设计，可以非常方便地通过调整软件增加新类型主接线的测试模块，实现万能主接线测试
● 所有电压，电流均由程序数字控制，数字设置，任意调节，高精度输出
● 非常方便地设置各进线和母线在有压和无压下的电压、有流和无流下的电流
● 内置嵌入式工控机和Linux操作系统，6.4寸的彩屏，实时显示主接线状态和数据
● 可测试进线恢复供电时的备自投动作行为，可预设备自投或开关设备拒动或动作不正确情况进行测试
● 各项参数、试验结果自动保存，掉电不丢失

备自投综合测试仪详情图
