光数字继电保护测试仪

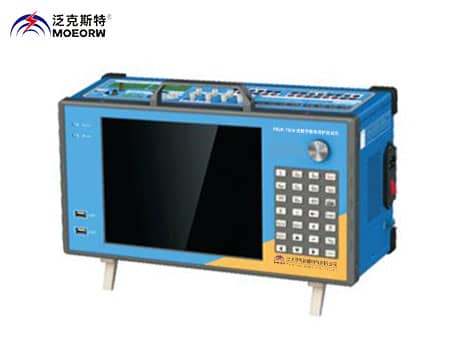

MEJB-7000光数字继电保护测试仪

执行标准:IEC61850
产品别称:光数字继电保护测试仪、微机继电保护测试仪、光数字微机继电保护测试仪、继电保护测试仪
产品特性:
发送离散度:<0.1μs;
更大输出流量:>95M;
快速开出时间:<10μs;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

光数字继电保护测试仪

产品特点

    •4/6/8对100M光纤通讯以太网接口,可收发IEC61850-9-1/2帧格式的采样值、Goose、IEEE-1588报文;
    •整机更大支持24组SV报文+64组Goose报文同时输出;
    •3/5对2~10M光纤串口,可收发IEC60044-7/8 FT3、国网扩展FT3、许继私有FT3帧格式的采样值报文;
    •12路模拟小信号输出,提供针对小信号输入的保护装置的测试;
    •内置GPS对时模块,同时提供1对光同步接口,可接收IRIG-B/PPS对时,也可对外提供IRIG-B码同步时钟源;
    •完整解析SCL文件(SCD、CID、ICD、NPI),实现对SV、GS信息的自动配置;
    •嵌入报文侦测、监视与抓包功能,自动分析报文类型、属性、波形、幅值、相位、频率、Goose状态、品质因素等,支持SV报文重新采样,自动统计报文离散度,对异常报文进行告警;报文帧数据可逐一解析对比,支持PCAP文件输出;
    •嵌入PCAP报文回放功能,可对导入的PCAP文件进行自定义编辑及保存,可产生碎包、巨包,可叠加CRC错误,可定量发送指定帧报文,可循环播放;
    •嵌入SV、GS、FT3异常帧模拟测试功能,支持丢帧、错序、抖动、双A/D不一致、错值、stNum/sqNum异常、CRC错误等异常模拟;
    •嵌入网络压力与Goose风暴测试功能,可自由组合SV与Goose产生指定流量的报文输出;
    •嵌入智能终端SOE响应时间测试功能,测量精度<0.1ms;
    •嵌入同步时钟测试功能,提供对时精度与守时精度测试,对时模式支持IRIG-B和IEEE-1588;
    •内置工控机,可单机操作或外联PC操作,操作软件一致;
    •光纤通讯接口提供数据转发、镜像、回环等;


◆光数字继电保护测试仪产品功能
    •保护测控测试功能:电流电压、状态序列、定值校验、差动保护、谐波试验、低周减载、系统振荡、整组试验、同期等;
    •合并单元测试功能:离散度测试、额定延时测试、对时/守时性能测试、核相测试、规约一致性测试、网络压力测试、同步性测试(电子式互感器接入模式);
    •智能终端测试功能:SOE响应时间测试、网络压力测试、Goose风暴测试、虚端子测试、规约一致性测试;
    •光交换机测试功能:VLAN测试、转发延时测试、网络压力测试;
    •同步时钟源测试功能:对时性能测试、守时性能测试;
◆光数字继电保护测试仪技术参数

光纤以太网口

4/6/8×100Mbits/sST,多模,1310nm

IEC61850-9-1/2/LEGooseIEEE-1588

发送离散度:<0.1μs

接收时标精度:<25ns

更大输出流量:>95M

1588对时精度:<80ns

光纤串口

3/5×2~10Mbits/s),ST,多模,850nm

IEC60044-7/8FT3;支持曼码或异步串口传输方式;

发送离散度:<0.1μs

接收时标精度:<25ns

同步接口

内置GPS

1×IRIG-B/PPS光口,ST,多模,850nm

精度:<400ns

电以太网口

1个,RJ-45100Mbits/s



小信号输出

12×0~7.07VAC/0~10VDC),分辨率:1mV

可定制4~20mA输出类型;

幅值精度:0.1%

相位精度:0.1°

频率精度:0.001Hz

开关量输入

8路,10-250VDC或空接点,自动识别,无极性



开关量输出

8路,空接点/快速开出,交直流开断能力:0.5A250V

快速开出时间:<10μs

屏幕

10.4 LED1024×768



供电电源

AC220V±15% 频率:50Hz±10Hz



体积

380 ×130 ×300mm

重量:5.5Kg


产品选型:




光数字继电保护测试仪

ME-7000/1D

ME7000/3D

光纤网口

● 4/6

● 8

光纤串口

● 4/5

● 3

同步接口

● 1

● 1

模拟小信号

● 12

● 12

电流源输出

/

/

电压源输出

/

/

开关量输出

● 8

● 8

开关量输入

● 8

● 8

辅助直流输出

/

/
