微机继电保护测试系统

MOEORW-6130微机继电保护测试系统

参考标准:GB7261-2008,DL/T624-2010
产品别名:微机继电保护测试系统、微机继电保护校验仪,微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪。
产品特性:
交流电流输出范围:30A /相或180A(六并) <100μs;
直流电流输出范围:10ADC /相;
6相并联电流输出(有效值):0~180A;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

微机继电保护测试系统

产品用途

    •电压电流输出灵活组合  输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式,既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
    •操作方式 装置直接外接笔记本电脑或台式机进行操作,方便快捷,性能稳定。
    •新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。
    •高性能主机 输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。
    •软件功能强大 可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。6相电流可方便进行三相差动保护测试。
    •具有独立专用直流电源输出  设有一路110V 及 220V专用可调直流电源输出。
    •接口完整 装置带有USB通讯口,可与计算机及其它外部设备通信。
    •完善的自我保护功能 散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。

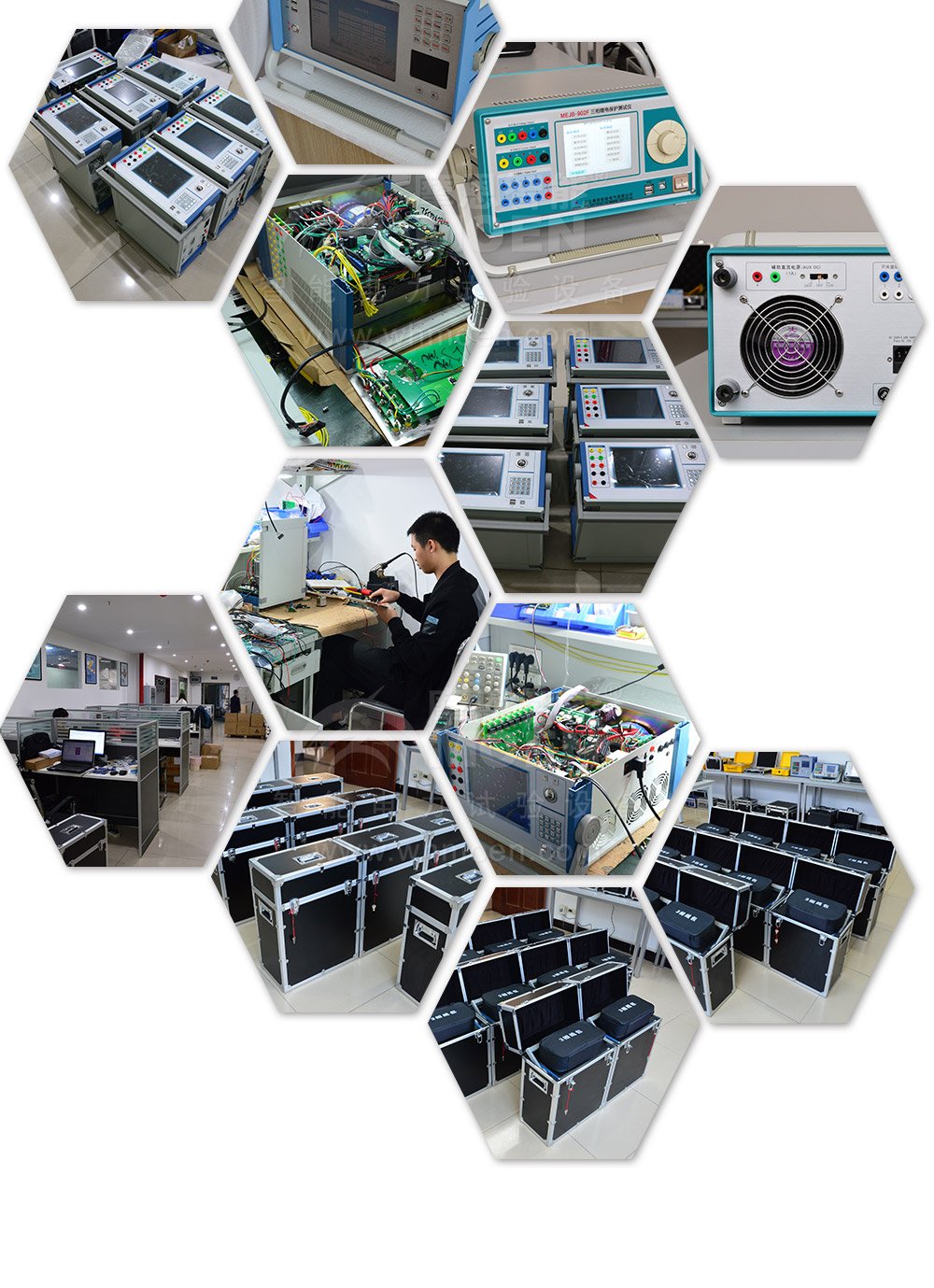

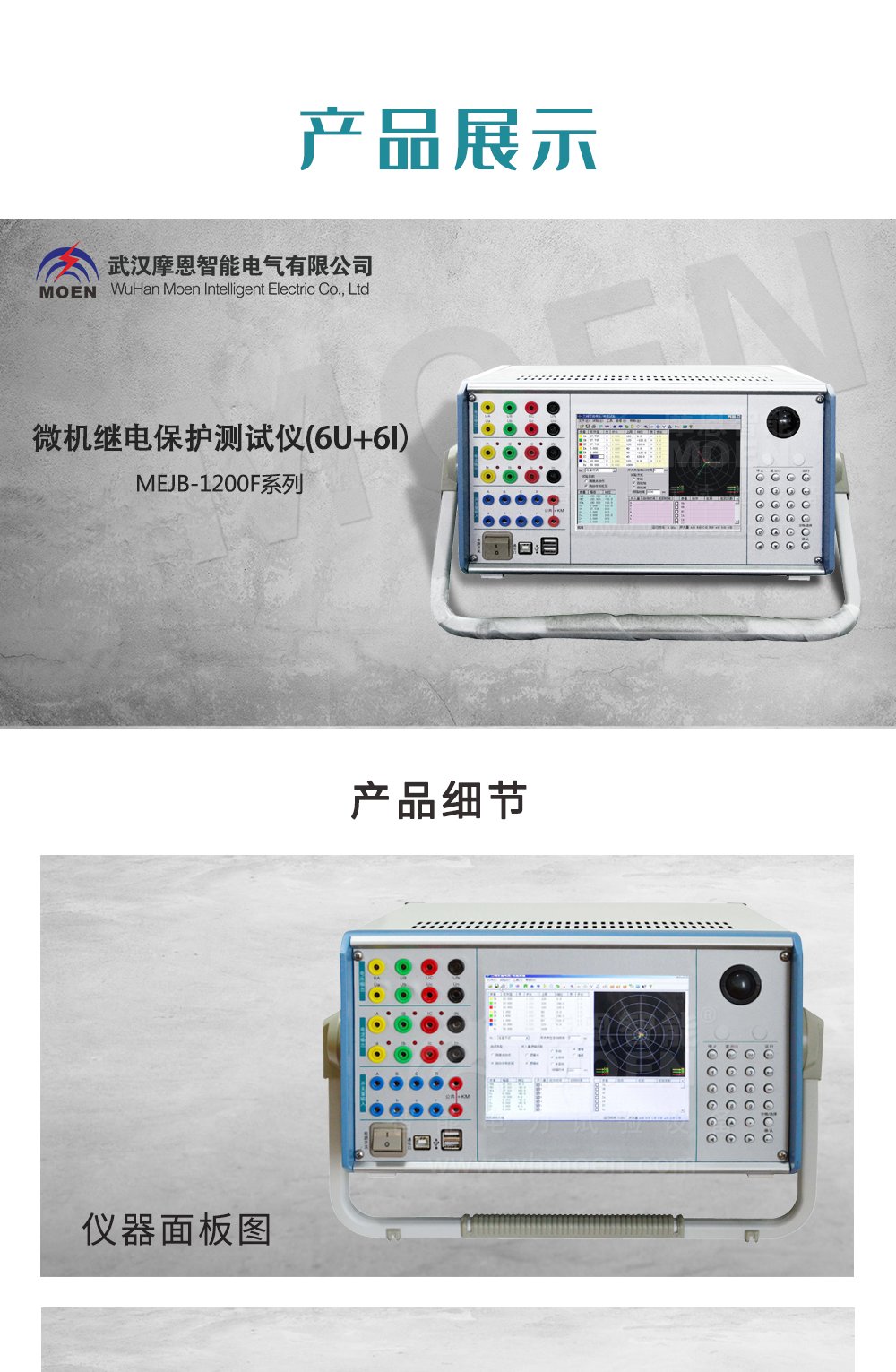

微机继电保护测试系统产品展示微机继电保护测试系统侧视图微机继电保护测试系统证书微机继电保护测试系统车间
◆微机继电保护测试系统技术参数
    •电流通道数:标准6相
    •电压通道数:标准6相
    •交流电流输出范围:30A /相或180A(六并)
    •直流电流输出范围:10ADC /相
    •交流电压输出范围:120VAC / 相
    •直流电压输出范围:160VDC / 相
    额定参数
    交流电流输出
    •6相电流输出时每相输出(有效值)    0~30A   输出精度  0.1级
    •3相电流输出时每相输出(有效值)    0~60A
    •6相并联电流输出(有效值)        0~180A
    •相电流长时间允许工作值(有效值)  10A
    •相电流更大输出功率   450VA
    •6相并联电流更大输出时更大输出功率  1000VA
    •6相并联电流更大输出时允许工作时间  10s
    •频率范围(基波)  0~1000Hz
    •谐波次数  0~20次
    直流电流输出
    •电流输出  0~±10A /每相   输出精度  0.2级
    •更大输出负载电压  20V
    交流电压输出
    •相电压输出(有效值)  0~120V    输出精度  0.1级
    •线电压输出(有效值)  0~240V
    •相电压 / 线电压输出功  80VA / 100VA
    •频率范围(基波)  0~1000Hz
    •谐波次数  0~20次
    直流电压输出
    •相电压输出幅值  0~±160V    输出精度  0.2级
    •线电压输出幅值  0~±320V
    •相电压/ 线电压输出功率  70VA / 140VA
    开关量
    •8路开关量输入 空接点    1~20mA,24V
    •电位接点接入   “0”:0~+6V;“1”:+11 V~+250 V
    •4对开关量输出   DC:220 V/0.2 A;AC:220 V/0.5 A
    时间测量范围
    •0.1ms~9999s,    测量精度<0.1mS
