无局放变频谐振试验系统

MEXB-WJF 无局放变频谐振试验系统

执行标准:DL417-91、JB/T9641-1999、GB1094.1-1094.5-85、GB6451.1-6451.5-86
产品别名:无局放变频谐振试验系统、无局放检测装置、无局放检测系统 、无局放试验装置、无局放试验耐压装置、无局放试验耐压系统
产品特性:
额定输出功率:3~500KW(可按需定制);
输出电压波形:标准正弦波,波形畸变率≤1.0%;
允许运行时间:额定容量下允许运行时间90min;
产品品牌:武汉摩恩
24小时服务热线:159-2747-5016

售前咨询:027-87669508

◆MEXB-WJF

无局放变频谐振试验系统

用途
    无局放变频谐振试验系统由:无局放变频电源柜、智能型屏显变频电源控制箱、无局放励磁变压器、无局放补偿电抗器、无晕交流分压器、局部放电检测仪组成。
    装置按照试验要求定制,可以满足750kV及以下电气主设备局放试验、电力变压器的感应耐压及局放试验;及 GIS 等电气主设备交流耐压试验。成套装置的所有金属外壳均采用防腐蚀、防锈蚀的材料制成,结构坚固、牢靠。外表面有防止金属氧化的涂层,涂层均匀美观。设备能在户外条件下正常工作,其外壳防护等级符合IP66的要求。主要部件均有符合国标的不锈钢铭牌及端子标志。字样、符号清晰耐久,铭牌在设备正常运行时其安装位置明显可见。装置中的充油设备在经正常情况的运输后,不会出现渗漏油现象。
    成套装置具有手动试验(自动调谐)、自动试验模式。成套装置的控制设备、励磁变压器及其高压电抗器在1.2倍额定电压下,高压侧试品或设备对地闪络时,不会对人身造成伤害,试验设备不会出现有害的机械或热应力以及电气性能损伤或损坏。具有抗电场干扰能力,在强电场干扰下,测量精度与控制保护满足要求。具有良好的磁屏蔽,元件、引线均采用高导磁材料屏蔽,无空间辐射。
    成套装置采用串联谐振法升压,试验要求励磁变压器的输出电压较低,更加稳定可靠。


◆无局放变频谐振试验系统的保护功能如下:
    1.输入电压保护:当输入电源欠压、不平衡或缺相,则控制箱内相应的保护电路动作,切断高压输出,并屏显上提示报警。
    2.过电压保护:可任意整定,当成套装置的输出电压值达到保护整定值时,自动切断输出,并在屏幕上提示报警。
    3.短路(过流)保护:当变频柜输出短路或输出电流达到保护整定值时,可自动切断输出,并在屏幕上提示报警。
    4.击穿闪络保护:当高压侧发生放电或对地闪络时,可自动切断输出。
    5.零位保护:必须零起升压,否则输出不会启动。
    6.掉电保护:当输入电源突然断电时,系统利用电路中的剩余电量及时关闭输出信号,确保系统安全关闭。
    7.超温保护:出入口风温实时显示在屏幕上,并根据环境温度的不同由单片机进行数据处理,如变频柜超温,将发出报警信息。
    8.冷却风机联动保护:当风机因故障不能运转时,变频电源则不能启动或自动切断输出。同时具备风机电源相序自动识别功能,无需换相。
    9.输出电压限制功能保护:当设定高压电压,在试验中,当误操作升高电压或者有异常情况发生时,确保输出的电压不会超过设定的高压电压。
    10.缺相保护:当输入电源缺相时,无法正常工作时,屏幕上显示缺相,同时关闭系统。
    11.过载保护:当输出电流超过整定电流时,控制箱自动关闭变频电源的输出,此时有相应的提示。

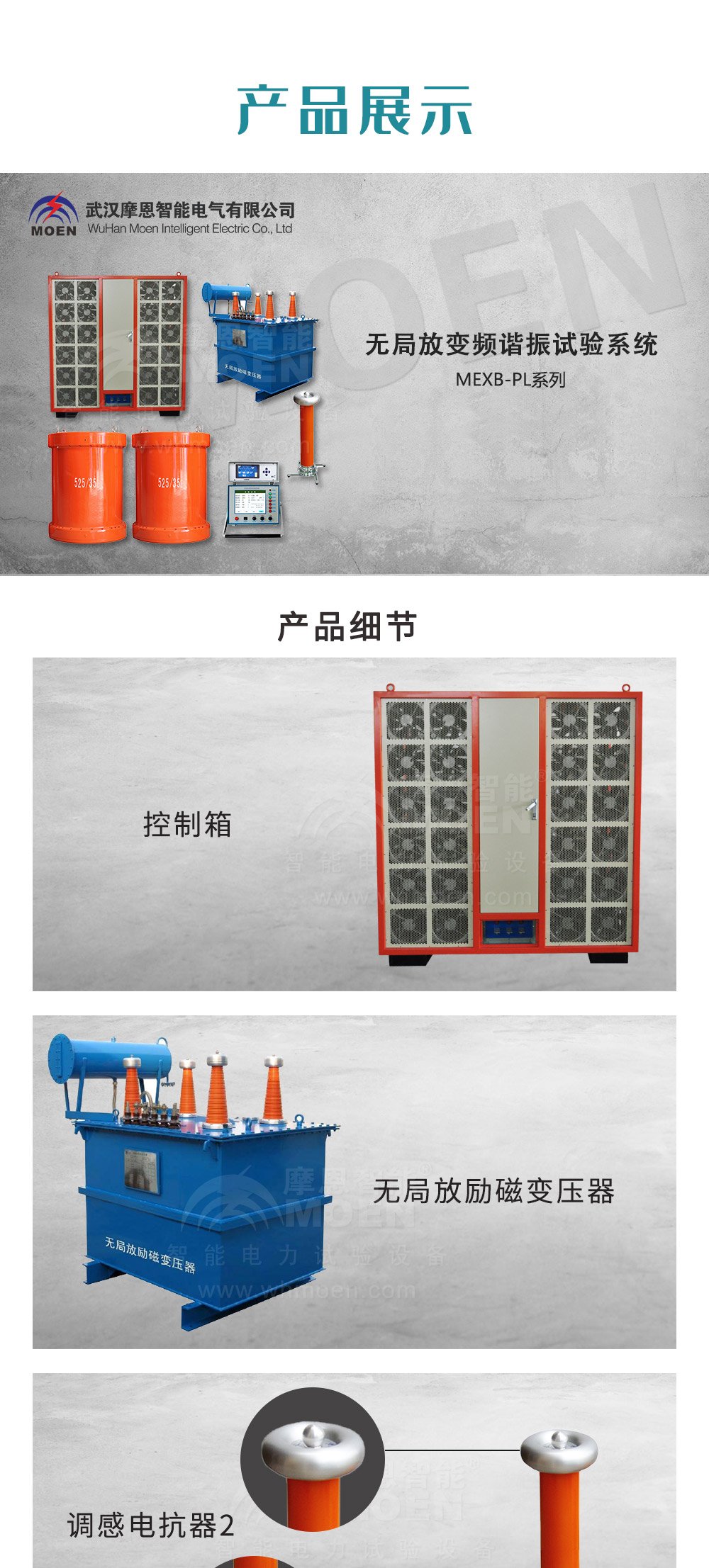

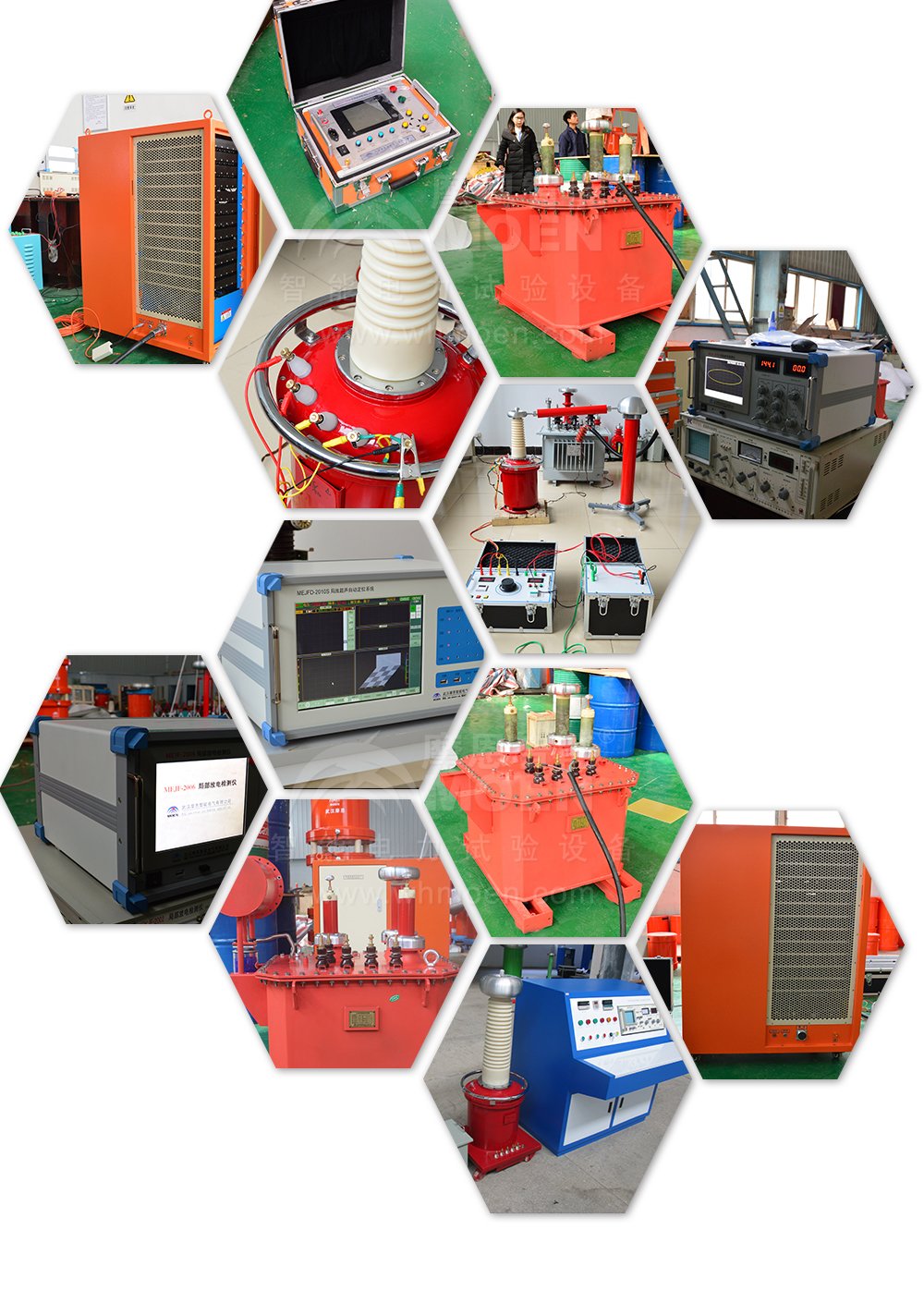

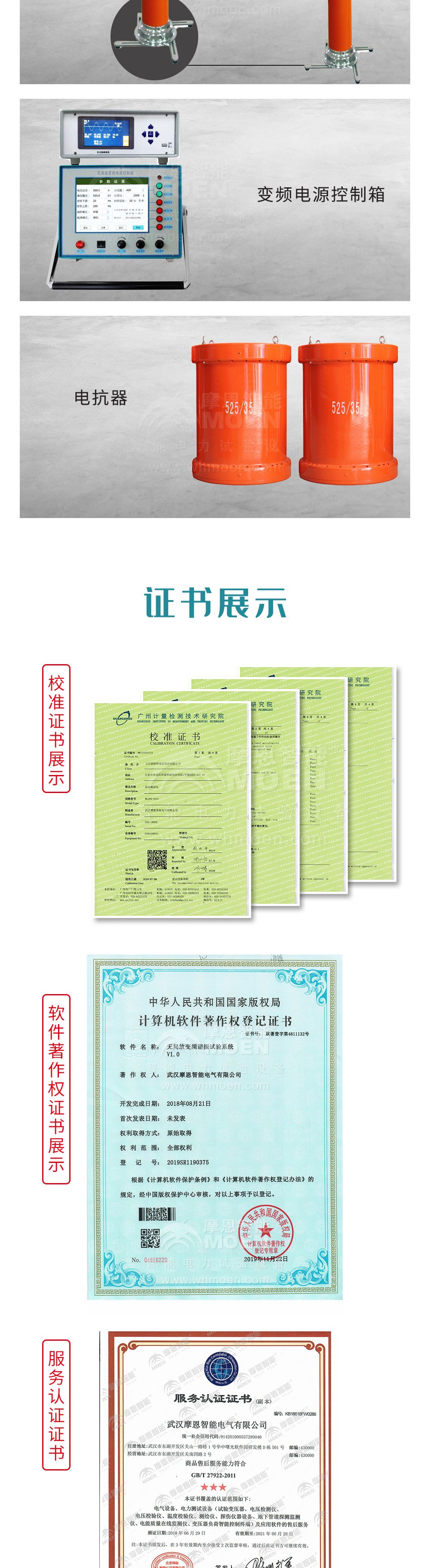

无局放变频谐振试验系统产品细节图

◆无局放变频谐振试验系统技术参数
        1)、设备型号及名称:ME-WJF无局放变频谐振试验系统
        2)、输入工作电源:三相380V±10%,50Hz
        3)、额定输出功率:3~500KW(可按需定制)
        4)、额定输出电压:单相0~350V
        5)、输出电压波形:标准正弦波,波形畸变率≤1.0%
        6)、额定输出频率:30~300Hz
        7)、频率分辨率:0.1Hz
        8)、局放量:≤10pC
        9)、允许运行时间:额定容量下允许运行时间90min
       10)、噪音水平:≤85dB
