当前位置:首页 > 产品展示 > 十一、互感器校验及测试设备 > MECTP-120P互感器综合测试仪 更新时间:2022-07-18

互感器综合测试仪

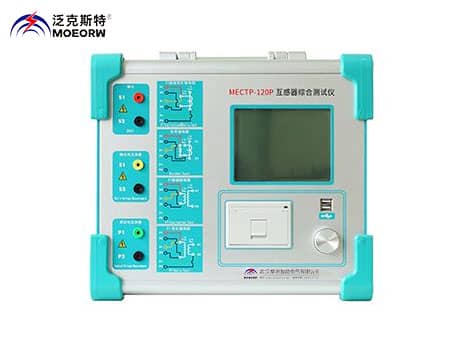

MECTP-120P互感器综合测试仪

执行标准:GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207
产品别称:互感器综合测试仪、互感器测试仪、互感器综合测试仪、互感器特性测试仪、互感器特性综合测试仪、全自动互感器测试仪、全自动互感器特性测试仪、全自动互感器特性综合测试仪、伏安特性测试仪
产品特性:
满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求;
可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试;
可根据用户需求来定制产品;
产品品牌:武汉摩恩
24小时服务热线:156-2318-7906

售前咨询:027-87669508

◆MECTP-120P

互感器综合测试仪

主要技术特点
1.功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。
2.自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和电感等CT、PT参数。
3.测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。
4.基于优先的低频法测试原理,能应对拐点高达40KV的CT测试。
5.装置采用国际流行方波法,让励磁曲线更加完美。
6.装置存储容量高达几G,可存储几十万组测试数据,掉电不丢失。试验完毕后直接生成Excel报告。
7.测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。
8.易于携带,装置含配线全重量大约6Kg。
◆互感器综合测试仪技术参数

测试用途

CT,电磁式 PT

输出

0~180Vrms,12Arms,36A(峰值)

电压测量精度

±0.1%

CT变比
测量

范围

1~40000

精度

±0.1%

PT变比
测量

范围

1~40000

精度

±0.1%

相位测量

精度

±2min

分辨率

0.5min

二次绕组电阻测量

范围

0~300Ω

精度

0.1%±2mΩ

交流负载测量

范围

0~1000VA

精度

0.1%±0.02VA

输入电源电压

AC220V±10%,50Hz

工作环境

温度:-10οC~50οC,  湿度:≤90%

尺寸、重量

尺寸340 mm×300 mm×140mm      重量<7kg
