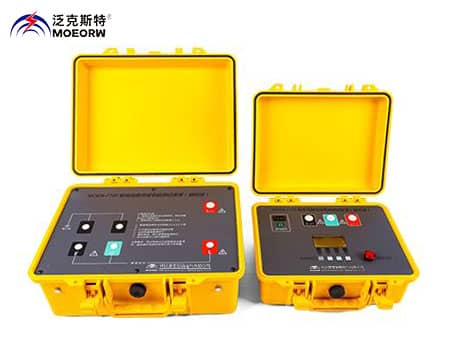

MOEORW-7705 输电线路绝缘电阻测试装置

执行标准：DL/T 1119—2010

产品别称：输电线路绝缘电阻测试装置、线路参数测试仪、线路工频参数测试系统、输电线路工频参数测试仪、线路工频参数测试仪、输电线路异频参数测试系统

产品特性：
※交流电源：220V±10%，50/60 HZ，20 VA;
※电池供电：16.8V锂离子可充电蓄电池；
※短路电流：2到5mA，可调节输出(可订制10mA短路电流)；
产品品牌：武汉摩恩
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆

输电线路绝缘电阻测试装置

产品用途
•MOEORW-7705输电线路绝缘电阻测试装置是我公司基于多年来积累的绝缘抗干扰技术和相关部门联合立项研制生产出，为强感应电情况下开展线路绝缘测试提供了一种安全、有效、方便的设备和手段。为解决输电线路在强感应电情况下（同塔多回线路或交叉穿越线路，一回线路带电运行、另一回停电检修）绝缘电阻测试无法进行的难题。
•输电线路的绝缘特性是电网安全运行的重要指标。近年来输变电线路走廊越来越密集，许多特高压线路均采用同塔双回传输线，回廊内不同线路间距近，甚至出现交叉穿越。当线路需要检修或试验时，而运行线路无法停电时，会在检修线路上产生几千伏到几万伏的感应电。在强干扰下，传统的绝缘电阻测试仪无法满足线路的绝缘测试，包括进口的绝缘电阻表均无法正常工作，甚至被烧毁。
•为保障线路绝缘的安全，现有手段主要采用红外人工巡检或者直升机巡检。红外巡检只能定性的发现较严重泄漏隐患，比如绝缘子，但无法定量获得线路绝缘电阻值，难以提前发现绝缘隐患。人工巡检效率极低，直升机巡检成本高，也只能定性检查。这些方法均无法获得线路绝缘电阻值。而在超高压、特高压变电站检测其他设备时，周围带电运行的线路或设备会在被测设备上产生更强的感应电，严重影响绝缘测试。强感应电情况下的准确的绝缘测试是线路绝缘测试和变电站检修共同面临的难题。

◆输电线路绝缘电阻测试装置技术参数
•交流电源：220V±10%，50/60 HZ，20 VA
•电池供电：16.8V锂离子可充电蓄电池
•电池续航时间：5000V@100M，约6小时
•尺寸（长x宽x高）：26cm x 20cm x 16cm
•重量：3kg
•测试电压精度：标称值的100%到110%
•电流测试量程：10mA
•电流测量精度：5%+0.2nA
•短路电流：2到5mA，可调节输出(可订制10mA短路电流)
•电容测试量程：20uF
•电容测试精度：15%+0.03uF
•电容试品放电速率：从5000V到10V，0.5S/µF
