变电站电气设备交流耐压试验装置

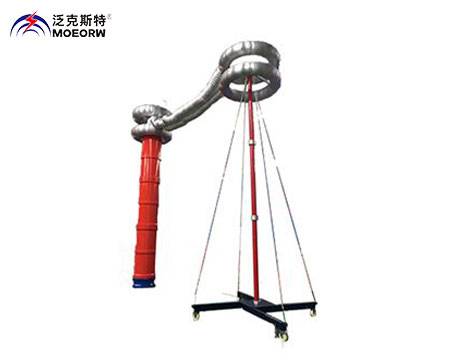

MEXB变电站电气设备交流耐压试验装置

执行标准:GB50150-2016,DL/T849.6-2004
产品别名:变电站电气设备交流耐压试验装置、变频串联谐振、变频串联谐振交流耐压试验装置、变频谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备
产品特性:
谐振电压: 0~1000kV(可按需定制);
可以满足高压丶超高压丶特高压系统的交流耐压;
频率调节范围:20~300Hz ;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

◆MEXB变电站电气设备交流耐压试验装置用途
    变压器、GIS系统、SF6开关、CT/PT、绝缘子、套管、母线、电缆等容性设备是变电站中更常见的一次电气设备。根据220kV及以下变电站一次电气设备耐压的试验规程要求,相应的交/直流耐压试验设备既要满足高电压、小电流的试验条件,又要满足低电压、大电流的试验条件,即兼顾较宽的适用范围。采用串联谐振的原理,由变频电源控制箱、激励变压器、电抗器、电容分压器组成了主设备,在电容分压器后,接入整流硅堆及微安表,即可完成直流耐压试验。由于系统谐振后具有更好的滤波特性,因此其产生的直流电压优于普通试验变压器整流出来的直流电压。是地、市、县级高压试验部门及电力承装、修、试工程单位理想的耐压设备。

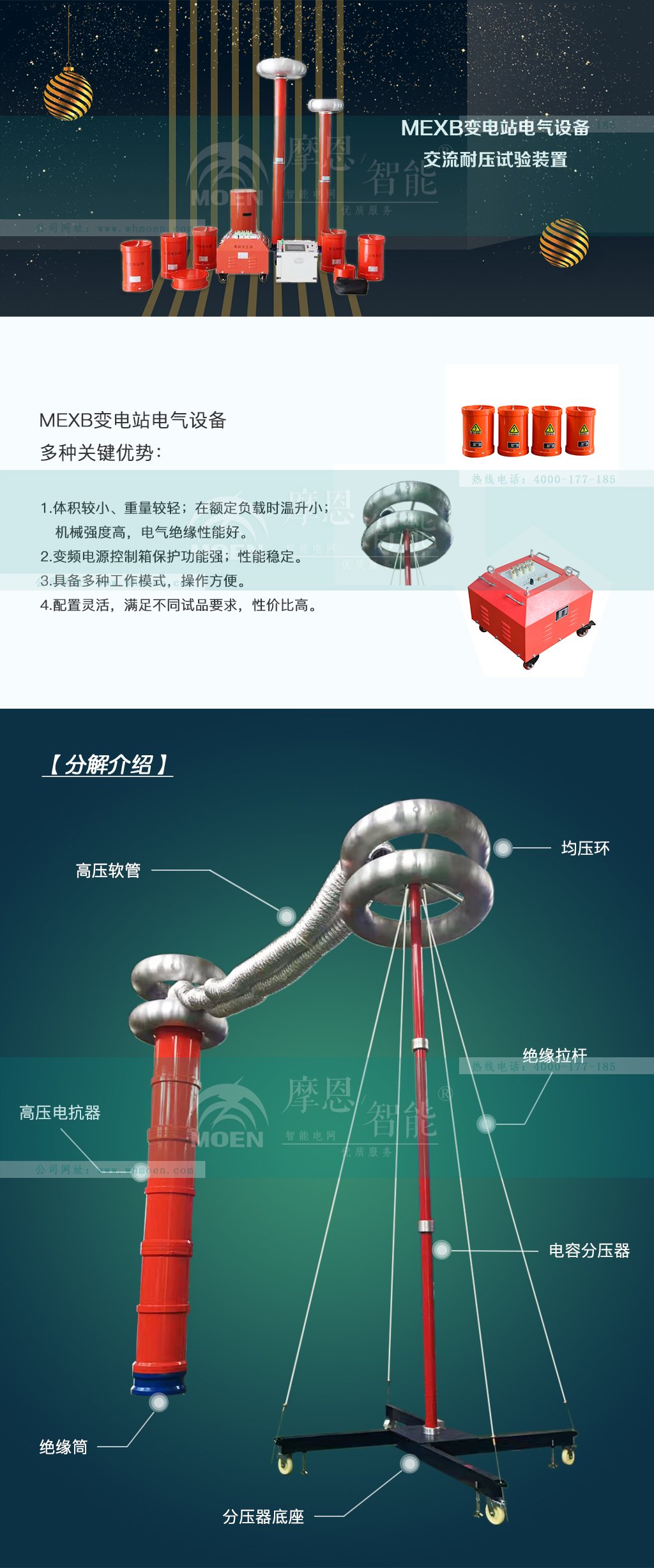

◆MEXB变电站电气设备交流耐压试验装置与国内同类产品相比,具有多种关键优势:
    1.同电压等级、同容量的电抗器其体积较小、重量较轻;在额定负载时温升小;采用干式环氧浇注,机械强度高,电气绝缘性能好,美观可靠。
    2.变频电源控制箱容量裕度大;保护功能强;输出波形好;稳定性好;具备多种工作模式,操作方便;单相220V或三相380V的输入电源通用,方便现场取电。
    3.配置灵活。可选配不同类型电抗器,满足不同试品要求,实现一机多用,性价比高。

◆MEXB变电站电气设备交流耐压试验装置的优点:
    1.操作简单,体积小,重量轻,非常方便现场使用及搬运(体积与重量约为传统试验变压器的1/10~1/30;
    2.对现场电源要求低;
    3.试验等效性好;
    4.特有低谐波专利技术,武高所实测谐波含量低于0.3%,远低于国标不大于5%的要求,极大的保护了主变、发电机等设备不受高压谐波损伤;
    5.通过权威机构--武汉高压研究所严格的型式试验鉴定,确保人员及设备安全;在东北电科院组织的2008年全国设备大比武中名列前茅;
    6.符合国标要求有监测峰值功能,可实时监测高压试验波形;
    7.一键鼠标旋钮式操作,大液晶屏幕,“傻瓜式”简单易用;
    8.自带微型打印机,随时打印保存试验数据。

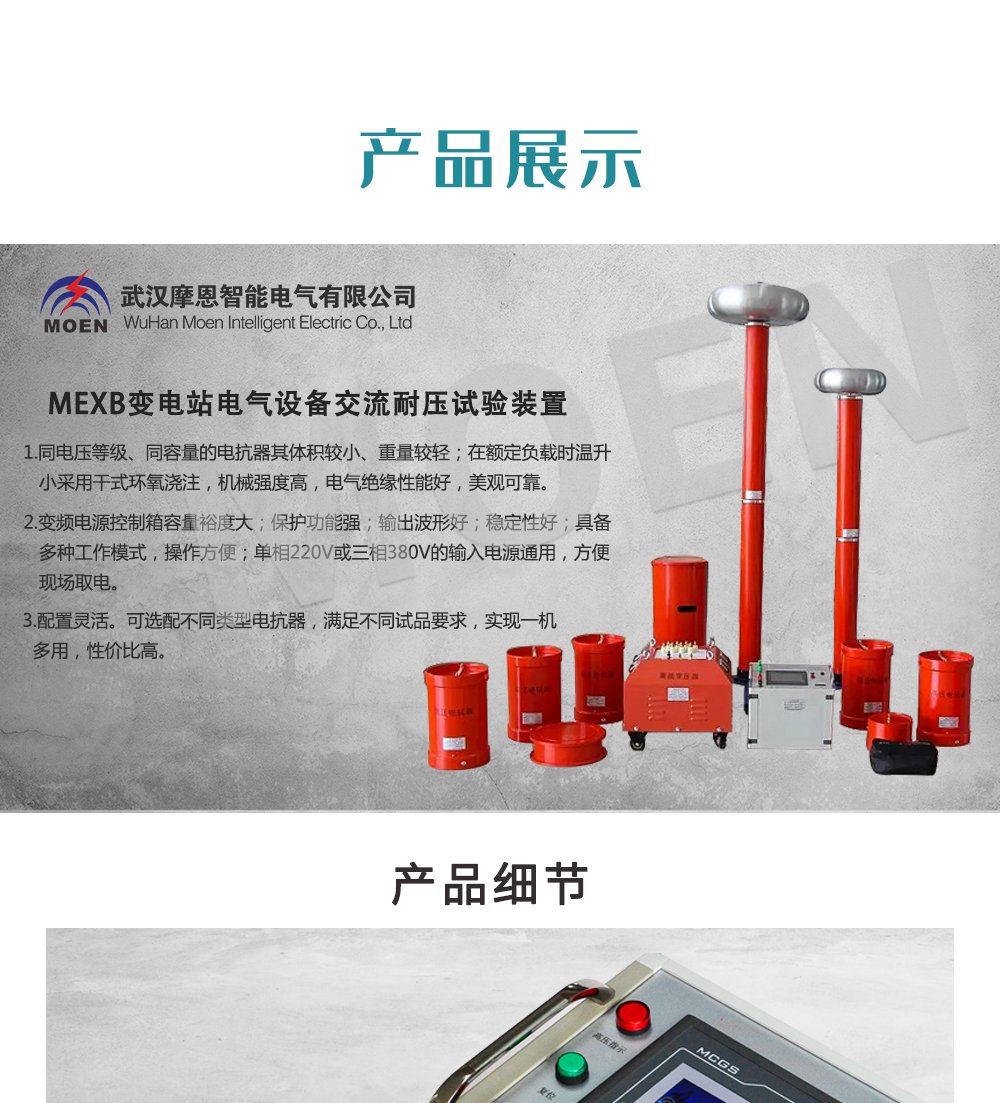

变电站电气设备交流耐压试验装置详情图

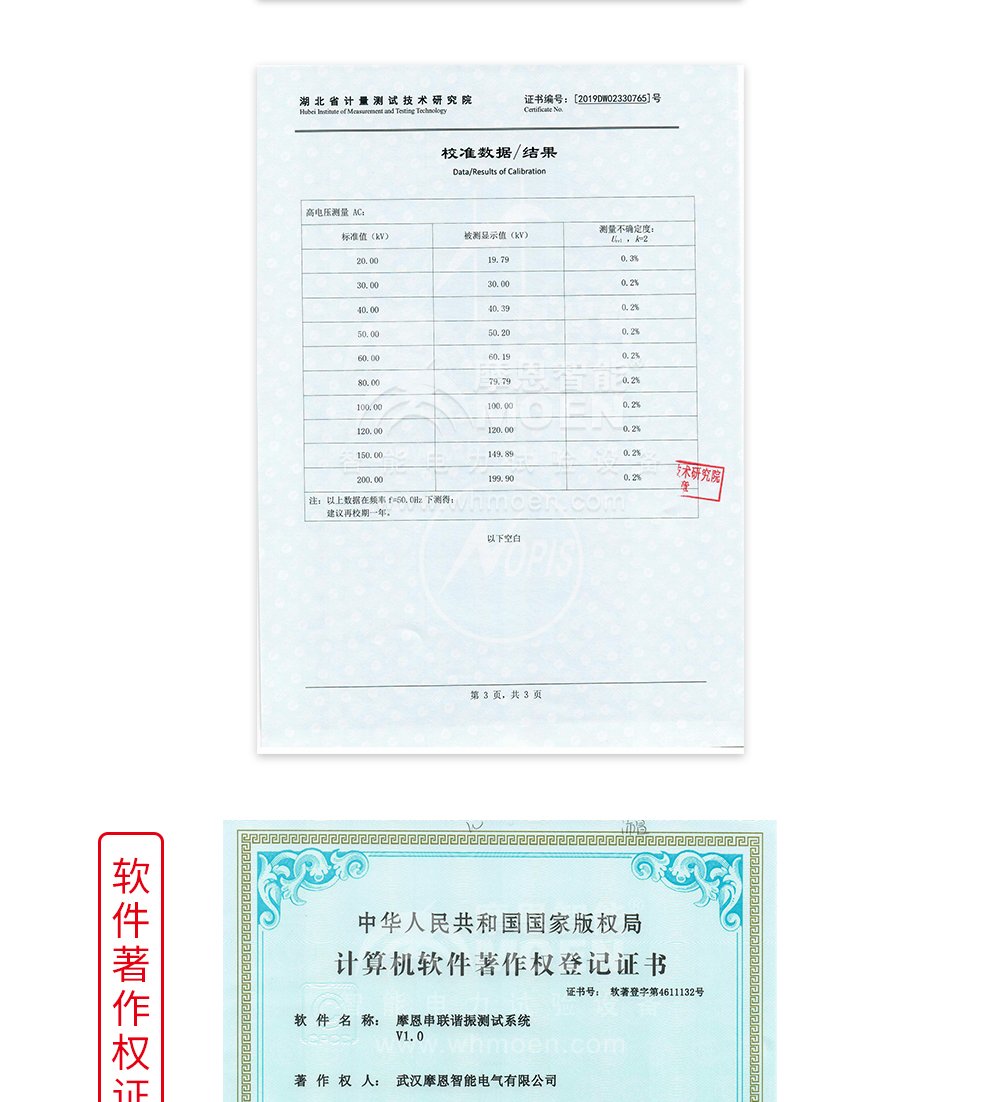

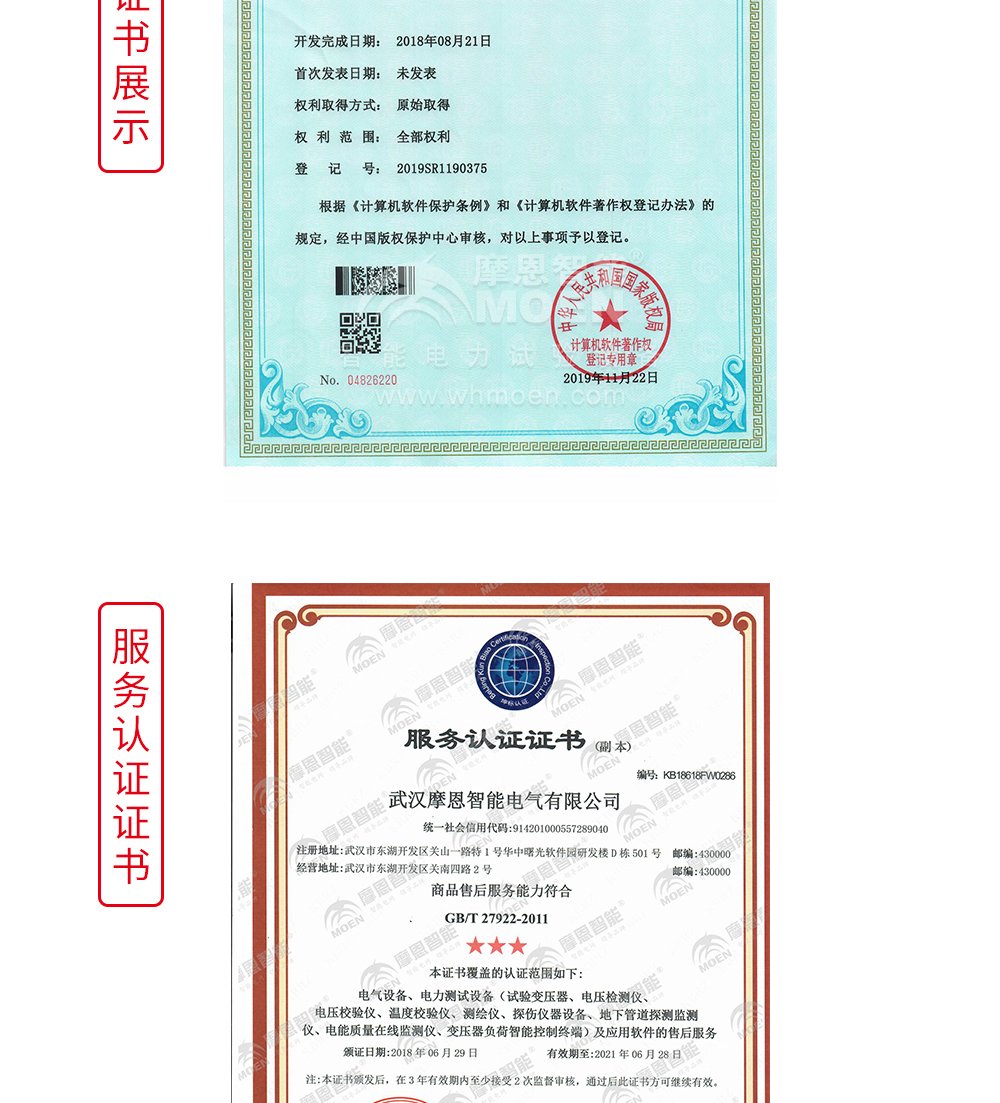

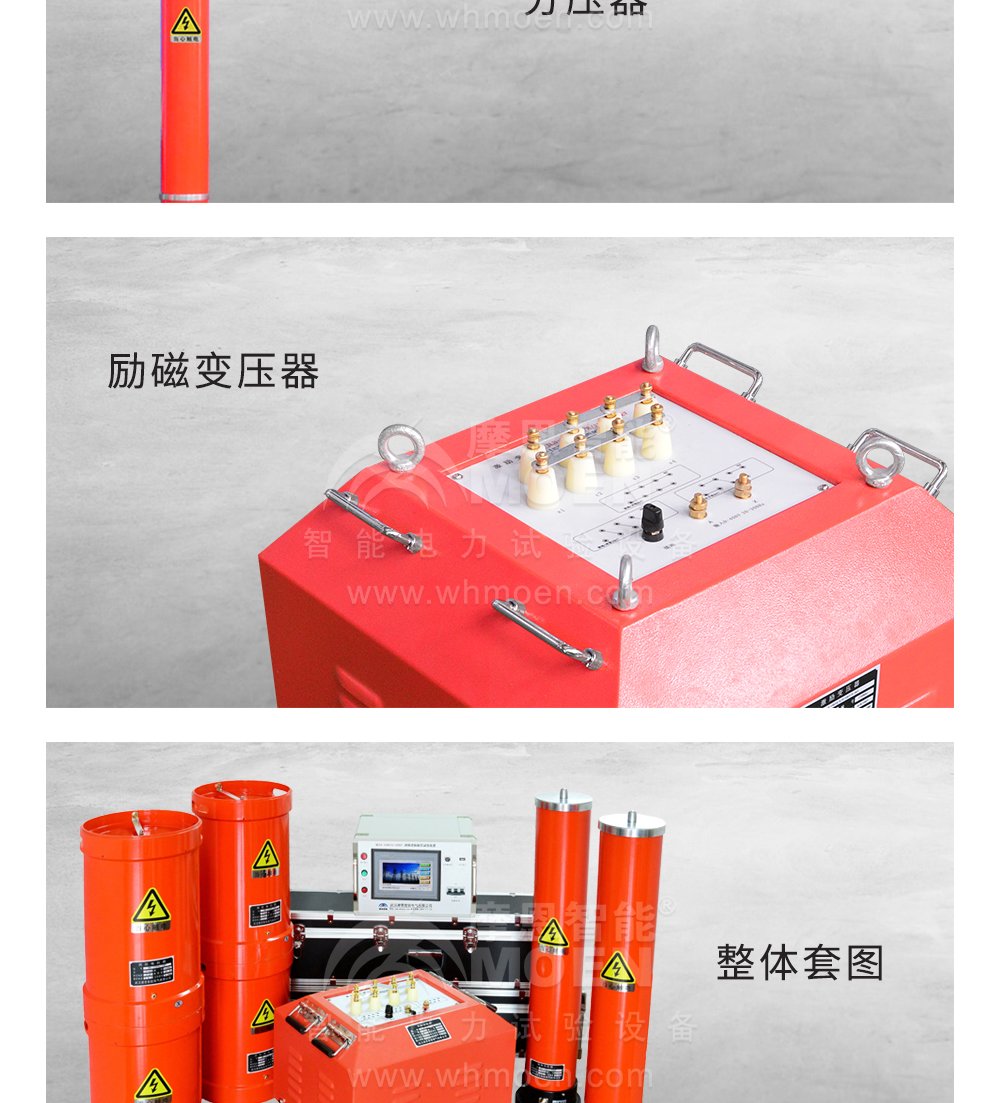

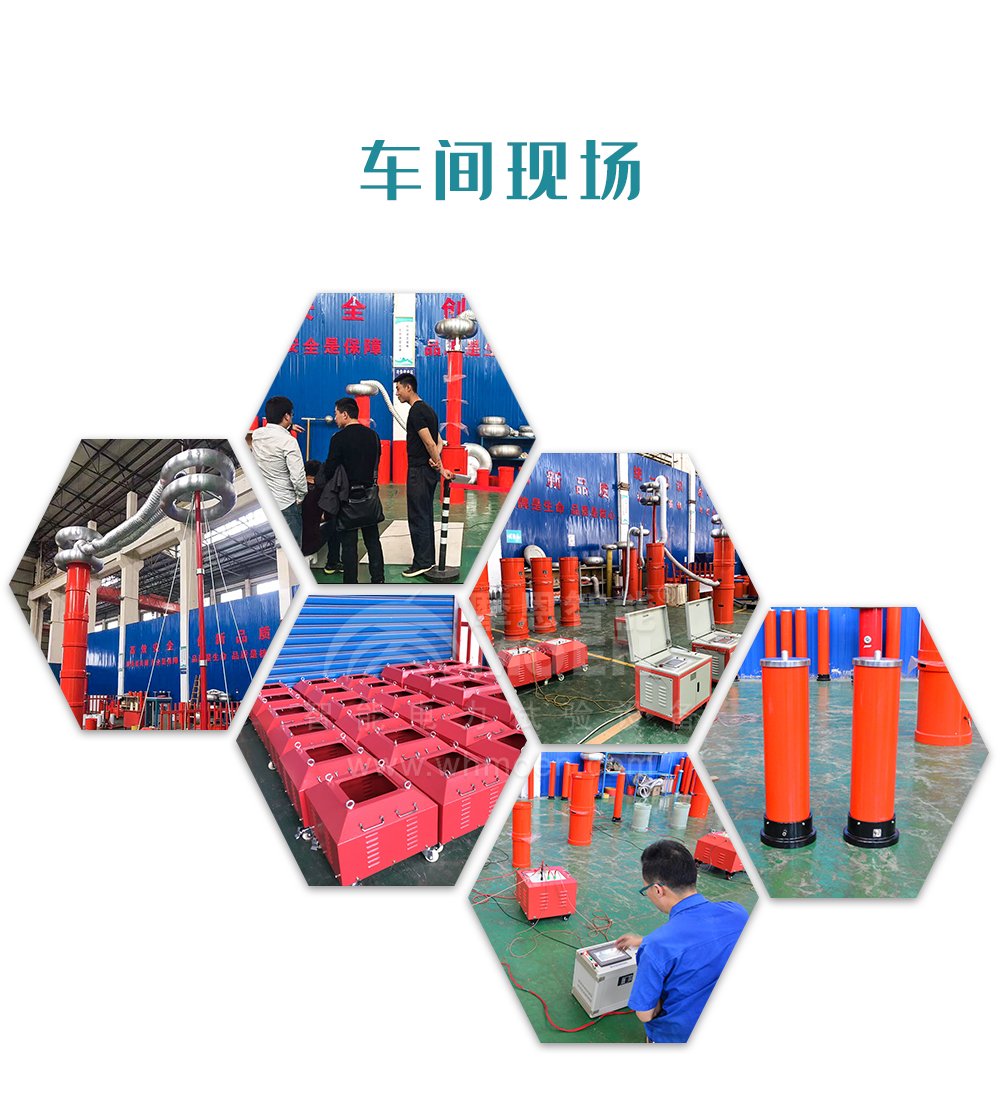

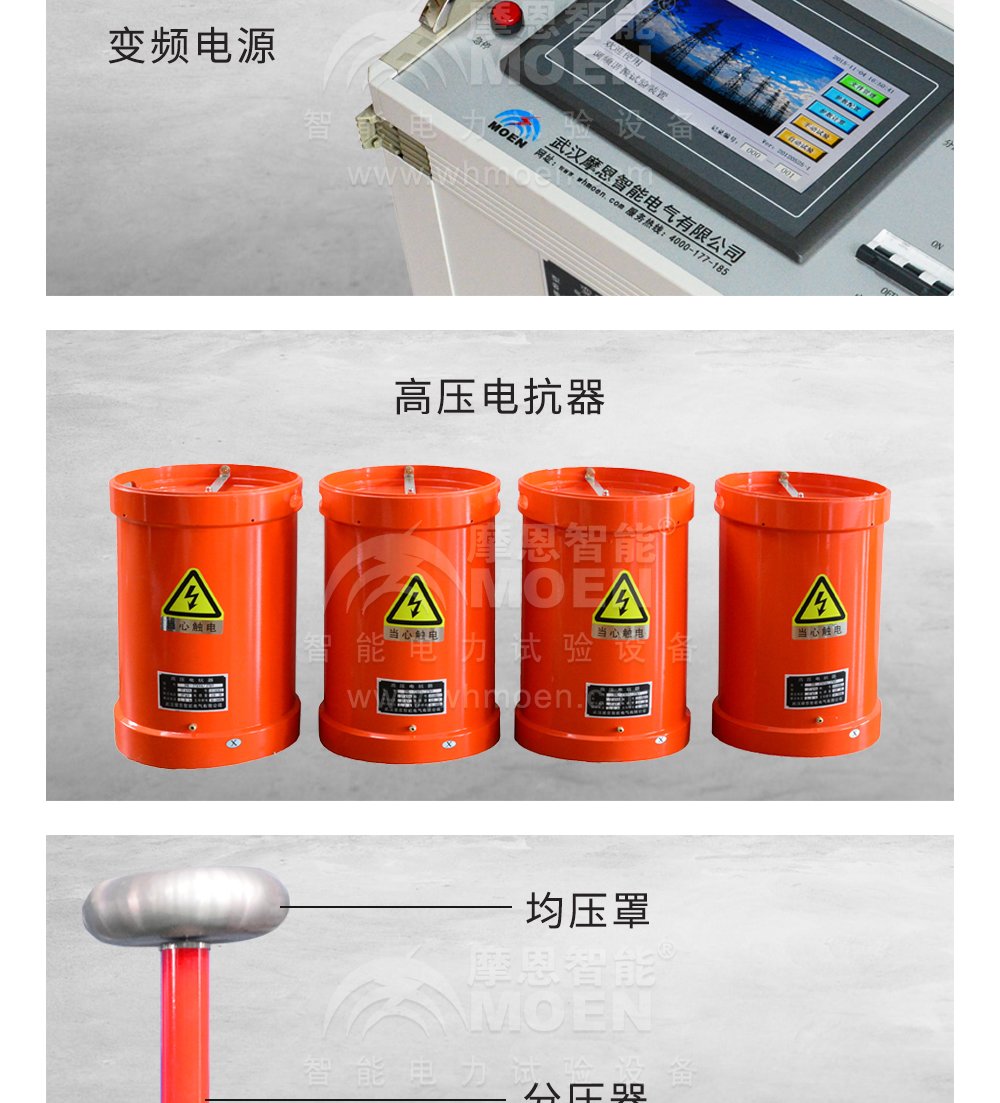

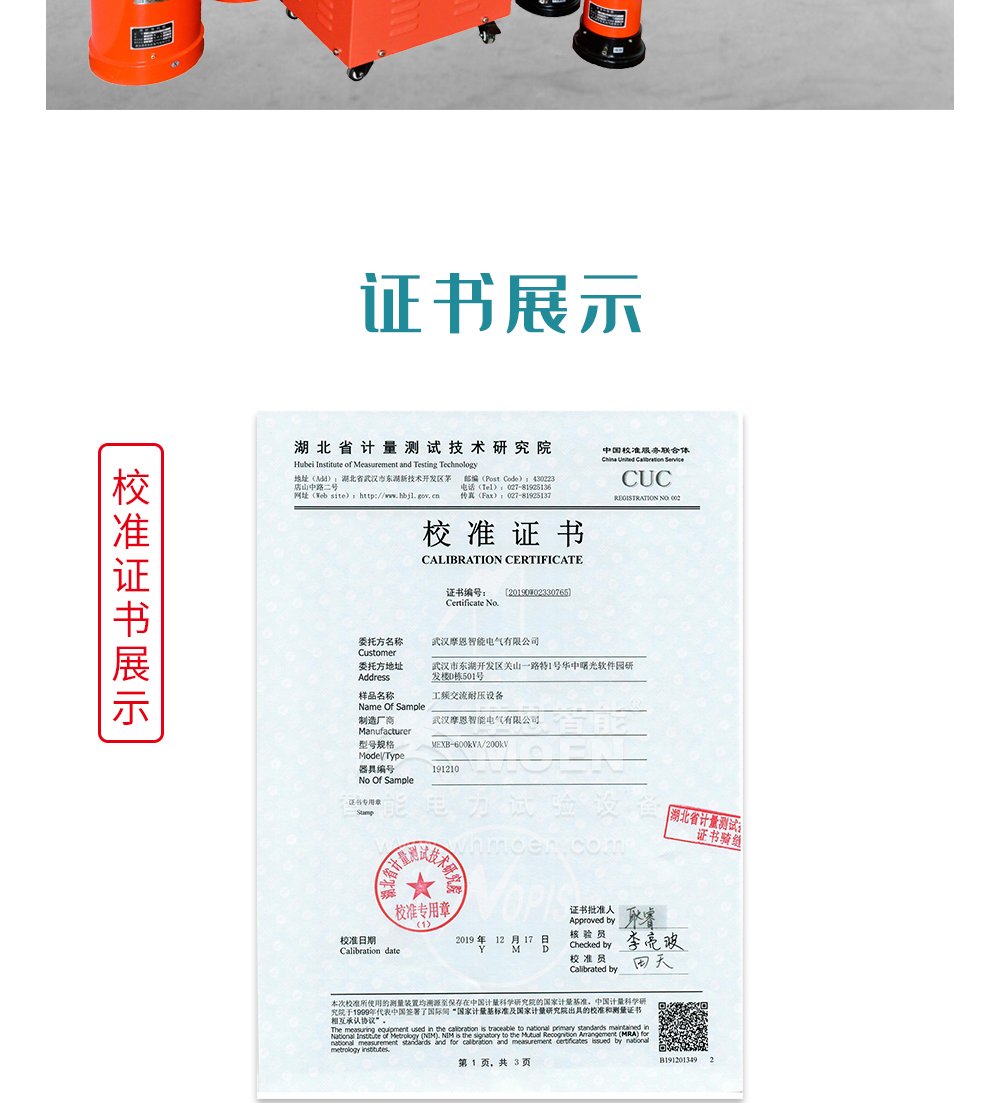

变电站电气设备交流耐压试验装置详情图变电站电气设备交流耐压试验装置细节图变电站电气设备交流耐压试验装置证书变电站电气设备交流耐压试验装置检定证书变电站电气设备交流耐压试验装置质量服务认证变电站电气设备交流耐压试验装置产权证书变电站电气设备交流耐压试验装置现场图变电站电气设备交流耐压试验装置调试图
◆MEXB变电站电气设备交流耐压试验装置技术参数
    1、环境温度: -10℃~45℃
    2、工作湿度: ≤90%  
    3、海拔高度: ≤3000m
    4、电源输入: 380V±10%三相或 220V±10%单相(10kW以下),工频50Hz±5%
    5、额定试验容量: 0~5000kVA(可按需定制)
    6、谐振电压: 0~1000kV(可按需定制)
    7、频率调节范围:20~300Hz
    8、系统测量精度: 1.0级
    9、频率调节分辨率: 0.01Hz
    10、不稳定度: ≤0.05%
    11、输出波形: 正弦波
    12、波形畸变率: ≤0.5%
    13、噪 声: ≤60dB
    14、电抗器Q值: 30~90
    15、工作制:满功率输出下,连续工作时间60min
