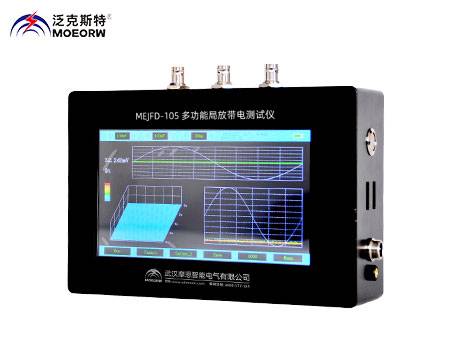

MEJFD-105 多功能局放带电测试仪

参考标准：DL/T846.4-2004

产品别名：多功能局放带电测试仪、局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统、多通道数字式局放仪、局部放电耐压试验装置、便携式局部放电巡检仪、多功能局放带电测试仪

产品特性：
※适用于对高压设备局部放电在线检测及定位;
※该系统配备复合式TEV传感器、超高频传感器、高频电流互感器及高灵敏度超声波传感器来采集高压设备内部局部放电信号；
※测量量程：0～60dBmV：≤±5%；
产品品牌：武汉摩恩
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆

多功能局放带电测试仪

产品用途
多功能局放带电测试仪适用于对高压设备局部放电在线检测及定位。
该系统配备复合式TEV传感器、超高频传感器、高频电流互感器及高灵敏度超声波传感器来采集高压设备内部局部放电信号。
系统采用多级检波降频技术来降低放电信号的频率，同时采用高速AD转换电路完成信号的数字化，并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。通过采集不同高压设备内部局部放电产生的不同信号可对设备的运行状态进行快速带电检测。
该仪器可在设备运行状态下进行安装检测，对设备的正常运行没有任何影响，便于工作人员及时对开关柜的运行状态进行评估，大大提高设备运行的可靠性、安全性和有效性。

◆多功能局放带电测试仪技术参数
1 适用范围
•适用于对开关柜、变压器及GIS的局部放电在线检测及定位。
2 使用环境
•海拔高度：≤3000m
• 环境温度：-20～60℃
•相对湿度：≤95%
3 技术参数
3.1仪器测量参数要求
（1）复合式TEV测量
传感器：容性；测量量程：0～60dBmV；
分辨率：1dB；误差：±1dB；
检测频宽：5~70MHz；脉冲/周期更大值：655；
门限调节范围：3～57dB。
（2）高频电流互感器
检测频带：10kHz～30MHz 信号传输方式：50Ω同轴电缆
检测灵敏度: 10pC
（3）超声波测量
测量量程：-7dBμV～68 dBμV；分辨率：1dB；
误差：±1dB；传感器灵敏度：-65dB (0dB = 1volt/μbar 有效值SPL)；
传感器中心频率：20～50kHz；传感器直径：不大于50mm；
外差频率：38.4kHz。
（4）特高频传感器
检测频带：300MHz～1.5GHz 信号传输方式：50Ω同轴电缆
检测灵敏度：1dB 增益：＞65dbm
3.2硬件要求
外壳：具有防护壳，防护等级应达到或优于IP53；
连接器：耳机插口、低压直流充电器输入、外部超声波传感器输入；
主机重量：不大于3kg；
显示屏：LED显示，且能够显示电池状态。
