交流保护电器级差配合测试仪

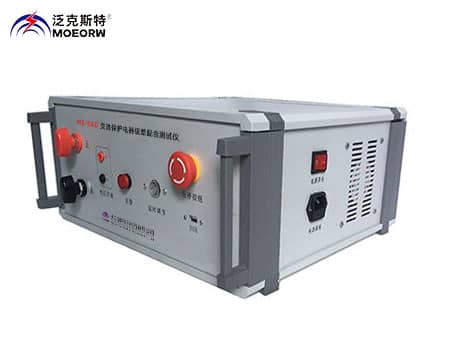

ME-SAD 交流保护电器级差配合测试仪

执行标准:DL/T845.4-2004
产品别名:交流保护电器级差配合测试仪
产品特性:
适用电压等级AC380V、AC220V的所用电交流电源系统适用;
采用集中控制的方式,提高系统的安全性和便捷性;
可根据用户需求来定制产品;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

ME-SAD 交流保护电器级差配合测试仪概述
目前变电站的所用电交流电源馈电网络多采用树状结构,从所用变电变压器二次侧到站内各用电备,一般经过三级配电,每级配电大多采用所用电交流电源微型断路器作为保护电器。由于上下级所用电交流电源断路器保护动作特性不匹配,在所用电交流电源系统运行过程中,当下级用电设备出现短路故障时,经常一起上一级所用电交流电源断路器的越级跳闸,从而引起其他馈电线路的断路事故,进而引起变电站一次设备如高压开关、变压器、电容器等的事故。为防止因所用电交流电源断路器及其他所用电交流电源保护电器动作特性不匹配带来的隐患,国电电网公司规定,对于新装或正在运行的所用电交流电源保护电器,必须保证其所用电交流电源回路级差配合的正确性。保护电器如何正确选型及上下级之间选择性保护的配合问题,直接关系到能否把所用电交流电源电源的故障限制在最小范围内,这对防止事故扩大和设备严重损坏至关重要。
目前,发电厂、变电站的所用电交流电源电源系统基本上都能按照相关标准进行设计,保证2-4个级差,但现场运行的所用电交流电源断路器级差配合是否满足选择性保护的要求,检修维护人员因不具备相应的测试手段和工具,无法进行试验验证,这就给电力系统安全留下隐患,为此我公司推出了一种适合变电站现场使用、方便携带、自动化程度高的所用电交流电源电源保护级差配合测试仪,以方便运行维护部门对所用电交流电源保护电器级差配合进行校验,提高所用电交流电源系统运行的可靠性,保证电网安全可靠运行。
交流保护电器级差配合测试仪适用电压等级AC380V、AC220V的所用电交流电源系统适用。

交流保护电器级差配合测试系统具有以下主要功能:
小电流预估测试;
短路测试;
数据分析、显示;
数据保存、报表导出;
人机交互界面;
交流保护电器级差配合测试仪功能特点及技术参数
1、功能特点
整个系统分上位机显示、控制和下位机执行、保护两部分。采用集中控制的方式,提高系统的安全性和便捷性。
1、采用100M数据采集卡,VC开发平台,采样速率高,准确可靠。
2、计算机控制,全汉化图形界面,操作简单,使用方便。
3、具有小电流预估和短路校验两种工作模式。
4、纯大功率电阻负载,线性度好,精度高,输出调节采用了大功率开关管以实现无触点调节。
5、可存储大量数据(具体视硬盘容量而定),实现电子存档;报表打印输出,历史记录快速查找,方便分析。
2、技术参数
1、工作电源:AC220V,50Hz
2、电压等级:AC380V/AC220V
3、电压精度:±0.5%
4、电流精度:±1%
5、预估精度:±5%
6、延时时间量程:0~1s
7、延时调节精度:0.1s
8、录波分辨率:12位
9、装置外形尺寸:185*427*380mm
