电缆芯线对号器使用方法

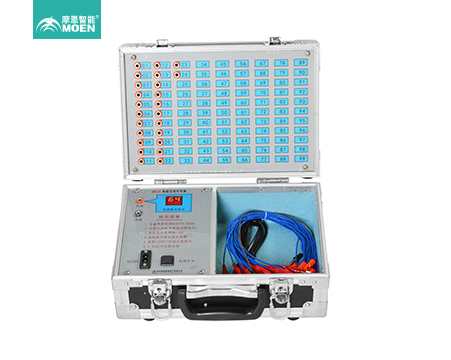

        电缆芯线对号器使用极为简单。接好交流电源(或使用机内电池)，打开主机上的电源开关，电源指示灯应亮。此时将副机上标有“冷端”符号的夹子与主机上任意输出端子连接在一起，将副机上的信号输入线即“热端”依次接触从1到24（或2～99)各个端子，副机数码管应依次显示1到24(或99）各个数字。证明主、副机工作无误，即可使用。
使用时将待定线号的电缆芯线的任意一根作为公共线“冷端”线(仪器内部电路智能判断将该线自动转换为公共端即“冷端”线)，然后将其余芯线分别连接至主机各输出端子上。待定的芯线根数少于24（或99）条时，可任意使用1至24或（99）中的任何端子，多于24（或99）条时，可分组或分层进行。连接好的各端子之间不能相碰，也不能对地(公共线)短路。此时手持副机到电缆的另一端，先将“冷端”线接好，再将信号输入线即热端接牢某一根线,即可确认这根线的号数。
