三通道电流监控记录仪

来源:www.whmoen.com   更新时间:2020-12-21

三通道电流监控记录仪

简介

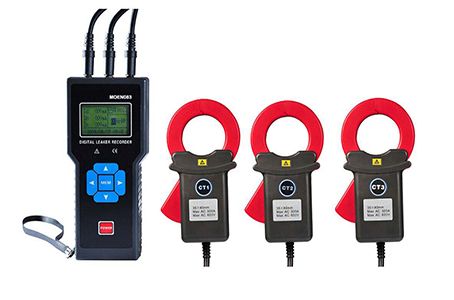

MOEN083系列三通道电流监控记录仪是为现场在线同时监测、记录三路交流电流或漏电流而精心设计制造的,由记录仪主机、监控软件、电流钳、通讯线等组成,可广泛应用在380/220伏电力系统中,为用电检查人员提供一种安全、准确、便捷的电力仪器。
主机豪华蓝屏LCD显示,三通道同屏显示,一目了然。具有系统时钟功能和超大存储空间,能现场设定监测记录时间,能存储3900组数据,具有自动存储间隔时间设定功能,从1~99分钟内设置。
监控软件具有在线实时监控与历史查询功能,历史数据读取、查阅、保存、报表等功能。

三通道电流监控记录仪电流钳选用特殊合金,采用CT技术及独特的双层磁性屏蔽技术,几乎不受外界磁场影响,确保了常年无间断监测的高精度、高稳定性、高可靠性。

三通道电流监控记录仪系列型号

型号

量程

分辨率

最高精度

钳口尺寸

MOEN083

0.0A-500A

0.1A

±2%±5dgt

35mm×40mm

MOEN083B

0.00mA-20A

0.01mA

±2%±5dgt

25mm×30mm


三通道电流监控记录仪技术规格

功    能

三通道漏电流、电流测量,在线监控记录,故障查找,线路检修

电    源

DC6V 碱性干电池 LR6 1.5V×4

测试方式

钳形CT,真有效值

显示模式

LCD:128dots×64dots

仪表尺寸

主机:宽高厚75mm×170mm×30mm
电流钳:宽高厚170mm×70mm×38mm

质    量

主机:约240g(含电池)
电流钳:约170g

LCD尺寸

显示域:44mm×27mm

屏蔽特性

B型:漏电流钳采用双层屏蔽技术

采样速率

约2次/秒

数据存储

3900组(掉电或更换电池不会丢失数据)

设定时间

1~99分钟内设定记录间隔时间,0分钟为不自动存储

记录时间

节电模式下连续工作约10天

线路电压

AC600V以下线路测试

溢出显示

超量程溢出功能:“OL”符号显示

电池电压

当电池电压降到4.6V~4.8V时,电池电压低符号显示,提醒更换电池,此时测量的数据同样是准确的。

额定电流

节电模式下约5mA,最大20mA

引线长度

标准2米

工作温湿度

-20℃~50℃;80%rh以下

温湿度误差

-10℃以下或40℃以上误差影响量为1%

存放温湿度

-10℃~60℃;70%rh以下

绝缘电阻

100MΩ或更大,1000V

适合安规

IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准)
