数字式局部放电检测仪

来源:www.whmoen.com    更新时间:2020-08-24

数字式局部放电检测仪

简介:
一、数字式局部放电检测仪基本概述
1、型号:MEJFD-2010
2、产品适用范围:MEJFD-2010多通道数字式局部放电检测仪适用于各种电压等级和容量的变压器、互感器、发电机、避雷器、套管、GIS、电容器、电力电缆、开关及其它高压电气设备的局部放电检测,在线监测。

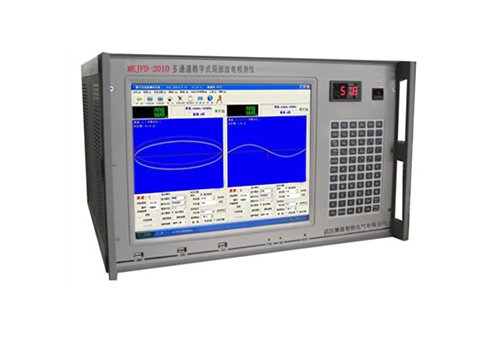

二、数字式局部放电检测仪产品外型图
数字式局部放电检测仪


三、数字式局部放电检测仪产品执行标准
1.GB/T16927 -----------《高电压试验技术》
2.IEC60270 -------------《局部放电测量》
3.GB/T7354 ------------《局部放电测量》
4.GB1094 --------------《电力变压器》
5.IEC6067.11 ----------《干式变压器》
6.GB1207 --------------《电压互感器》
7.GB1208 --------------《电流互感器》
8.DL417 ---------------《电力设备局部放电现场测量导则》
9.GB12706.4 ----------《电力电缆附件试验要求》
10.IEC60885-3 ---------《整根挤包电缆局放试验》
11.GB/T3048.12 -------《电线电缆电性能试验方法局放试验》
12.DL/T 846.4-2004 ---《高电压测试设备通用技术条件 第四部分 局部放电测量仪》
 四、数字式局部放电检测仪产品结构
1、显示屏:15英寸真彩色TFT液晶显示屏,工业级高亮度;显示分辨率:1024×768;4位数码管显示电压值。
2、外部接口:USB接口;电源接口;2路信号输入口;接地端子;外同步信号输入端子;RJ45接口;RS232接口。
3、外形尺寸:长×宽×高(540×460×320)mm。
4、重量:18kg。
五、数字式局部放电检测仪主要技术指标
1、测量通道:独立2通道。
2、可测试品的电容量范围6pF~250μF。
3、检测灵敏度:0.1pC。
4、采样精度:12bit;采样速率:20M/S。
5、显示工作方式
(1)显示方法:椭圆——正弦——直线
(2)触发同步方式:分内外触发方式,内触发为仪器电源同步触发,50Hz;外触发为同步试验电源工作频率,50~400Hz内任意频率。
(3)外触发同步信号输入电压:10~200V,输入功率<1伏安。
(4)信号相位判定:椭圆显示为极坐标方式,正弦显示为正弦波方式,其显示图形的起点为试验电源的零点,其显示图形的长度为试验电源的一个周期,外触发同步方式下系统真实准确地显示了试验电源的周期、相位。
6、时间窗:相位大小任意选择,可动态放大显示时间窗,两个时间窗可分别或同时开。
7、滤波频带:3dB低频端频率fL分10、20、40kHz档,3dB高频端频率fH分80、200、300kHz档,fL和fH可灵活任意组成各种滤波通带。
8、信号放大器:
(1)增益调节:分增益粗调和增益细调,增益粗调分6档,档间增益差20dB(10倍),误差±1dB调节;增益细调范围>20dB。
(2)放大器正负极性响应不对称性:<1dB。
9、局放信号测量:可在连续、放大等显示工作方式下测量局放信号,误差±5%(以满量程计)。
10、具有数据存储,回放功能,具有打印功能,生成标准试验报告。
11、工作环境温度:-10~45℃,相对湿度:≤95%。
12、电源AC220V;频率50Hz;功率300W。
六、数字式局部放电检测仪产品特点说明
1.独立二通道数字式局部放电测量,同步采样、处理、显示;
2.内、外同步随意选择,并具有零标指示及相位分辨功能;
3.显示方式:自由选择椭圆、直线、正弦三种显示方式;
4.单个放电脉冲波形分析、以便确定放电性质;
5.随时保存试验数据和波形,并可重新显示、分析过去已保存的试验记录;
6.增益范围:各通道单独调节,波形显示可随时平滑调节且不影响测量结果;
7.可对特殊或随机波形进行单次捕捉抓取并进行详细分析;
8.抗静态干扰功能,可去除相位固定的干扰信号;
9.相关滤波技术抗干扰功能,可有效去除与电源不同步的随机干扰;
10.带通滤波器采用模拟、数字混合滤波技术,带宽可任意组合,有效抑制各种干扰;
11.任意相位开窗,单窗、双窗任选,360度内任意选择自由开窗;
12.在检测局部放电的同时,能够监视试验电压;
13.对局部放电脉冲进行放电测量、放电时间、波形分析;
14.二维和三维局部放电图谱显示。
15.任意存贮、打印局部放电图形及数据,自动生成试验报告;
