多功能电能表现场校验仪结构外观
多功能电能表现场校验仪简介：

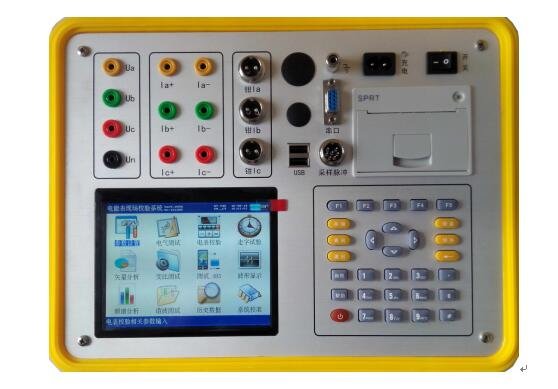

仪器外形正视如图一：

图一、多功能电能表现场校验仪仪器正面试图
仪器面板下方的左侧是液晶显示器，右侧是按键区；上方左侧为接线端子部分，包括：电压输入端子UA、UB、UC、UN；电流输入端子Ia+、Ia-、Ib+、Ib-、Ic+、Ic-（其中Ia+、Ib+、Ic+为电流流入端，Ia-、Ib-、Ic-为电流流出端 ；钳形电流互感器接口（A相钳、B相钳、C相钳）；USB端口，向右为接地端子、光电及脉冲信号接口和232串行口（用于上传保存的数据至计算机）；zui右端为充电器接口（用于连接充电电源）和仪器工作开关；下方为打印机。
仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用zui好在两周内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上。

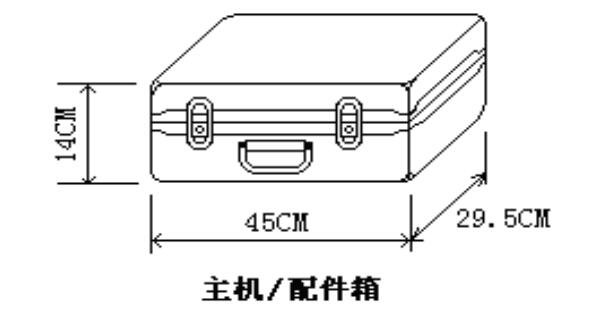

仪器（多功能电能表现场校验仪）的配件箱尺寸，如图二所示：

图二

2、多功能电能表现场校验仪键盘操作
键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。
各键功能如下：
↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。
键：确认键；在主菜单下，按此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。
退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。在参数输入的过程中不起作用。
存储键：用来将测试结果存储为记录的形式。
查询键：用来浏览已存储的记录内容。
设置键：在主菜单按下此键，直接进入参数设置屏。
切换键：出厂调试时生产厂家使用，用户不需用到此键。
自检键：保留功能，暂不用。
帮助键：用来显示帮助信息。
数字（字符）键：用来进行参数设置的输入（可输入数字或字符），与手机的输入模式相似，连续按下时可将要输入的字符在数字和字母之间切换。
小数点键：用来在设置参数时输入小数点。
＃键：保留功能，暂不用。
F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。在有些功能界面（如：电气测试、矢量分析、波形显示等界面）F1和F2用来实现屏幕的锁定和解锁功能。F4键在有些功能界面实现测试结果打印功能。
