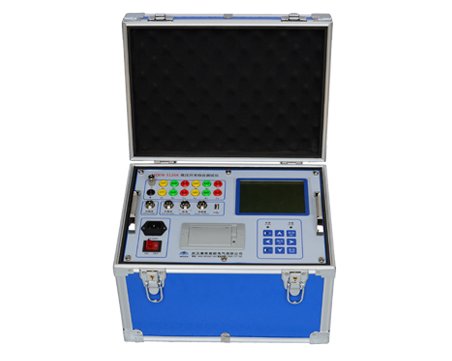

断路器特性测试仪现场接线及注意事项

1、断路器特性测试仪安全准备工作
 首先要保证被试开关处于停电检修预试状态，开关两端地刀接地，将开关处于合闸位置，切断高压断路器的操作电源，避免与仪器内部直流“冲撞”，简单的做法是将控制保险取掉。

2、断路器特性测试仪现场接线
  （1）必须先将仪器金属接地柱可靠与大地相连接；

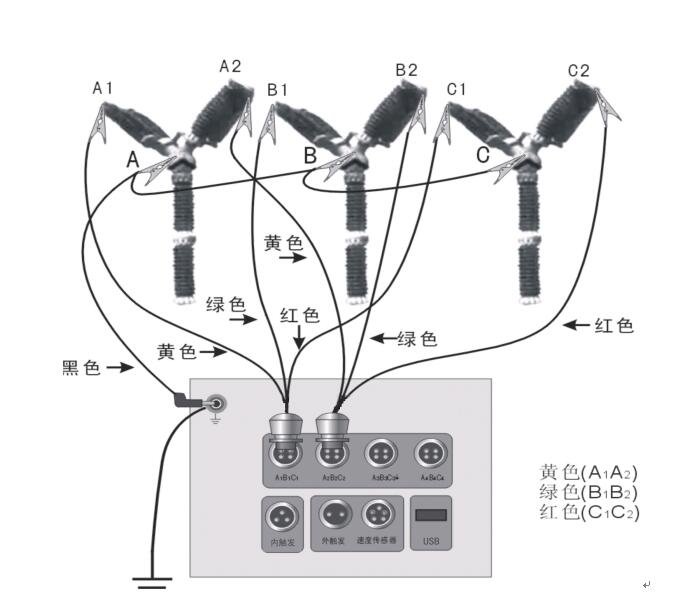

  （2）用测试线将三相断路器的动触头短接，然后与仪器金属接地柱可靠相连，再把开关断口线接好。对于感应电很强的220 kV、500 kV等高压断路器接线最好带上绝缘手套。断口线接线图如图
  （3）安装测速传感器。
  （4）了解其它情况：
①开关的操作电源即分合闸电源是直流还是交流。若是直流就可以用仪器内部电源，若不是直流就必须用仪器以外的电源用外给同步信号触发（外触发）试验。
②操作电源是DC220V还是DC110V，试验前必须设置调节好。
③合分闸控制线的接法。对于液压或弹簧机构而言，其合闸线圈电流小于30A，仪器内部直流电源可直接驱动，合闸控制可直接接合闸线圈上，但最好将线圈前级的辅助节点串进去。对于线圈电流大于30A的电磁机构，仪器内部直流电源无法直接驱动，必须将仪器合闸控制接到合闸线圈的前级接触器线圈上试验。
④对于现场开关存在闭锁的时候,用仪器内电源操作开关做试验时可能遇到无法动作的情况,此时必须解除闭锁才可以试验。或者采用外触发方式试验。
  （5）将开关两端地刀打开，下一步就可以进行测试了。

3、断路器特性测试仪试验完毕拆线
操作仪器对开关进行机械特性试验。试验完毕关闭仪器电源，合上开关两端地刀。拆除仪器分合闸控制线、断口线和速度传感器及其信号线，然后才可以拆除开关动触头短接线，最后拆除地线。然后恢复现场，结束整个试验工作。
