无线三相相位伏安表

来源:www.whmoen.com    更新时间:2020-07-02

无线三相相位伏安表简介:
随着电力行业的发展和微机综合自动化产品的推广应用,保护回路和计量回路的接线正确与否,直接影响到电力系统工作的稳定性和电费计量的准确性,而这两点正是电力系统非常重要的两个方面。

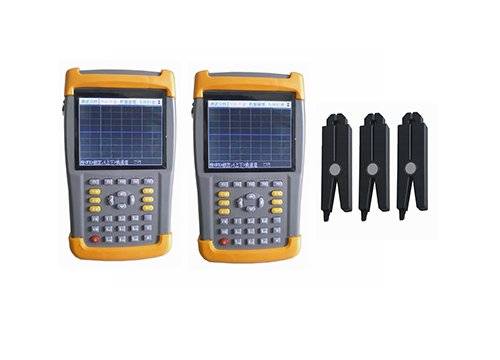

无线三相相位伏安表
由于保护装置和高压计量装置的接线比较多,容易造成错误接线,而又不易被察觉,(尤其是差动保护的复杂接线,有时高、低侧同时引入,又存在不同的联结组别,极易接错,而在平时运行中又可能不会误动或拒动,存在很大的隐患)。我公司根据现场测试需要,适时开发出“电力错接线分析仪”。
该产品集多功能于一身,具有多种测量功能,主要测量功能为:
相位仪功能—校验主变差动保护和母线差动相位的正确性;
电参量测试仪功能—测试电力系统必要的电参量参数;
计量接线检测仪功能—对三相三线电能计量接线进行检测;
谐波含量测试功能—现场测试电压和电流的谐波含量;
示波器功能—显示柱状图,做为简单的示波器,用来观察测试信号波形。
该测量仪器采用DSP交流采样,可同时测量三路电压和三路电流模拟量,仪器六通道相位同屏显示,人机对话界面友好。
在某些情况下,PT的二次信号和CT的二次信号所处位置相隔比较远,无法同时采集,无法完成电压、电流的同时检测,我们提供了主分机模式的无线测量方式,主机、分机分别检测电流和电压,解决了这一难题。
自主研发开模的手持式结构,高强度工程塑料,坚固且轻便,使用简便,大大方便了现场使用,是电力工作者的得力助手。

无线三相相位伏安表功能特点
1、三路电压、三路电流相位同屏显示,对于复杂差动保护装置可采用双钳法进行多次测量zui终绘制出完整的六角图。
2、采用钳形电流互感器接线,不用断开电流回路,安全方便。
3、可进行复杂保护装置的相位分析,判断接线是否正确,并给出正确的接线图以供对比。
4、可进行常规电参量测试,同时显示三相电压、三相电流、三相有功功率、三相视在功率、三相相位角;并可直读折算到互感器一次侧的电压幅值、电流的幅值、功率的数值。
5、可进行三相三线高压计量装置错误接线检查,能对三相三线48种接线进行分析判断,直接给出分析结果;查处恶意改变计量接线的窃电手段,有效避免电费流失。
6、可进行现场被测信号的谐波分析,能分析出2-50次谐波的各次含量,自动计算出总谐波失真度。
7、提供无线测量模式,解决电压信、电流信号相隔远而无法测试的问题。
8、大屏幕、高亮度的彩色液晶显示,全汉字图形化菜单及操作提示实现友好的人机对话,硅胶触摸按键使操作更舒适、手感更佳,液晶宽温、带亮度调节,适应冬夏各季环境应用。
9、大容量锂电池供电,连续工作长达8小时。
10、用户可随时将测试的数据以记录的形式保存下来,以供集中统一管理、备案、查阅,可存储1000组以上的数据。
11、可将保存的记录上传到后台管理计算机,进行综合分析,评审。
12、具备万年历、时钟功能,实时显示测试工作进行的日期及时间。
13、体积小、重量轻,便于现场使用。
14、预留USB接口,可用仪器来替代优盘等移动存储设备。



无线三相相位伏安表技术指标
1、输入特性
电压通道数量:3通道
电压测量范围:0~450V
电压显示分辨率:0.01V
电流通道数量:3通道
电流测量范围:0~10A
电流显示分辨率:0.0001A
相位测量范围:-180°~+180°
谐波分析次数:2~63次
无线通讯距离:≥500米
2、准确度
电压:±0.2%
电流、功率:±0.5%
相角:±1°(有线),±2°(无线)
谐波电压含有率测量误差:≤0.3%
谐波电流含有率测量误差:≤0.5%
3、工作温度:-15℃~ +40℃
4、充电电源:交流160V~260V
5、绝缘:⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
         ⑵、工作电源输入端对外壳之间承受工频2kV(有效值),历时1分钟实验。
6、体积:主机250mm×158mm×58mm,分机250mm×158mm×58mm
7、重量:1.8kg
