无线相位伏安表

来源:www.whmoen.com    更新时间:2020-07-02

无线相位伏安表用途
ME3001S无线相位伏安表是理想的无线相位测量及多功能仪表。可以单机测量交流电压、交流电流及电压、电流之间的相位,通过无线连接,实现双机同步测量变电站内部不同位置之间电压、电流的相位以及进行无线PT核相、无线带负荷测试功能。
产品操作简单、使用方便、测量快速、稳定、结果可靠,是电力系统电能计量和继电保护专业,进行二次回路现场检测的新一代仪表,也广泛适用于电气设备制造、石油化工、钢铁冶金、铁路电气化、科研教学等部门。具有以下用途:
1、对电流电压相位的测量,可用于电压核相,检测继电保护各组PT、CT之间相位关系,检查变压器接线组别;对电能表接线进行检查,判断正确与否;
2、具有谐波分析功能,可作为电能质量分析仪使用;
3、具有大容量数据存储,可以作为电量参数记录仪使用;
4、电流测量精度高,可作为漏电流表使用。

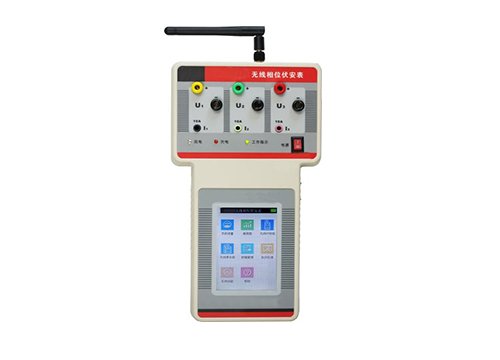

无线相位伏安表

无线相位伏安表技术参数
1、测量精度
在表2.1 规定的参比工作条件下,主从机各测量参数基本误差极限见表2.2。
1.1参比条件

影响量

参比值或范围

允许偏差

环境温度

23℃

±5℃

环境湿度

(45~75)%RH

工作电源

内置电池供电

外部电磁场干扰

应避免

工作位置

被测电流导线在钳口中心位置

被测信号波形

正弦波(失真因子β),见注1

β=0.01

被测信号频率

50HZ

1%

相位频率测量时被测信号
幅值范围

电压: 100V±25V
电流: 1A±0.2A




表2.1 参比工作条件

1.2基本误差

幅值测量误差:

表2.2:误差表1

频率、相位测量误差:

表 2.3:误差表 2

功 能

量 程

分辨率

精 度



电压(U)
(0~500V)

500V

1V



±0.2%量程

200V

0.1V

20V

0.01V



电流(I) (10A电流钳)

10A

0.01A



±(0.3%读数+0.2%量程)

2A

0.001A

200mA

0.1mA

1.3无线相位伏安表额定工作条件
在表2. 4规定的额定工作条件下,各测量参数的工作误差不超过基本误差的二倍。

影响量

参比值或范围

允许误差

环境温度

0~40℃

环境湿度

( 20~85) %RH

工作电源

内置电池供电

外部磁场干扰

应避免

工作位置

被测电流导线可在钳口内任意位置

被测信号波形

正弦波(失真因子β) 见注1

β=0.05

被测信号频率

50Hz

2%

相位频率测量时
被测信号幅值范围

电流: 5 mA~10A
5mA~20 mA见注2



表2.4 额定工作条件
注1:电压和电流为真有效值原理测量,对波形无要求, 相位测量为基波相位, 抗干扰能力强;
注2:5~20 mA电流范围时,测相误差极限: ±3.0° 。

2、测量特性说明
2.1电压通道
输入方式:电压互感器隔离采样输入
测量方式:真有效值(RMS) 原理
输入阻抗:500KΩ 电压量限:500V 2.2
2.2电流通道
输入方式:钳形电流互感器采样输入
测量方式:真有效值(RMS) 原理
2.3无线相位伏安表相位测量
仪表可测量并显示所有输入量之间的相位。所显示的相位值均为在按规定的正方向输入(参看第三章)信号时, 后一向量滞后于前一向量的相位值。在所规定的输入信号幅值范围内其误差见下表:

型号

ME3001S

误差范围



幅值范围

50V-400V , 0.5A-5A

±1°

3V-500V, 20mA-10A

±2°

3V-500V, 5mA-20mA

±3°

2.4频率测量
仪表测量频率时,主从机无线通信正常,主机进行实时测量,主机有U0输入, 主从机就由U0取样,没有U0输入,就由I0取样,其取样依次为U0、 I0、U1、 I1、U2、 I2、 U3、 I3。单机工作,从机取样依次为U1、 I1、 U2、 I2、 U3、 I3。
频率测量的信号幅值范围:电压: 3V—500V,电流: 5mA—10A

3、无线通信
ME3001S主从机间无线通信距离为空旷环境下100 米。
主机测量时,通过无线不断查询从机,若与从机通信成功,即开始与从机进行无线同步测量;若没有查询到从机,则进入单独测量状态。
从机开机后,自动进入单机测量状态,若接收到主机无线同步指令,开启与主机同步的测量;当无线通信中断,则自动进入单机测量状态。
4、安全特性
主机的一路电压与仪器内部绝缘隔离,一路电流采用钳形电流互感器输入, 从机的三路电压输入通道与仪器内部绝缘隔离,三路电流采用钳形电流互感器输入,安全可靠。
4.1耐压
电压输入端、 交流充电电源输入端与仪表外壳之间, 钳形电流互感器铁芯与付边绕组引出线及钳柄之间能承受2KV / 50Hz 正弦波交流电压历时1分钟的试验。
4.2绝缘电阻
在2.3.1 所述试验点之间绝缘电阻均大于100MΩ/1000V测量电压。

5、指示灯说明
从机开机时工作指示灯为绿色;电池电量不足时,欠电指示灯点亮为红色; 充电时,充电指示灯点亮为红色,充电完成后,充电指示灯变为绿色。

6、无线相位伏安表外形尺寸、重量
主机:140mm×70mm×35mm 0.3kg
从机:230×125×43mm 0.5kg
钳形电流互感器:140×40×19mm 0.16 kg / 把
铝合金箱:340×265×115mm
