变压器油色谱分析仪原理

来源:www.whmoen.com    更新时间:2020-08-04

变压器油色谱分析仪厂家简介
武汉摩恩提供变压器油色谱分析仪厂家价格、变压器油色谱分析仪厂家报价,产品选型,技术支持,变压器油色谱分析仪是用气相色谱法测定绝缘油中溶解气体的组分含量,是发供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障,以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。
变压器油色谱分析仪厂家
第一章  变压器油色谱分析仪厂家简介
1.1  变压器油色谱分析仪厂家变压器油色谱分析仪的工作原理
气相色谱分析技术是按照中华人民共和国国家标准GB/T 17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》、中华人民共和国电力行业标准GB/T 7252-2001《变压器油中溶解气体分析和判断导则》中推荐的气相色谱仪流程而设计制造的电力系统专用气相色谱仪。
该机采用三检测器流程,一次进样,双柱并联,一次分流。在检测灵敏度,色谱峰的分离度和定量准确性方面都优于国标及行标的要求。连接网络型专用色谱工作站,成为电力行业充油电气设备的制造企业——变压器厂、互感器厂、高压电瓷厂、套管厂等;及使用企业——发电厂、供电局等单位性能zui为优越,操作zui为简便、检测zui为灵敏的高效专用气相色谱仪:

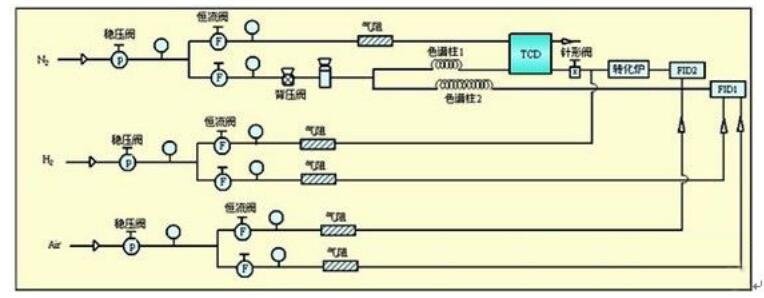

图1.1  变压器油色谱分析仪工作原理简图

变压器油色谱分析仪工作原理简图


1.2  变压器油色谱分析仪厂家变压器油色谱分析仪的特点
众所周知,传统电力气相色谱仪是以1台色谱仪、1台AD转换器、1套计算机、1套打印机的方式工作的。这种工作方式使得色谱仪配备较多的用户在使用和管理上非常不便,并且设备重复投资、浪费严重。在当今技术高速发达的今天,计算机可以说是贬值zui严重的商品之一。配备大量的计算机也给用户在设备管理和数据管理上带来诸多不便。同时这种传统的使用模式往往要采用一个厂家的电力气相色谱仪,又要采用另外一个厂家的工作站配合才能使用,使得系统整体的功能难以发挥、系统的性能也难以提高,对于用户提出的功能增加就更无从谈起了(比如数据的远程传输、多台仪器的监控等)。
针对这一传统电力气相色谱仪的使用弊病,我公司利用其强大的技术开发实力,采用了全新的工业造型、电子线路,并将当今的主流技术(IP技术)应用于电力气相色谱仪,开发出的新型电力气相色谱仪。仪器彻底摒弃了停产芯片或拆机芯片以及即将淘汰的RS232通信串口,采用了zui新的高集成度的工业级芯片、总线技术、以太网技术、微流量气体控制技术以及数据处理技术、优化了温控程序和气路控制,从根本上提高了仪器的可靠性和可维护性。
    系列网络化电力气相色谱仪由于采用了网络技术并内置了谱图数据处理技术,彻底打破了现有国产色谱仪的繁琐笨重的工作模式。使得多台色谱仪共用1套计算机完成数据分析、打印、存储成为现实,并实现了仪器的远距离监控和色谱数据的远距离传输,zui大程度的降低了用户的实验室投资以及运行费用,方便了企业管理人员对产品质量的实时跟踪管理。下图1.2为色谱仪工作运行简图。

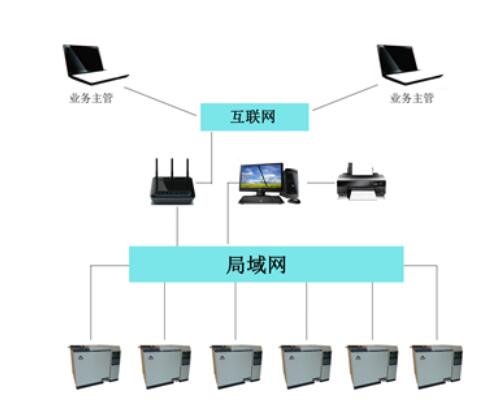

图1.2  变压器油色谱分析仪的运行简图
变压器油色谱分析仪厂家变压器油色谱分析仪特点:
★ 采用了技术先进的10/100M自适应以太网通信接口、并内置IP协议栈、使仪器可以轻松的通过企业内部局域网、互联网实现远距离的数据传输;方便了实验室的架设、简化了实验室的配置、方便了分析数据的管理;
★ 仪器内部设计3个独立的连接进程,可以连接到本地处理(实验室现场)、单位主管(如质检科长、生产厂长等)、以及上级主管(如环保局、技术监督局等),可以方便地使单位主管和上级主管实时监控仪器的运行以及分析数据结果;
★ 仪器配备的网络版工作站可以同时支持多台色谱仪工作(253台),实现数据处理以及反控,简化了文档管理,并zui大程度的降低了用户的实验室投资以及运行费用;
★ 仪器可以通过互联网连接到生产厂家,实现远程诊断、远程程序更新等(需用户许可);
★ 仪器可配备的5.7寸彩色液晶屏或彩色触摸屏,满足不同的用户需求;
★ 系统具有中、英文2套操作系统,可自由切换;
★ 仪器采用了多处理器并行工作方式,使仪器更加稳定可靠;可满足复杂样品分析,可选配多种高性能检测器选择,如FID、TCD、ECD、FPD和NPD,zui多可同时安装四个检测器。也可采用检测器追加方式,在仪器购入后很方便的选购安装其它检测器;
★ 仪器采用模块化的结构设计,设计明了、更换升级方便,保护了投资的有效性;
★ 全新的微机温度控制系统,控温精度高,可靠性和抗干扰性能优越;具有六路完全独立的温度控制系统,可实现十六阶程序升温,使该设备能胜任更大范围的样品分析;具有柱箱自动后开门系统,使低温控制精度得到提高,升/降温速度更快;
★ 仪器设计定时自启动程序,可以轻松的完成气体样品的在线分析(需配备在线自动进样部件);
★ 全微机控制键盘的操作系统,操作简单、方便;并设计检测器自动识别技术;具有故障诊断以及断电数据保护的功能,可自动记忆设定参数;
★ 色谱机内置低噪声、高分辨率24位AD电路,并具有基线存储、基线扣除的功能。
★仪器配备国内主流“变压器油气体分析工作站”,功能强大、操作简洁;

1.3  变压器油色谱分析仪厂家系列变压器油色谱分析仪的技术指标
变压器油色谱分析仪由进样器、检测器、色谱柱箱、镍转化炉、气体流量控制系统、电路控制检测系统及网络版专用工作站等组成。
1.3.1  变压器油色谱分析仪厂家主要技术指标
色谱仪外观大气、结构合理的设计,同时加载了我公司自主研发的彩屏显示技术、气体电子流量控制技术。使其的自动化水平和整体性能得到了大幅提高。缩短了国产机型与进口机型的差距,加之本仪器独特的网络远程传输及控制功能,使仪器在无人值守、分散监测、集中控制成为现实。

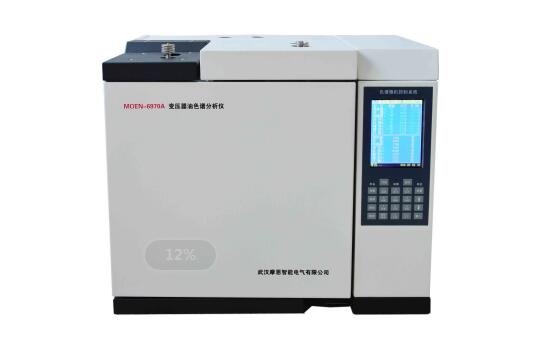

图1.5变压器油色谱分析仪外观图(以实物为主)
主要技术指标:
●温控区域:6路
●温控范围:室温以上8℃~450℃,增量: 1℃, 精度:±0.1℃
●程序升温阶数:16阶
●程升速率:0.1~39℃/min(普通型);0.1~80℃/min(高速型)
●气体控制:机械阀控制方式、电子流量压力控制方式任选
●外部事件:4路;辅助控制输出4路
●进样器种类:填充柱进样、毛细管进样、六通阀气体进样、自动顶空进样任选
●检测器数目:3个(zui多);
●启动进样:手动、自动任选
●通信接口:以太网:IEEE802.3


1.3.2 变压器油色谱分析仪厂家检测器技术指标
氢火焰离子化检测器(FID)
●检测限:Mt≤3×10-12g/s (正十六烷);
●噪音:≤5×10-14A
●漂移:≤1×10-13A/30min
●线性范围: ≥106
zui高使用温度:≤450℃
热导检测器(TCD)
●灵敏度:S≥3500mV•ml/mg(正十六烷)(放大1、2、4、8倍任选)
●噪声:≤10μV
●基线漂移:≤30μv/30min
