氧化锌避雷器阻性电流测试仪选型

来源：www.whmoen.com    更新时间：2019-12-24

武汉摩恩提供氧化锌避雷器阻性电流测试仪产品选型、氧化锌避雷器阻性电流测试仪厂家报价，产品选型，技术支持，氧化锌避雷器阻性电流测试仪是为氧化锌避雷器的带电检测而设计的专用仪器。它可以在设备运行状态下对其泄漏电流等参数进行精确、稳定的测量，及时发现氧化锌避雷器内部绝缘受潮及阀片老化等危险缺陷。

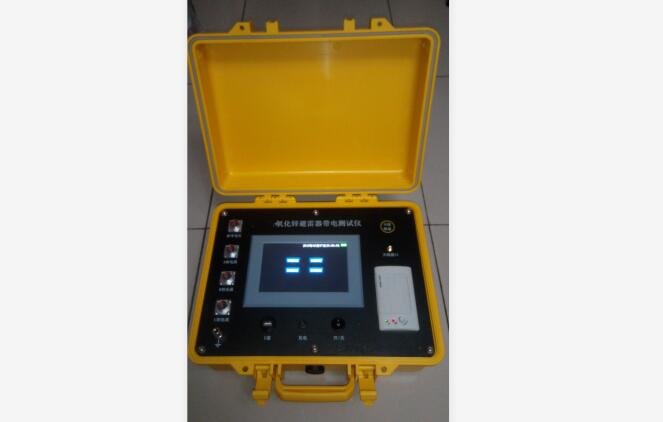

氧化锌避雷器阻性电流测试仪开机界面和主菜单
打开开关，仪器显示开机欢迎界面，3秒后自动进入主菜单（如图3.2所示）。主菜单有四个选项：单相测量、三相测量、历史数据和系统设置。

氧化锌避雷器阻性电流测试仪主菜单
点击单相测量，可进行单相测量；
点击三相测量，可进行三相测量；
点击历史数据，可查询历史数据；
点击系统设置，可进行日期、时间设置。
下面分别对以上四个按键进行详细介绍。


氧化锌避雷器阻性电流测试仪测量接线
1 要点

遵守高压试验安全工作规程。
开机前仪器应可靠接地。
取全电流：单相MOA接A（黄）通道，三相对应接A（黄）B（绿）C（红）。
取电压信号：单相参考电压接A（黄）通道，三相对应接A（黄）B（绿）C（红）。
无线发射机放在PT箱上比放在地面上，无线通讯效果好。
主机和无线发射机都可以边充电边工作。
连接PT电压的电线上都有0.1A保险管，不要用其它规格保险管或导线代替。
仪器只能用于低压小电流测试，所有引线必须远离高电压。

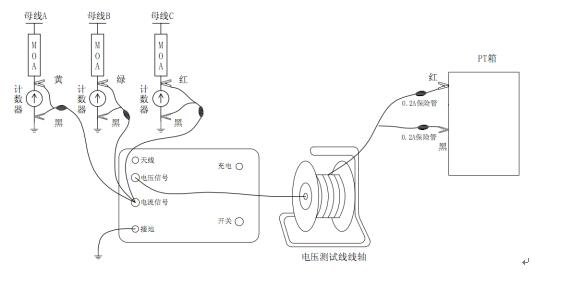

2 有线方式接线示意图

1  三相测量有线方式接线示意图

仪器接线图如图4.1所示，接线步骤如下：
①仪器必须可靠接地。
②连接电压测试线：电压信号取自高压PT二次侧100V/绕组，电压测试线的红色线夹接绕组的相线，黑色线夹接中性线。电压信号经过隔离器（已置于仪器内）处理，隔离器的输入阻抗大于300kΩ，测试线末端配有0.1A保险管，不会因发生故障影响电压互感器的正常运行。
③连接电流测试线：首先将电流信号线的黑色线夹与被测氧化锌避雷器的接地线可靠连接，然后通过绝缘操作杆将电流信号线的红色线夹与避雷器放电计数器的上端连接，电流测试线的内阻为零以便将避雷器泄漏电流引入仪器内部。
④当进行三相测量时，电压接在B相高压PT二次侧上。三相电流分别连接电流信号线：首先将电流信号线的黑色线夹与被测氧化锌避雷器的接地线可靠连接，然后通过绝缘操作杆将电流信号线的黄、绿、红色线夹分别与避雷器A、B、C放电计数器的上端连接，电流测试线的内阻为零以便将避雷器泄漏电流引入仪器内部。

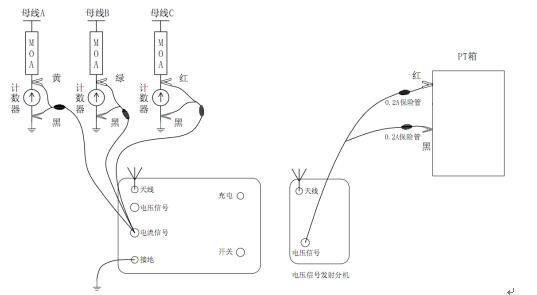

3 无线方式接线示意图

2  三相测量无线方式接线示意图

武汉摩恩提供氧化锌避雷器阻性电流测试仪产品选型、氧化锌避雷器阻性电流测试仪厂家报价，产品选型，技术支持，氧化锌避雷器阻性电流测试仪是为氧化锌避雷器的带电检测而设计的专用仪器。它可以在设备运行状态下对其泄漏电流等参数进行精确、稳定的测量，及时发现氧化锌避雷器内部绝缘受潮及阀片老化等危险缺陷。
