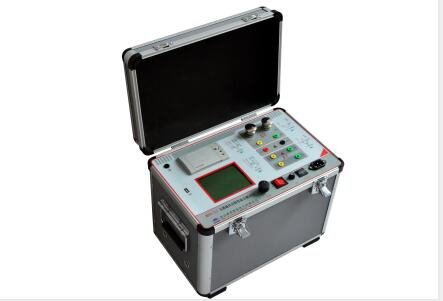

互感器伏安特性测试仪
互感器伏安特性测试仪厂家产品主要性能特点
1.仅需设定测试电压、电流和步长,装置将自动升压并能自动将伏安特性测试曲线描绘出来,省去手动调压、人工记录、描曲线等烦琐劳动。快捷、简单、方便。
2.功能全面,可测试CT/PT伏安特性、变比和极性、10%的误差曲线、角差、比差。
3.可外接升压器扩展输出电压范围。
4.伏安特性试验单机输出电压0-2500V、电流0-20A;采用外接升压器输出电压0-4000V、电流0-1.5A,可做500KV等级1A的互感器伏安特性试验。
5.220V单电源输入,避免了使用380V时的危险。
6.大屏幕液晶显示,测试时直接显示伏安曲线图,直观方便。自带微型打印机,可方便打印测试数据。
7.采用数字键盘,方便数字输入。
8.带有大容量存储器,可存储100组测试数据,掉电不丢失。
9.RS232通信接口,可连接电脑进行试验,测试数据也可上传至电脑编辑保存。

互感器伏安特性测试仪厂家主要技术参数


输出范围

伏安特性测试参考负载能力

测量准确度

内置升压器

0~2500V(220V电源)
0~20A

1A/2500V
2A/1500V  5A/600V
10A/220V  20A/30V

在二次侧电压≥50V,
二次侧电流 ≥200mA时:
伏安特性准确度:0.5级
变比测量准确度:0.5级

外置升压器

0-4000V/1A

1A/4000V

在二次侧电压≥50V,
二次侧电流≥200mA时:
伏安特性准确度:0.5级
变比测量准确度:0.5级

内置升流器

0---600A

800VA

变比测量精度<1%

主机工作电源

AC 220V  50 Hz /60Hz(±2 Hz)

工作环境温度

-10°C ~ +50°C

测试仪主机体积

425(L)×300(W)×290(H) mm³

测试仪主机重量

26Kg


互感器伏安特性测试仪厂家基本结构
基本结构由测试仪主机和可选购的外接升压器组成。
测试仪主机由内置升压器、DSP控制电路、采样处理电路、320×240点阵全汉化LCD、40列微型打印机、PC通信接口、主机电源以及测试所需的各种接口等部分组成。
3.面板说明

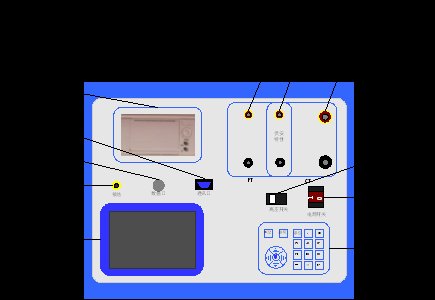

互感器伏安特性测试仪厂家仪器面板图
互感器伏安特性测试仪厂家仪器面板图
(1)PT变比测试二次侧输入端子
(2)CT/PT伏安特性测试电压输出端子
PT变比测试一次电压输出端子
CT变比测试二次电流输入端子
(3)CT变比测试一次侧输出端子
(4)高压输出开关
(5)工作电源开关
(6)数字键盘
(7)面板打印机
(8)RS232通讯口
(9)外部升压器测量的数据口
(10)安全接地端子
(11)液晶屏

互感器伏安特性测试仪厂家系统设置
互感器伏安特性测试仪厂家系统设置

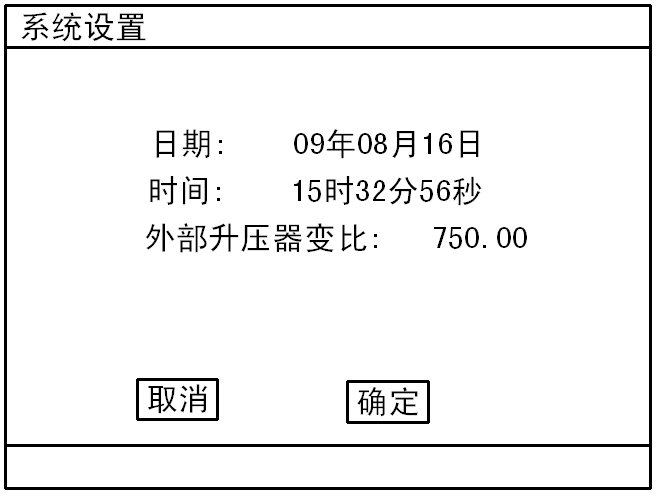

图14 系统设置界面
在主菜单中选择系统设置,则显示上图界面,在该界面中可以修改系统的时间,设置外部升压器变比。
说明:升压器变比的设置方法应根据所使用的升压器参数确定,计算方法:升压器变比=升压器高压侧电压/升压器数据口电压,例如升压器高压电压为3000V,数据口电压为4V,那么对应变比就是750。
