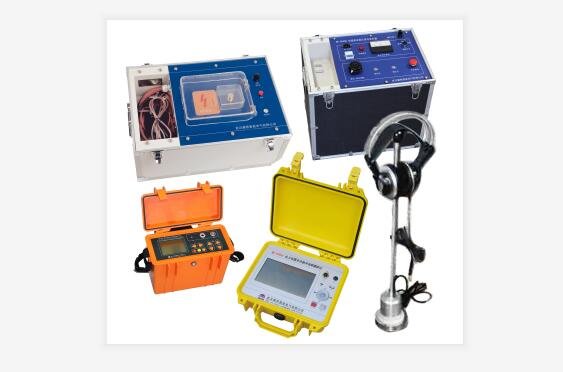

多次脉冲电缆故障测试系统厂家简介
武汉摩恩提供多次脉冲电缆故障测试系统厂家价格、多次脉冲电缆故障测试系统厂家报价，产品选型，技术支持，多次脉冲电缆故障测试系统采用低压脉冲、多次脉冲、电压取样、电流取样，实现一机多功能的测试方法，对于任何高阻故障均呈现最简单的类似于低压脉冲短路故障波形特征，极易判读。多次脉冲电缆故障测试仪内部采用winxp系统，界面采用中文显示，最大测试距离为＞16Km，DFDL-T多次脉冲电缆故障测试仪操作简单、何人都能方便、准确地判读波形，标定故障距离，达到快速准确测试电缆故障的目的。
多次脉冲电缆故障测试系统厂家ME-9006A电力电缆故障综合测试仪
一、
多次脉冲电缆故障测试系统厂家ME-9006A电力电缆故障综合测试仪功能特点
1.多种测距方法：
低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。
脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。
多次脉冲法：世界上最先进的测距方法，是二次脉冲法的改进。波形明确易于识别，测距精度高。
2.200MHz实时采样：
国内同类仪器最高采样频率，与国际最高水平接轨。
提供最高0.4m的测距分辨率，测量盲区小，对近端故障和短电缆特别有效。
3.触摸操作和机械按键两种操作方式
触摸按键，操作更加灵活，具有手势操作功能。
可以对光标进行拖拽，双击操作，定位更加简单、方便。
兼容机械按键操作，五向按键，操作更加人性化。
4.LED大屏幕彩色液晶显示，界面友好：
波形清晰，尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于识别。
7寸大屏幕液晶，160°可视角度，显示内容丰富、直观。
功能菜单简单实用，功能强大。
5.画中画暂存显示功能
界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。
6.嵌入式操作系统
设计采用嵌入式操作系统Microsoft Windows CE 6.0+ARM9的结构设计，稳定的软件设计，更高的处理速度。
专用的软件管理平台，完成软件升级、备份、还原等功能，使软件维护更加方便。
7.标尺功能
可以设置1个起点，10个接点，1个故障，1个全长。（详细操作见以后章节），直观显示电缆的基本情况，
屏幕同时显示标尺和测试波形，使分析电缆波形更直观、更易懂。
8.波形存储、计算机联机通讯：
可在机内存储大量波形。
使用U盘进行波形数据的导入导出。
可以和计算机（台式机或笔记本机）连接，进行联机通讯。
提供计算机后台管理软件，对U盘转储的数据或联机数据进行数据管理。
9.电源管理：
仪器在2分钟内没有任何操作时，将减弱背光；10分种没有操作，将自动关机，以减少电量消耗；当电池欠压时，仪器也将自动关机，以保护电池。
内置聚合物锂离子电池，配有专用锂电池充电器，提供可靠的充电方式。
工作时间长：使用充满电的聚合物锂离子电池，仪器能连续工作5小时以上(电池老化后使用使用时间会缩短)。
10.坚固机壳，质轻便携。
二、
多次脉冲电缆故障测试系统厂家技术指标
1.工作模式：低压脉冲、脉冲电流、多次脉冲。
2.信号增益调节范围：70dB。
3.低压脉冲发射电压：30V。
4.最高分辨率：0.4m。
5.最大采样频率：200MHz实时采样。
6.最大测距范围：100km。
7.测距盲区：2m。
8.通讯接口：USB。
9.电源：聚合物锂离子电池组，标称电压7.4V。
10.按键：采用丹麦进口按键，可靠性不小于1千万次。
11.电池供电时间：使用充满电的聚合物锂离子电池，可以连续使用5小时以上(随着电池的老化，连续使用时间会相应缩短)。
12.充电器：输入AC220V，50Hz，充电电流2A，充电时间8小时。
13.体积：274×218×81mm
14.质量：3.5kg
15.使用条件：
1) 温度：-10℃～+40℃；
2) 湿度：5％～90％RH（25℃）；
3) 海拔：h<4500m。
三、多次脉冲电缆故障测试系统厂家仪器结构及操作方法
（一）、多次脉冲电缆故障测试系统厂家整机组成
16.ME-9006A电力电缆多次脉冲故障测距仪包括：仪器主机、低压脉冲法测试导引线、脉冲电流及多次脉冲法测试连接线、脉冲电流法信号耦合器、充电器等。
（二）多次脉冲电缆故障测试系统厂家主机面板

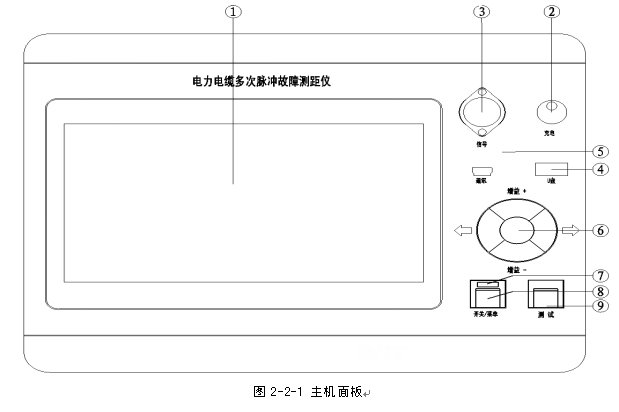

主机面板，见图2-2-1所示：
其中：
1.液晶屏幕：显示各种信息，显示的内容在以后章节中有详细介绍。
2.充电接口：接充电器，用来给仪器内置聚合物锂离子电池组充电。
3.信号插孔：接测试连接线。不同的工作模式须接不同的连接线。
4.U盘接口：插入U盘，用来存储波形或导入波形。
5.通信接口：和PC机进行联机通信
6.五向按键：该按键由5个按键组成，分别为向上键、向下键、向左键、向右键、确定键。
7.开机状态指示灯：指示开机状态，点亮表示开机。
8.开关/菜单键：该按键为开机键和菜单键复用键，作为开机键时，用来打开或关闭仪器电源，长按开机，长按关机。在开机状态下作为菜单键使用，短按进入菜单模式，此时可以使用五向按键操作菜单，再按一次，退出菜单模式。
9.测试键：按下进行测试
多次脉冲电缆故障测试系统厂家ME-9006B电缆测试高压信号发生器
一、多次脉冲电缆故障测试系统厂家功能特点
1、一体化设计，储能电容器内置，无高压外露。
2、高压输出直接接至故障电缆，操作安全，接线简便。
3、多重安全防护，高压零位启动，断电后自动释放高压电容储能。
4、多种工作方式，输出直流高压连续可调。
二、多次脉冲电缆故障测试系统厂家技术指标
1、输出冲击电压：0～35KV可调
2、最大储能：1000J
3、电源：交流220V，50Hz
4、体积：560mm×520mm×380mm
5、质量：40kg
三、多次脉冲电缆故障测试系统厂家设备结构
ME-9006B电缆测试高压信号发生器的三维示意图如图2-1-1，其面板布置见图2-1-2.

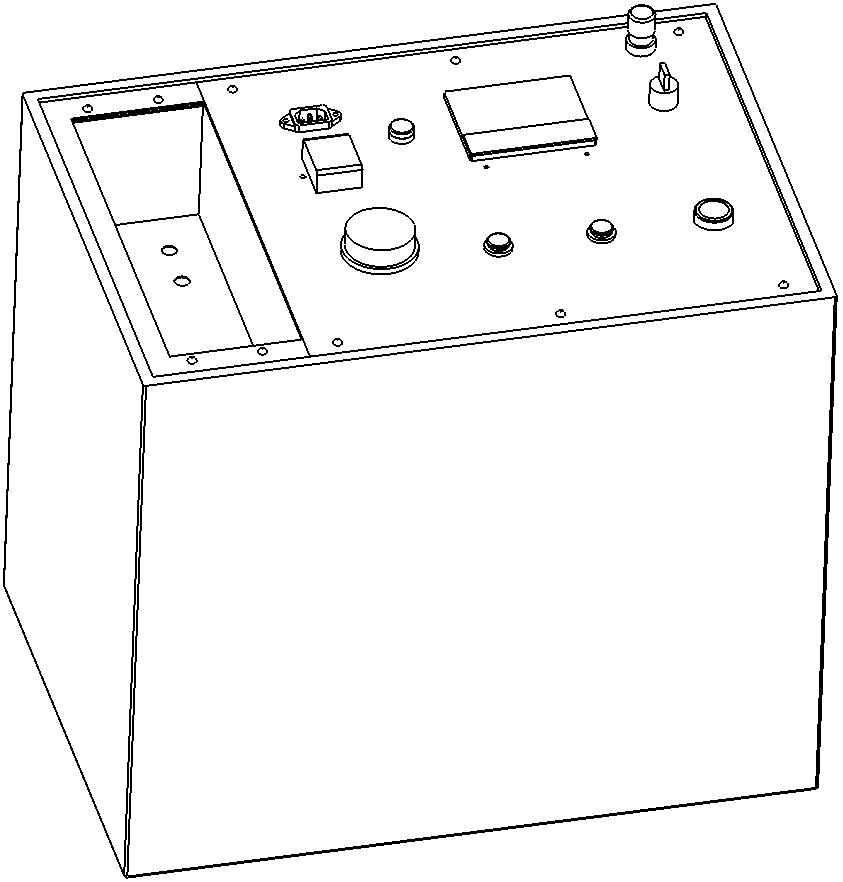

图2-1-1 三维示意图
控制面板见图2-2-1：

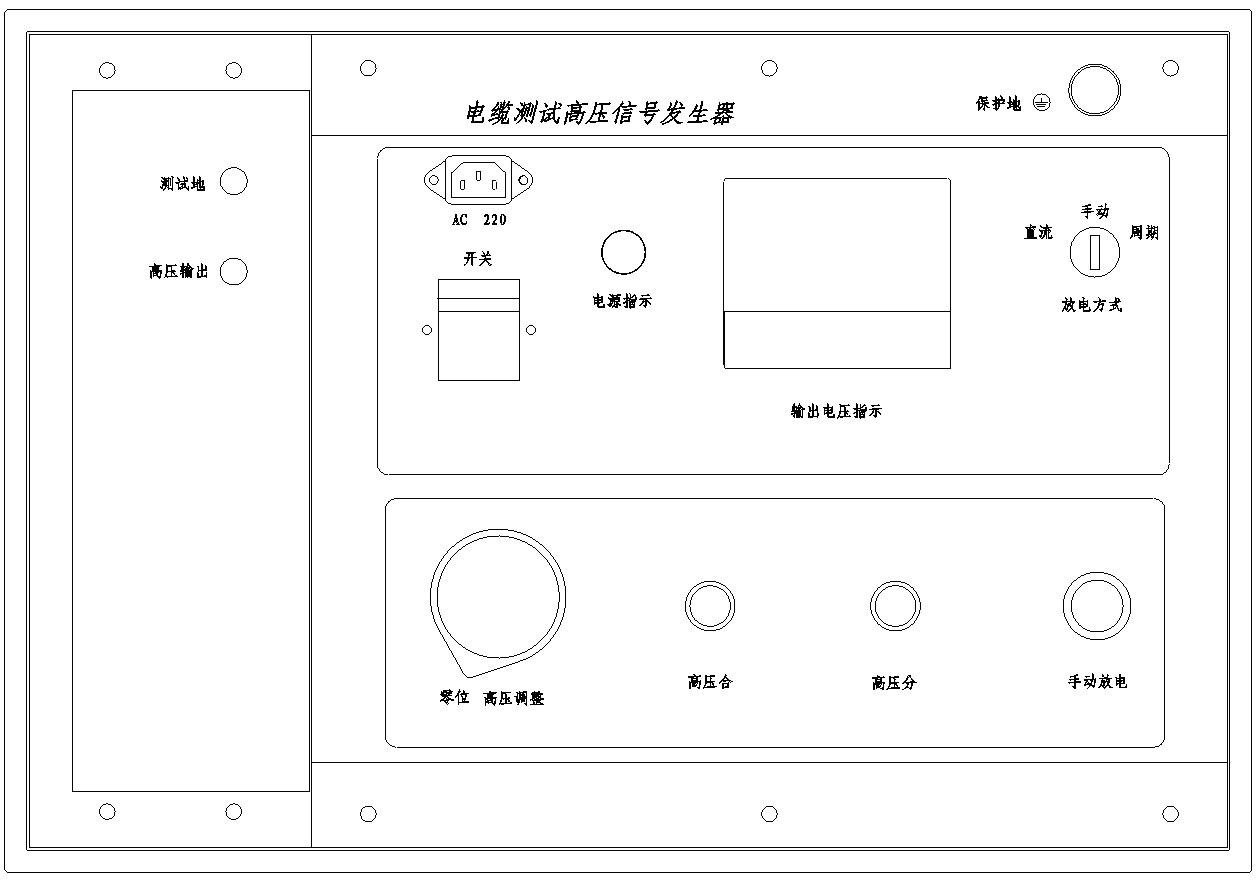

图2-2-1 控制单元面板
其中：
1、AC220V 插座：接220V，50Hz 交流电源。
2、电源开关 ：用来开关ME-9006B的工作电源。
3、电压调整 ：根据被测电缆的耐压水平调节输出电压。
4、电压显示：电压表显示输出电压。当设备对电缆进行一次高压冲击时，若高压表的数值变化较大，说明故障点已经被击穿；若高压表的数值变化较小，说明故障点没有击穿。
5、放电方式 选择开关：放电方式 有 直流 、手动 和 周期 三个档。直流 档是专门为闪络性故障测距设置的，通常与高压调整配合使用。手动 档是为高阻性故障测距设置的，只有按一下 手动放电 按钮才进行一次放电，周期 档是为故障定点设置的，设备在该挡时将按照放电周期设定的时间周期自动放电。当使用ME-9008多功能电缆故障定点仪进行声磁同步精确定点时，应选择周期 放电模式。
6、高压合：打开ME-9006B的电源后，所有信号都没有输出，只有调压旋钮在零位时按高压合才能启动高压电路工作。
7、高压分 按钮：用来停止高压电路工作，同时将内部的高压储能电容存储和被测电缆上的电荷放掉。
8、手动放电 按钮：当 放电方式 选择开关在 手动 位置时，只有按一下 手动放电 按钮才进行一次放电和信号输出，当选择 直流 和 周期 档时，该按钮无效。
9、电源 指示灯：当打开ME-9006B电源后，此指示灯亮。
10、高压 指示灯：高压电路工作指示。高压电路工作时该指示灯点亮。
11、高压输出线：高压信号的输出连接线。连接被测的故障电缆，将高压信号发生器产生的高压与信号施加到故障电缆。其中，红色夹钳为负高压输出，黑色夹钳为测试地。相铠故障时黑色夹钳接电缆护层，红色夹钳接故障芯线，而相间故障时，黑色夹钳和红色夹钳分别接两故障芯线。为了确保人身安全，控制单元内部设有工作电源停电后能自动对电缆放电的装置。在ME-9006B电缆测试高压信号发生器工作时，要远离输出夹钳。设备使用完毕后，要先放电，当高压表指示为零后再拆线。
12、保护接地：是设备保护接地点，为保障人身及设备安全，必须可靠接地。
四、多次脉冲电缆故障测试系统厂家注意事项
1、仪器为高压设备，使用时应按规程操作，同时要有相应的监护措施。仪器使用完毕后器输出端一定要充分放电，确保人身安全。
2、严禁拆卸仪器，仪器内部部分电路有高压储能，即使在断电状态拆卸仪器也会有触电危险。
3、仪器若出现问题，请不要试图自行维修，以免发生触电危险。请立即与本公司联系，由本公司专业人员处理。
安全警告：
仪器最大输出电压35kV，注意安全！
在仪器工作时要远离输出夹钳！
不得将金属物插入仪器内！
仪器严禁拆卸！以防触电！
多次脉冲电缆故障测试系统厂家ME-9006X电缆测试多次信号耦合器
一、多次脉冲电缆故障测试系统厂家功能特点
1、采用了目前国际上最先进的“多次脉冲法”技术和脉冲平衡技术，更 加突出了故障点的反射波形，测试波形识别更加容易。
2、具有安全的高压保护措施，实现测量回路与高压冲击电源的电气隔离，保证测距仪在冲击电压环境下工作的安全，无损坏、不死机。
3、接线简单，可与其他的高压设备配合使用。
4、无高压外露，安全可靠。
二、多次脉冲电缆故障测试系统厂家技术指标
5、测试脉冲电压：300V（P－P）
6、允许输入冲击电压：小于35kV
7、允许输入冲击能量：小于2000J
8、电源：交流220V，50Hz
9、体积：560mm×230mm×220mm
10、质量：7kg
三、多次脉冲电缆故障测试系统厂家设备结构
ME-9006X电缆测试多次信号耦合器的三维示意图如图2-1-1，其面板布置见图2-1-2

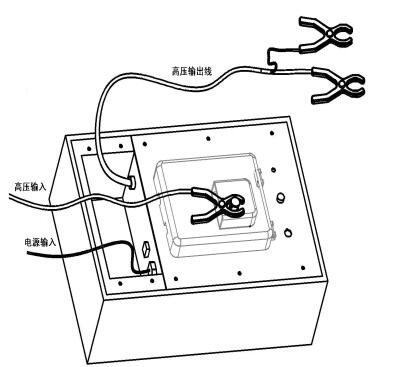

图2-1-1 三维示意图
控制单元面板见图2-1-2

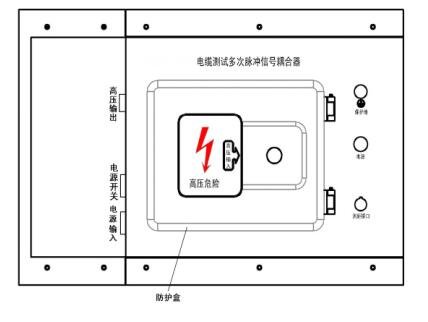

图2-1-2 控制单元面板
其中：
1、电源输入：为ME-9006X的工作电源。接220V，50Hz 交流电源。
2、电源开关 ：ME-9006X的工作电源开关。
3、电源指示灯：当接通ME-9006X电源后，此指示灯亮。
4、测距接口：与ME-9006A的测距接口相连。
5、防护盒：隔离输入高压，接入高压冲击信号源时需将此盖打开，接好后合上。
6、高压输入：与ME-9006B高压信号发生器（或其他高压设备）的输出线相连，为多次脉冲测距提供高压冲击信号源。（注意：高压冲击信号源提供的高压输入电压应小于30kV。其冲击能量应小于2000焦耳。对电缆测试多次脉冲耦合器输入过高的冲击电压或过大的冲击能量将会损坏设备）
7、高压输出线：连接被测故障电缆的高压信号输出线。将高压冲击信号与多次脉冲信号施加到故障电缆。其中，红色夹钳为负高压输出，黑色夹钳为测试地。相铠故障时黑色夹钳接电缆护层，红色夹钳接故障芯线，而相间故障时，黑色夹钳和红色夹钳分别接两故障芯线（注意：极性不得接错，否则会损坏仪器）。在高压信号发生器工作时，要远离输出夹钳。设备使用完毕后，要先放电，再拆线。
8、保护接地：是设备保护接地点，为保障人身及设备安全，必须可靠接地。
四、多次脉冲电缆故障测试系统厂家注意事项
1、仪器为高压设备，使用时应按规程操作，同时要有相应的监护措施。仪器使用完毕后器输出端一定要充分放电，确保人身安全。
2、严禁拆卸仪器，仪器内部部分电路有高压储能，即使在断电状态拆卸仪器也会有触电危险。
3、仪器若出现问题，请不要试图自行维修，以免发生触电危险。请立即与本公司联系，由本公司专业人员处理。
4、高压冲击信号源提供的高压输入电压应小于30kV，其输出的冲击能量应小于2000焦耳（即高压源的最高电压为30KV，其储能电容最大为4μF）。对电缆测试多次脉冲耦合器输入过高的冲击电压或过大的冲击能量将会损坏设备
安全警告：
仪器最大输出电压30kV，注意安全！
在仪器工作时要远离输出夹钳！
仪器严禁拆卸！以防触电！
多次脉冲电缆故障测试系统厂家ME-920 数字式电力电缆故障定点仪
一、多次脉冲电缆故障测试系统厂家性能特点
1、声磁同步接收，抗干扰能力强。
2、声磁信号波形显示，信号和噪声易于区分。
3、光标测量声磁延时，精确判断故障点的远近。
4、可根据磁场波形的初始极性，在定点的同时进行路径探测。
5、高性能抗噪耳机监听。
6、大屏幕液晶显示，界面友好、简单易用。
7、内置大容量锂离子电池供电，配快速充电器。
8、电源管理：根据不同功能开启不同的电源通路，尽量减小功耗；若15分钟没有任何操作，仪器将自动关机；电池欠压时也将自动关机，以保护电池。
9、高防护等级，小巧便携。
二、多次脉冲电缆故障测试系统厂家技术指标
1、声磁同步定点功能：
（1）声音信号通频带：中心频率400Hz，带宽200Hz。
（2）信号增益：80dB。
（3）定点精度：0.1m。
2、电源：
（1）电池：内置锂离子电池组，标称电压7.4V，容量3000mAH。
（2）功耗：300mA，可连续使用时间>9小时；
（3）充电器：输入AC220V±10%，50Hz；标称输出8.4V，DC1A。
（4）充电时间：<4小时。
3、显示方式： 320×240点阵大屏幕液晶。
4、体积：270mm×150mm×210mm。
5、质量：1.5kg。
6、使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。
三、多次脉冲电缆故障测试系统厂家仪器维护
（一）、充电
当主机屏幕上显示的电池水平很低，或信号发生器“电源”指示灯闪烁时，需要对其充电，在继续使用一小段时间后，仪器将自动关机。
充电时，将充电器的输出插头插到仪器的 充电 插孔，充电器的电源插头插市电220V插座，仪器开始充电，充电器的指示灯指示充电状态，红灯表示正在充电，绿灯表示充电完成。将放完电的电池充满大约需要4小时，充不满也可以使用，超过4小时也不会损坏电池。
（二）、质保和维护
若因为使用不当造成损坏（包括保修期内），或超过保修期限发生产品质量问题，我公司负责维修，维修时只收取更换的器件成本费。
仪器出现下列问题时，用户可以尝试自行解决：
不开机：可能是电池已耗光，请尝试先充电再使用。
仪器自动关机：可能是因为电池欠压自动关机，或长时间（15分钟）未进行任何操作自动关机，请尝试重新开机。
开机后立即关机：原因是电池欠压，请先对电池充电再使用。
若出现其他问题，请不要试图自行维修，以免扩大故障，请与本公司联系，以便及时维修和服务。
武汉摩恩提供多次脉冲电缆故障测试系统厂家价格、多次脉冲电缆故障测试系统厂家报价，产品选型，技术支持，多次脉冲电缆故障测试系统采用低压脉冲、多次脉冲、电压取样、电流取样，实现一机多功能的测试方法，对于任何高阻故障均呈现最简单的类似于低压脉冲短路故障波形特征，极易判读。多次脉冲电缆故障测试仪内部采用winxp系统，界面采用中文显示，最大测试距离为＞16Km，DFDL-T多次脉冲电缆故障测试仪操作简单、何人都能方便、准确地判读波形，标定故障距离，达到快速准确测试电缆故障的目的。
