电力电缆故障综合测试仪厂家简介
武汉摩恩提供电力电缆故障综合测试仪厂家价格、电力电缆故障综合测试仪厂家报价，产品选型，技术支持，电缆故障测试仪电缆故障综合测试仪能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。采用多种故障探测方式，计算机技术及特殊性电子技术。
电力电缆故障综合测试仪厂家用途

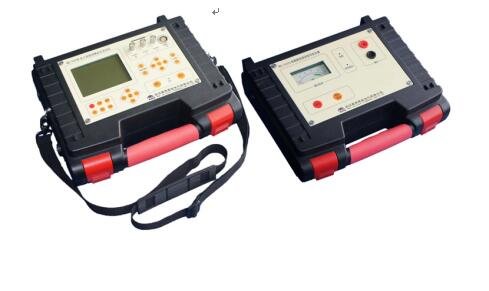

ME-930电缆故障综合测试仪，用于电力电缆的故障测试，是一套集成化设备，包括两台仪器及相关附件：

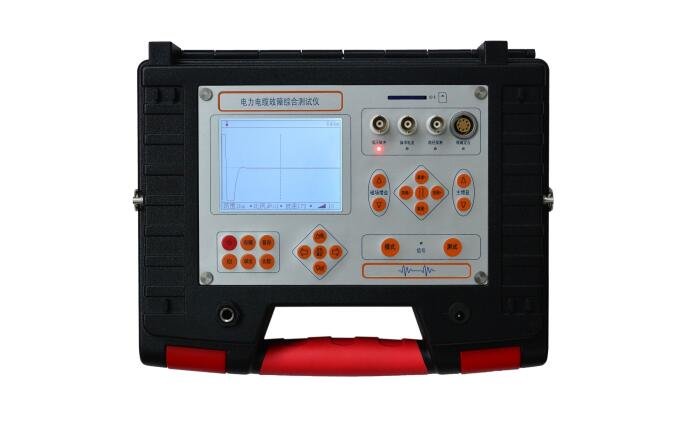

1.ME-930M电缆故障综合测试仪（以下简称主机）
主机有以下功能：
低压脉冲测距
脉冲电流测距
声磁同步定点
路径探测
2.ME-930T电缆路径探测信号发生器（以下简称信号发生器）
信号发生器用于路径探测的信号发射。
ME-930电缆故障综合测试仪相对于传统的分体设备，其设备件数、体积、重量均大幅缩减，且功能强大、简单易用、小巧便携，是传统设备的换代产品。
电力电缆故障综合测试仪厂家功能特点
1.功能全面：
低压脉冲故障测距
脉冲电流故障测距
声磁同步精确定点
电缆路径探测
2.故障测距功能：
低压脉冲法：适用于低阻、短路、断线故障的精确测距。
脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从地线上采集信号，与高压部分隔离，安全可靠。
3.精确定点功能：
声磁同步接收，抗干扰能力强。
声磁信号波形显示，信号和噪声易于区分。
光标测量声磁延时，精确判断故障点的远近。
可根据磁场波形的初始极性，在定点的同时进行路径探测。
4.路径探测功能：
信号发生器：
大容量锂离子电池供电，摆脱市电束缚。
全自动功率匹配和保护，无需人工调整。
较大功率输出。
音峰／音谷法路径探测。
信号幅值显示。
可进行80％法或45°法测深。
5.大屏幕液晶显示，界面友好、简单易用。
6.SD卡存储测试波形，存储容量大，可导入计算机进行存档、分析和打印。
7.内置大容量锂离子电池供电，配快速充电器。
8.电源管理：根据不同功能开启不同的电源通路，尽量减小功耗；若15分钟没有任何操作，仪器将自动关机；电池欠压时也将自动关机，以保护电池。
9.集成化设备，小巧便携。
电力电缆故障综合测试仪厂家技术指标 (M为主机，T为信号发生器，M&T为共同特性)
1.测距功能（M）：
(1)测距模式：低压脉冲、脉冲电流。
(2)采样频率：100MHz。
(3)分辨率：低压脉冲模式1m；脉冲电流模式4m。
(4)低压脉冲模式发射电压：30V。
(5)测距范围：30km。
(6)盲区：2m。
2.声磁同步定点功能（M）：
(1)声音信号通频带：中心频率400Hz，带宽200Hz。
(2)信号增益：80dB。
(3)定点精度：0.1m。
3.路径探测功能（M）：
(1)接收频率：1kHz。
(2)增益：80dB。
4.路径探测信号发生器（T）：
(1)发射频率：1kHz。
(2)发射功率：≥3.5W。
(3)输出特性：开路电压≥100Vp-p；短路电流≥300mA；
根据实际负载全自动匹配；自动短路保护。
5.电源：
(1)电池（M&T）：内置锂离子电池组，标称电压7.4V，容量3000mAH。
(2)功耗：主机（M）400mA，可连续使用时间>6小时；
信号发生器（T）500mA。可连续使用时间>5小时；
(3)充电器（M&T）：输入AC220V±10%，50Hz；标称输出8.4V，DC1A。
(4)充电时间（M&T）：<4小时。
6.显示方式：主机（M）320×240点阵大屏幕液晶；信号发生器（T）：表头。
7.体积（M&T）：270mm×220mm×80mm。
8.质量：主机（M）1.5kg；信号发生器（T）1.5kg。
9.使用条件（M&T）：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。
电力电缆故障综合测试仪厂家基本测试步骤
1、一般步骤：
（1）故障性质诊断
（2）故障测距
（3）路径探测
（4）精确定点
2、故障性质的诊断和测试方法的选择。
在电缆发生故障后，须首先判断电缆的故障性质。
首先用兆欧表在电缆的一端测量各相对地及相间的绝缘电阻。如果兆欧表的测量值为零，则可能还有零到上百kΩ的电阻，故还须用万用表测量电阻值；如各相对地及相间绝缘电阻很高，绝缘正常，则应测试导体是否断线：在电缆的一端将三相短接并对地短路，在另一端重复测量，判断是否断线。
明确故障性质后，需选择不同的测距和定点方法，见下表：
表1-4-2：故障性质和测试方法选择表
|
|
故障性质
|
故障表现形式
|
测距方法
|
定点方法
|
|
1
|
低阻
|
兆欧表测量：0
万用表测量：＜ 200Ω
|
低压脉冲
|
音频法（备选）
|
|
声磁同步
|
|
2
|
断线
|
导体不连续
|
声磁同步
|
|
3
|
高阻
|
兆欧表测量：＞0
或：
兆欧表测量：0
万用表测量：≥ 200Ω
|
脉冲电流
|
|
4
|
闪络
|
兆欧表测量：绝缘正常
耐压试验：不通过
|
电力电缆故障综合测试仪厂家信号发生器的接线和使用方法
1、芯线-大地接法
芯线-大地接法是对离线电缆（退出运行的不带电电缆）进行路径探测和鉴别的基本接线方式，信号最强，并能最大程度地抗干扰。
将电缆金属铠装（护层）两端的接地线均解开，低压电缆的零线和地线的接地也应解开，将信号发生器输出线的红色鳄鱼夹夹一条完好芯线，黑色鳄鱼夹夹在打入地下的接地钎上。在电缆的对端，对应芯线接打入地下的接地钎。
注意，尽量使用接地钎，而不要直接用接地网！至少在电缆的对端必须用接地钎，接地钎还需要离开接地网一段距离，否则会在其他电缆上造成地线回流，影响探测效果。
2、相线－护层接法：
发射信号加在电缆一相和护层之间，对端相线和护层短路，护层两端保持接地。
这种接法比较简单，但辐射出的有效信号较小，如果是多条电缆并行敷设，信号也会传播到其他电缆上，造成干扰。故此方法适用于简单现场，若遇到多条电缆不易区分的问题，可换用芯线-大地接法。
3、连续／断续输出模式选择
使用连续输出模式能够满足绝大多数探测工作的需要；在干扰较大的场合可以考虑换用断续输出模式，有助于区分真实信号和背景噪声。
需要时，操作信号发生器侧接口板上的开关进行“连续”/“断续”模式切换。
4、信号发射
接好线后，长按 开关 键打开电源，仪器根据负载情况进行实时全自动阻抗匹配，表头显示输出电流的大小。
可以通过观察电流大小，来判断电缆电流回路的阻抗情况，电流大说明回路阻抗小，信号强，易于探测；反之说明阻抗大，信号弱，探测灵敏度降低；如果输出电流很小，可能是因接线错误造成回路阻抗过大，或回路不通，可能无法探测。
5、电池检测
需要检测电池电量时，按 电池检测 键，表头显示电池水平，指针位于绿色区域表示电池电量正常，若指针位于黄色区域，表示电池欠压，仍可工作一小段时间，建议充电；若指针低于黄色区域，表示电池电量不足，可能无法开机，需充电后再使用。
电力电缆故障综合测试仪厂家仪器维护
电力电缆故障综合测试仪厂家充电
当主机屏幕上显示的电池水平很低，或信号发生器“电源”指示灯闪烁时，需要对其充电，在继续使用一小段时间后，仪器将自动关机。
充电时，将充电器的输出插头插到仪器的 充电 插孔，充电器的电源插头插市电220V插座，仪器开始充电，充电器的指示灯指示充电状态，红灯表示正在充电，绿灯表示充电完成。将放完电的电池充满大约需要4小时，充不满也可以使用，超过4小时也不会损坏电池。
电力电缆故障综合测试仪厂家质保
仪器出现下列问题时，用户可以尝试自行解决：
不开机：可能是电池已耗光，请尝试先充电再使用。
仪器自动关机：可能是因为电池欠压自动关机，或长时间（15分钟）未进行任何操作自动关机，请尝试重新开机。
开机后立即关机：原因是电池欠压，请先对电池充电再使用。
SD卡存储／调出错误：可以尝试将SD卡取出，通过读卡器连接计算机，对SD卡进行格式化后再使用。
若出现其他问题，请不要试图自行维修，以免扩大故障，请与本公司联系，以便及时维修和服务。
本公司不断地对产品进行改进完善，提供的仪器个别地方可能与本手册的内容有所不同，请注意查阅随机资料。
武汉摩恩提供电力电缆故障综合测试仪厂家价格、电力电缆故障综合测试仪厂家报价，产品选型，技术支持，电缆故障测试仪电缆故障综合测试仪能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。采用多种故障探测方式，计算机技术及特殊性电子技术。
