一体化高频高压发生器厂家

来源:www.whmoen.com    更新时间:2019-12-03

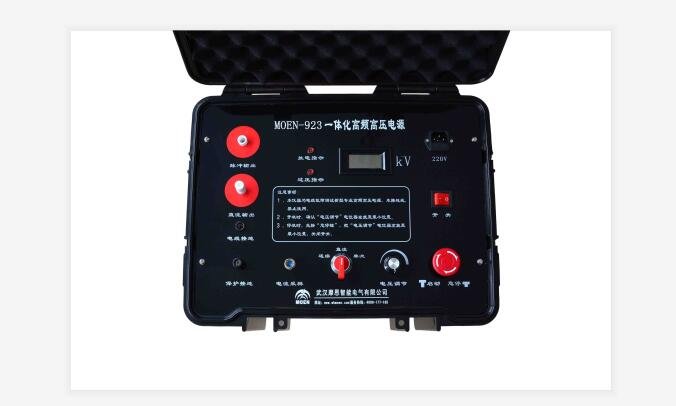

一体化高频高压发生器厂家简介
  武汉摩恩提供一体化高频高压发生器厂家价格、一体化高频高压发生器厂家报价,产品选型,技术支持, 一体化高频高压发生器采用开关电源原理,zui大可输出35kV直流负高压,整机一体化设计,性能稳定,内置式电容、真空冲击打火、设计有应急停止及自动放电功能,安全可靠。配套本公司任意一款电缆故障测试仪可便捷的使用多次脉冲法或电流冲闪法进行电缆故障的粗测或者预定位,配套电缆故障定点仪可迅速精确定位故障点,是电缆故障测试系统中不可或缺的一部分。

一、一体化高频高压发生器厂家性能特点
1、纯一体化设计,数字化显示,内置式电容、接线简单、易操作;
2、具有电压调节、自动稳压和自动保护功能;
3、输出高压具有单次脉冲和连续脉冲功能,分别配合故障测试仪和定点仪查找故障点;
4、输出高压具有直流输出,可以外接球隙进行工作,应用多元化;
5、软件控制真空冲击打火放电,自适应放电及脉冲周期;
6、具有应急停止键、自动放电功能,急停或停机自动降压放电,安全可靠;
7、连续工作时间不少于6小时,满足电缆故障测试的zui长工作时间;
8、工程机箱设计,结构紧凑,体积小,重量轻,便于单人携带。

二、一体化高频高压发生器厂家技术参数
本产品主要用于对35kV及以下电力电缆故障测试时高阻故障波形采样冲击放电和故障点精确定点时做冲击放电使用,也可用于电力电缆高阻故障的烧穿和超高压110kV以上电缆外护套精确定点使用,烧穿能力可在短时间内烧穿击穿点,降低击穿点电阻。
1、输出方式:脉冲输出、直流输出
2、输出电压:负压,0~-35kv连续可调
3、工作电流:≤40mA
4、工作模式:单次脉冲、连续脉冲、直流输出
5、内置电容:2uF/35kv(4uF/35kv)
6、放电能量:≤1225J(2450J)
7、脉冲周期:3s~8s自适应
8、自动放电:停机自动放电
9、工作电源:工频220V±10%
10、工作温度:-10℃~40℃
11、工作湿度:≤80%
12、海拔高度:≤1000米
13、外形尺寸:478(L)*370(W)*448(H) mm
14、重    量:≤28kg

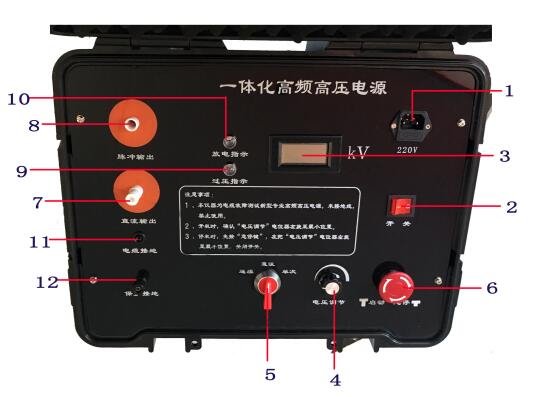

三、一体化高频高压发生器厂家操作面板
一体化高频高压发生器厂家
1、工作电源:工频220V/50Hz标准三芯插座。
2、电源开关:船型开关,打开时开关灯亮,控制仪器电源通断。
3、显示屏幕:电压显示屏,实时显示当前高压,精度为0.1kV。
4、电压调节:10圈高压调节旋钮,顺时针旋转升压,开机前和停机后必须将此旋钮逆时针旋转到zui小。注意:当旋钮旋至7圈以上时,电压以升幂速率升高,必须注意屏幕显示电压,高压危险,不允许盲目旋转至10圈。
5、模式旋钮:旋钮在中间位置,仪器工作在直流模式;逆时针旋动(自锁),仪器工作在连续高压脉冲模式;顺时针旋动(自复),仪器工作在单次高压脉冲模式,旋动一次输出一个高压脉冲。
6、急停旋钮:按下,表示急停;顺时针旋转并自动弹起,表示启动。在任何情况下,均可按下此键使其停止工作,并自动泄放高压。
7、直流输出端口:此为扩展端口,直接输出负高压,用于外接球隙、直流试验、高阻烧穿等接线。
8、脉冲输出端口:此为常用端口,输出单次高压脉冲或连续高压脉冲,用于多次脉冲法测试、冲闪电流法测试、故障定点等接线。
9、过压指示灯:设备自动保护后,此灯亮,断电后重新上电方可继续工作。
10、放电指示灯:急停或停机断电后,自动放电指示,随着仪器内部高压逐渐泄放,此灯也逐渐由亮变暗。
11、电缆接地:此接地是高压的工作地,要求接到可靠的接地极上(系统地)。通常相-铠(地)故障时,应将电缆外铠接到此接地极上;相-相故障时,将其中一个故障相接到此接地极上。可使用组合接地线多点接地、重复接地以保证可靠。
12、保护接地:此接地是专为安全保护所设置机箱接地,应使用专用接地线必须单独接到可靠的接地极上(若条件允许尽量远离电缆接地)。
四、一体化高频高压发生器厂家注意事项
1、本仪器为一体式高频高压电源,是电缆故障测试的专用设备,同时可用于高阻烧穿、直流试验等,但不可用它频繁做直流试验,否则影响仪器性能。
2、停机自动放电时,等待约5秒,放电指示灯会由亮变暗。
3、此仪器内有高压,遇到异常情况,请速与我公司联系,用户不可擅自拆卸修理,以免对仪器造成进一步破坏,甚至威胁使用者的人身安全。

重要提示:
请严格按照使用说明操作!
本产品为高电压设备,部分故障现象可能会产生放电或者明火现象,测试时请注意严禁在高瓦斯,高浓度易燃气体环境中使用。如遇此状况,请与厂家联系,采取其它办法测试。如遇因此发生的安全事故与设备生产商无关!
  武汉摩恩提供一体化高频高压发生器厂家价格、一体化高频高压发生器厂家报价,产品选型,技术支持, 一体化高频高压发生器采用开关电源原理,zui大可输出35kV直流负高压,整机一体化设计,性能稳定,内置式电容、真空冲击打火、设计有应急停止及自动放电功能,安全可靠。配套本公司任意一款电缆故障测试仪可便捷的使用多次脉冲法或电流冲闪法进行电缆故障的粗测或者预定位,配套电缆故障定点仪可迅速精确定位故障点,是电缆故障测试系统中不可或缺的一部分。
