多功能单相电能表现场校验仪厂家

来源：www.whmoen.com 更新时间：2019-12-03

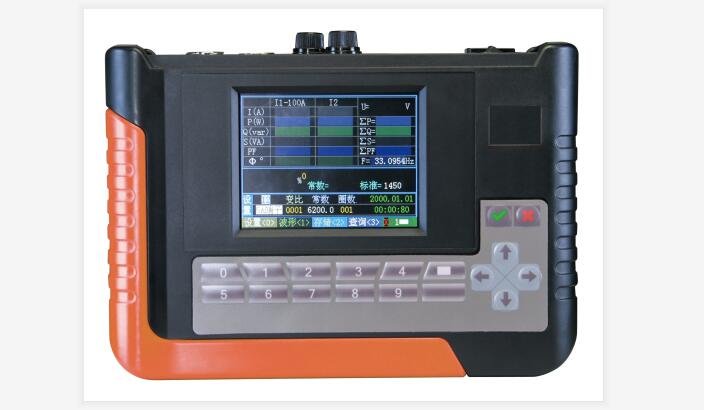

多功能单相电能表现场校验仪厂家简介
武汉摩恩提供多功能单相电能表现场校验仪厂家价格、多功能单相电能表现场校验仪厂家报价，产品选型，技术支持，多功能单相电能表现场校验仪是一种全数字化、多功能、高精度、智能化的多参数测量仪器。不仅能校验电能误差还可测量电压、电流有效值，有功功率、无功功率、视在功率、工频频率、功率因数，相位关系等，尤其适用于各供用电单位检查单相电能表计量的准确度。

一、多功能单相电能表现场校验仪厂家产品特性
1、单相电能表校验仪主要用于计量系统的单相电能表的校验和低压变比的测试。
2、本仪器以zui新的32位150MHz DSP技术为核心，使用16位高精度AD转换器，误差稳定，准确度高（与采用电表芯片的单相校验仪有质的区别）。充分发挥了数字处理技术的优势。
3、采用大屏幕彩色LCD点阵液晶显示器，一屏显示全部的校验设置参数、谐波、电工参数和误差，动态观察现场所有各种测量数据。
4、可以使用电流钳、摸拟负荷产生的电流，zui大限度地简化现场的工作，提高工作效率。同时显示端子电流和钳子电流以及他们的功率、功率和。
5、使用一只500A钳和一只小电流钳，测量低压CT的变比。
6、可测试2～43次谐波数据，电流、电压实时显示各次波形帮助判断现场状态。
7、在1个电能脉冲周期内计算出电能表的常数。
8、可存储1000个表的数据。
9、可通过RS232串行通讯口接口，与电脑连接
10、设有低频脉冲输出，方便自检和送检
本仪器独有功能：
11、在电压测试线接入380V时，仪器将声光报警。
12、摸拟负荷电流线接错在电表零线时，第一重自动保护将不输出电流。当再次把摸拟电流线接错在电表零线时，第二重保险管烧断，起绝对保护。更换保险后即可恢复。
13、脉冲线不小心碰到220V时，将烧断保险，更换保险后即可恢复电表校验。
14、汉字输入法。

二、多功能单相电能表现场校验仪厂家技术参数

			测量范围	准确度
电压			10-300V	±0.1%
摸拟电流			5A	±20%
电流钳			100A、500A	±0.3%、±0.5%
电流端子			0.05 – 10 A	±0.1%
功率		电流钳	100A、500A	±0.3%、± 0.5%
		端子	10A	±0.1%
相角			-180～+180度	±0.1度
频率			45～55Hz	±0.01Hz
电能	100A钳（小钳）		0.25A-110A	±0.3%、±0.5%
	500A钳		25-1000A	±0.5%
显示范围			100A电流钳：0.01A—110A
			端子:0.01A-10A
电能脉冲			FL=1000 imp/kW·h
工作电压			AC 180 – 260 V
工作温度			－25°C～45°C
工作湿度			<95% 无凝露
重量			< 1Kg
体积			190 * 135 * 53mm

三、多功能单相电能表现场校验仪厂家仪器面板

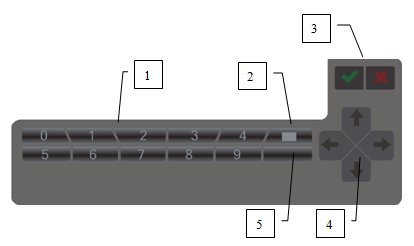

3.1、面板图

①---数字键：输入数字、字符、或汉字；
②---功能键：菜单翻页或退出。
③---确认键：在数据输入完成后确认数据。
④---方向键：用于输入数据时移动光标位置；查询时改变序号；
⑤---空格键：

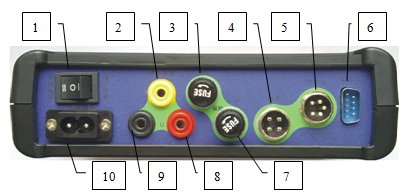

3.2、接线端子定义

①---电源开关；
按向右边“端子电源”，用端子电压供电；
按向左边“外接电源”，用电源插座供电；
②---摸拟电流输出；
插入黄色电流线，仪器输出5A电流，方便现场无负荷时校表。
③---摸拟电流输出保险；
装配10A保险管，当摸拟电流线误接电表零线时，烧断保险管，保护仪器。
④---钳表插座；
100A钳表输入接口；
⑤---光电头；仪器低频脉冲输入、输出接口。具体定义为：

光电头（插座俯视）
⑥---232通讯口；
通过232口仪器与电脑进行通讯，把校验数据上传至电脑；
⑦---脉冲输入保险；
装配0.5A保险管。当脉冲线误碰到电表的电压线时，烧断保险管，保护仪器。
⑧---电压线火线端；
插入红色电压线，接单相电能表火线接口；
⑨---电压线零线端；
插入黑色电压线，接单相电能表零线接口；
⑩---电源插座；
接入220V市电，给仪器提供工作电源；
武汉摩恩提供多功能单相电能表现场校验仪厂家价格、多功能单相电能表现场校验仪厂家报价，产品选型，技术支持，多功能单相电能表现场校验仪是一种全数字化、多功能、高精度、智能化的多参数测量仪器。不仅能校验电能误差还可测量电压、电流有效值，有功功率、无功功率、视在功率、工频频率、功率因数，相位关系等，尤其适用于各供用电单位检查单相电能表计量的准确度。
