抗干扰介损自动测试仪厂家简介
  武汉摩恩提供抗干扰介损自动测试仪厂家价格、抗干扰介损自动测试仪厂家报价,产品选型,技术支持,介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等,在电工制造、电气设备安装、交接和预防性试验中都广泛应用。
介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等,在电工制造、电气设备安装、交接和预防性试验中都广泛应用。

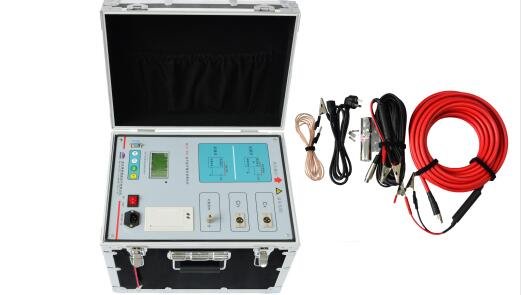

抗干扰介损自动测试仪厂家
MEJS-801抗干扰介质损耗测试仪采用变频电源技术,利用单片机和电子技术进行自动频率变换、模/数转换和数据运算,达到抗干扰能力强、测试速度快、精度高、操作简便的功能。
变频电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供zui高10kV的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试。
抗干扰介损自动测试仪厂家性能特点
1、仪器测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量。
2、采用变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据。
3、过流保护功能,在试品短路或击穿时仪器不受损坏。
4、内附标准电容和高压电源,便于现场测试,减少现场接线。
5、仪器采用大屏幕液晶显示器,测试过程通过汉字菜单提示既直观又便于操作。

抗干扰介损自动测试仪厂家技术指标

测 量 范 围

电容值:3pF ~ 60000 pF/10kV     60pF ~ 1μF/0.5kV
介损范围:0 ~ 100%不限,分辨率:0.001%,
电容、电感、电阻试品自动识别

zui 大 误 差

电容精度:±(1.0%×读数±1 pF)
介损精度:±(1.0%×读数±0.04%)

分  辨  率

电容分辨率:zui小可分辨0.001 pF
介损分辨率:zui小可分辨0.001

试验电流范围

10μA~5A

内 施 高 压

设定电压范围:0.5~10k,zui大输出电流:200mA

试 验 频 率

50Hz单频,45/55Hz自动双变频

供 电 电 源

180V ~ 270VAC ,50Hz / 60Hz  ±  1% (市电或发电机供电)

工 作 环 境

环境温度:0 ~ 40℃; 环境湿度:≤ 90%RH,不结露

重    量

27.6  kg

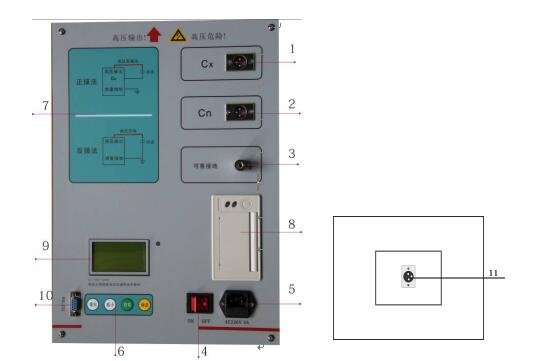

抗干扰介损自动测试仪厂家面板图
1.CX插座:是试品信号的测量输入端,正接线时由专用低压电缆连接,此电缆单层屏蔽带特制鳄鱼夹,接试品低端。反接线时此端空置。
2.CN插座:是外标准电容信号的测量输入端,使用内标准时此端空置。
3.接地桩:实验时,必须通过接地线接地。
4. 电源开关:整机电源的开启和关闭。
5. 电源座:供电电源输入口,交流220V±10%,50Hz,带保险仓。
6. 按键区:“增大”、“减小”、“功能”、“确定”
7.接线示意图
8.打印机:打印测量数据。
9.显示器:128×64液晶显示器,显示菜单和各种提示信息及测量结果。
10.升级调试接口。
11.HV插座:高压引出端子,由高压电缆连接,接试品高压端。输出10kV高压。

抗干扰介损自动测试仪厂家测量原理
1、仪器结构

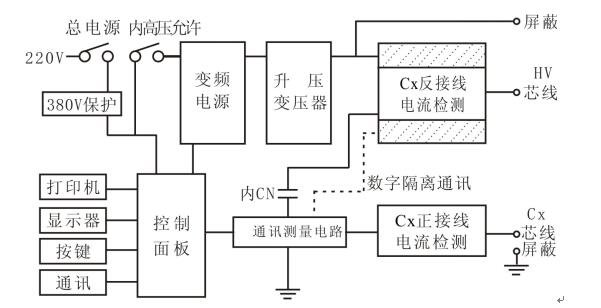

图2 仪器结构图

测量电路:傅立叶变换、复数运算等全部计算和量程切换、变频电源控制等。
控制面板:打印机、键盘、显示和通讯中转。
变频电源:采用SPWM开关电路产生大功率正弦波稳压输出。
升压变压器:将变频电源输出升压到测量电压,zui大无功输出2KVA/1分钟。
标准电容器:内Cn,测量基准。
CN电流检测:用于检测内标准电容器电流,10μA~1A。输入电阻<2Ω。
Cx正接线电流检测:只用于正接线测量,10μA~1A。输入电阻<2Ω。
Cx反接线电流检测:只用于反接线测量,10μA~1A。输入电阻<2Ω。
反接线数字隔离通讯:采用精密MPPM数字调制解调器,将反接线电流信号送到低压侧。隔离电压20kV。
2、工作原理
启动测量后高压设定值送到变频电源,变频电源用PID算法将输出缓速调整到设定值,测量电路将实测高压送到变频电源,微调低压,实现准确高压输出。根据正/反接线设置,测量电路根据试验电流自动选择输入并切换量程,测量电路采用傅立叶变换滤掉干扰,分离出信号基波,对标准电流和试品电流进行矢量运算,幅值计算电容量,角差计算tgδ。反复进行多次测量,经过排序选择一个中间结果。测量结束,测量电路发出降压指令变频电源缓速降压到0V。
按被测试品是否接地分两种测量方式,即正接线测量方式和反接线测量方式。两种测量方式的原理如图3所示:
工作原理
a 正接线测量                  b反接线测量

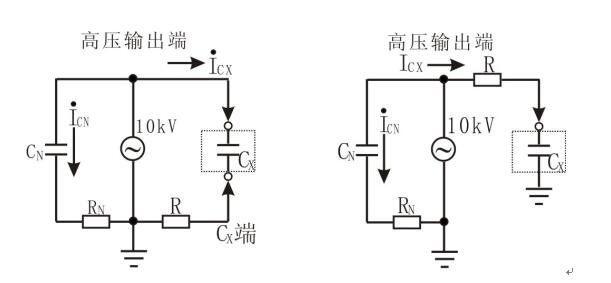

图3 测量原理图
在高压电源的10kV侧,高压分两路,一路给机内标准电容CN,此电容介损非常小,可以认为介损为零,即为纯容性电流,此电流ICN 可做为容性电流基准。在Cx试品一侧,试品电流Icx通过采样电阻R采入机内,此Icx可分解成水平分量和垂直分量见图二所示,通过计算水平分量与垂直分量的比值即可得到tgδ值。
在图3(a)中Cx为非接地试品,试品电流Icx从试品末端进入采样电阻R,得到全电流值,在图3(b)中Cx为接地试品,机内Cx端直接接地,电流Icx从试品高压端到机内采样电阻取得全电流值。
    抗干扰介损自动测试仪厂家测量原理图
         a 电流矢量法                             b 试品等效电路

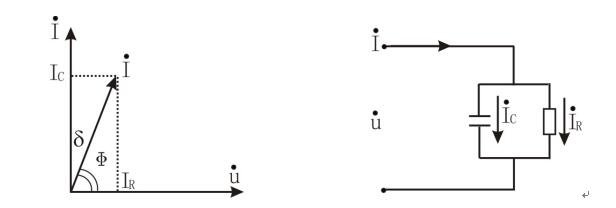

图4 试品等效电路
