MOEN-4008 电气设备综合试验装置接地成组测试
电气设备综合试验装置操作方法:

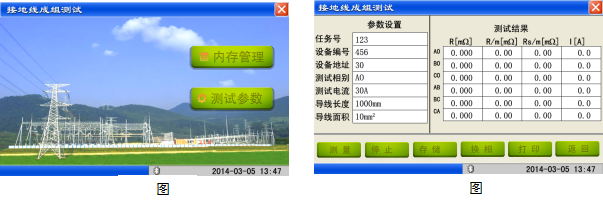

在下图中轻触“接地成组测试”进入如图界面,测量前必须进行参数设置 。轻触图5-1“测试参数”按钮进入图5-2所示界面,在此所有参数项都可以修改。
电气设备综合试验装置接地成组测试
相应参数设定好后轻触“测量”按钮保存参数并进入测量状态,等数据稳定后,轻触“换相”按钮, 此时不停止测量,换到下一相,倒好接线等数据稳定后再换下一相,当测量完成后, 即可进行“存储”和“打印”操作。“存储”键右上方的 黑色“●”变成红色,表示当前测试数据已存储。再次按“测量”并有新测量数据刷新时,“存储”键右上方的红色 “●”变成黑色,数据再次锁存后可重新存储。轻触“停止”按钮时停止当前测试。轻触“返回”按钮返回到图5-1

主要技术指标:
1.测量范围:30A(100~150m),50A(100~80m)
2.测量精度:0.5%±3字
3.最高分辨度:0.1

注意事项:
1、不断电连续测量时,断开和接通测试钳时会有少许火花,操作时注意安全,如果考虑火花会对被测品造成损伤,可退出测量后再断开测试钳。
2、由于输出电流比较大,所有连接点(接线柱,测试钳)一定要可靠连接。
3、测量过程中若出现异常情况,请按复位键或关机,若无法恢复正常请和本公司联系,不得自行拆卸。
