ME-920B 电力电缆故障定点仪仪器组成

来源:www.whmoen.com   发布时间:2019-05-07

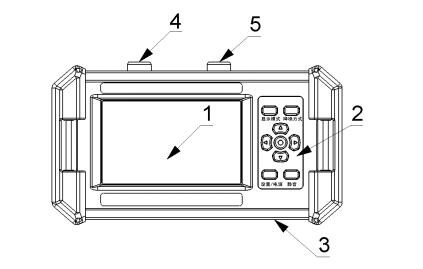

ME-920B 智能电力电缆故障定点仪包括1个主机、1个声磁同步传感器、1个高抗噪耳机、1条信号线以及充电器等。主机如下图1所示:

电力电缆故障定点仪组件

序号

名称

说明

1

液晶



2

键盘区

【设置/电源】:长按开机;短按进入设置。
【静音】:控制耳机声音输出。
【显示模式】:调节显示模式
【降噪方式】:调节降噪方式
【五向键】:
【上键】和【下键】调节声音增益。
【左右键】波形方式调整光标或调整磁场触发值,右【中键】切换。
【中间】自动磁场关闭时,切换左右键调节功能,调整光标或磁场触发值。

3

USB充电接口和充电指示

红灯:正在充电。绿灯:充电完成。

4

耳机输入

接耳机

5

信号输入

使用信号线和传感器连接。

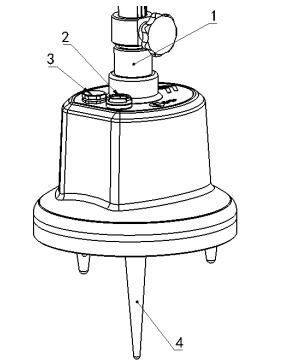

图2-1-2传感器
电力电缆故障定点仪组成2

序号

名称

说明

1

提杆

安装方法:插入安装孔,旋转提杆1/4圈。

2

信号接口

使用信号线和主机连接

3

透气阀



4

长探针

适合草地或松软的地面,使用时将其拆下并安装在底部螺孔内。
