MEJS-801D高压介质损耗测试仪

来源:   发布时间:2019-04-12

MEJS-801D高压介质损耗测试仪简单介绍
    介损测量是绝缘试验中很基本的方法,可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。MEJS-801D全自动抗干扰介损测试仪突破了传统的电桥测量方式,采用变频电源技术,利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算;达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便;电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供最高10千伏的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。

MEJS-801D高压介质损耗测试仪可测试参数
仪器可测量下列参数并数字显示:
被测试品的电容量值CX,以pF或nF为单位,1nF=1000pF。
被测试品的介质损耗值tgδ,以%显示。
MEJS-801D高压介质损耗测试仪性能特点
1、仪器采用复数电流法,测量电容、介质损耗及其它参数。测试结果精度高,便于实现自动化测量。
2、仪器采用了变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据。
3、仪器采用大屏幕液晶显示器,测试过程通过汉字菜单提示既直观又便于操作。
4、仪器操作简便,测量过程由微处理器控制,只要选择好合适的测量方式,数据的测量就可在微处理器控制下自动完成。
5、一体化机型,内附标准电容和高压电源,便于现场测试,减少现场接线。
6、仪器测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量。
7、设CVT测试功能,可实现CVT的自激法测试,无需外置附件,只需一次测量,C1,C2的电容和介损全部测出。
8、反接线测试采用ivddv技术,消除了以往反接线数据不稳定的现象。
9、具有反接线低压屏蔽功能,在220kV CVT 母线接地情况下,对C11 可进行不拆线10kV 反接线介损测量
10、具有测量高电压介损功能,能够使用高压变压器或串联谐振进行超过10kV电压的介损试验。
12、接地保护功能,当仪器不接地线或接地不良时,仪器不进入正常程序,不输出高压。过流保护功能,在试品短路或击穿时仪器不受损坏。
13、触电保护功能,当仪器操作人员不小心触电时候,仪器会立即切断高压,保障试验人员的安全。

MEJS-801D高压介质损耗测试仪功能简介

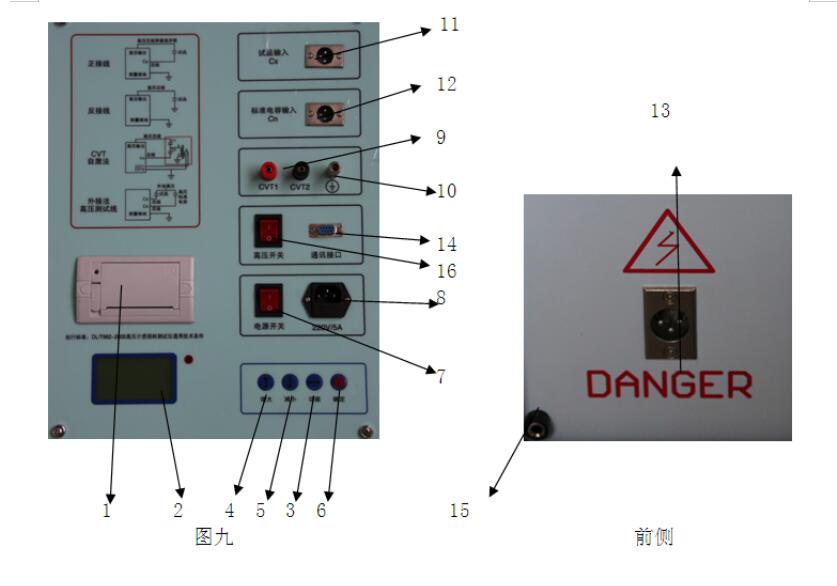

MEJS-801D高压介质损耗测试仪面板见图九所示:
1、打印机——打印测量数据。
2、显示器——128×64点阵液晶显示器,显示菜单和各种提示信息及测量结果。
3、   键——选择菜单项,被选中项反白字体显示。
4、▲键——修改菜单内容,采用循环滚动方式。
5、▼键——修改菜单内容,采用循环滚动方式。
6、确认键——在“测试”选项上按此键进入测试状态。
7、电源开关——整机电源的开启和关闭。
8、电源座——交流220V±10%,50±1Hz电源输入口,带保险仓。
9、自激法电流输出端——测量CVT的专用端子。
10、地——为接地线接线端子。
11、CX插座——是试品信号的测量输入端,正接线时由专用低压电缆连接,此电缆单层屏蔽带特制鳄鱼夹,长8m,接试品低端。反接线时此端空置。
12、CN插座——是外标准电容信号的测量输入端,使用内标准时此端空置。
13、HV插座——高压引出端子,由高压电缆连接,接试品高压端。输出10kv高压。
14、RS-232接口,用来连接电脑,上传数据。 
15、接地,可以悬空  16.高压开关
高压介质损耗测试仪
实物图(高压介质损耗测试仪)以具体生产实物为准(此图仅作参考)
