大电流发生器工作原理

来源：www.whmoen.com 更新时间：2020-08-12

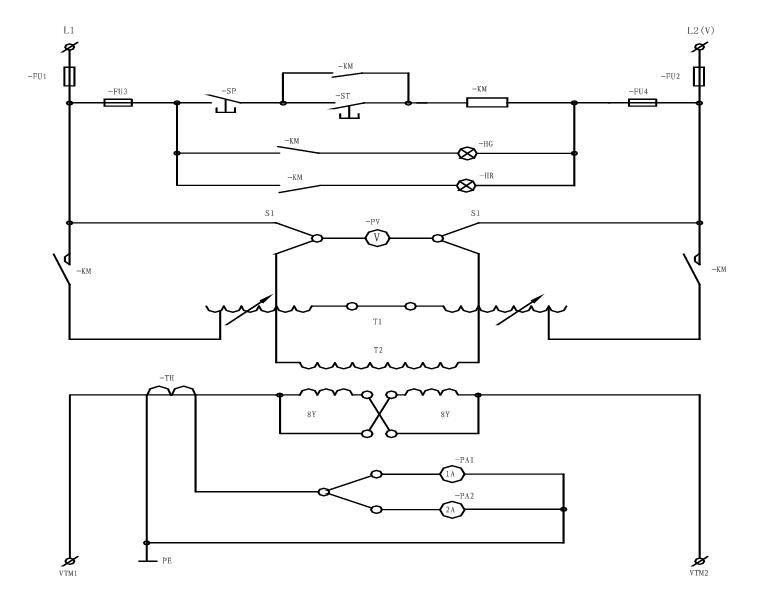

-FU1，2 主回路熔断器 -FU3，4 控制回路烙断器 -SP -ST 按钮
-KM –交流接触器 -HG -HR指示灯 -T1 –调压器
-T2 –低压大电流发生器 -TA -电流互感器 -S2 电流控制开关
-S1 电压换挡开关 -PA1，-PA2 电流表
注：次级输出6V以上时，根据用户需要定购
该大电流发生器是我公司生产的干式大电流发生器，配装自耦调压器输出电压（即升流器的输入电压），取得所需的不同大电流。
注：1、本电路为380V电源供电电路，电源为220V时，T1接线应按原厂规定接线。
2、1000A以下无电压表及S1开关电路。
3、输出外接铜导线按6A/mm2选择，其长度应不大于3米。
