MEH-BC2无线高低压CT变比测试仪变比相别测试

来源:www.whmoen.com    更新时间:2018-05-10

MEH-BC2无线高低压CT变比测试仪变比相别测试


【一次电流】:高压检测仪采集到的电流,为互感器一次电流

【二次电流】:低压电流钳采集到的电流,为互感器二次电流

【以二次电流为5A的变比】:将所测的二次电流值折算为5A,再根据这个倍数折算一次电流,与变比值是相同的。显示【XXX/5A

【变    比】:一次电流与二次电流的实测比值

10kV-YY折算变比】:高压检测仪采集变压器二次母排电流,根据变压器10kV/380V折算出变压器一次电流再与互感器二次电流的比值

    】:相位差约0°~30°或330°~360°,为同相正极性

    】:相位差约150°~210°;为同相负极性,即一次或二次的电流钳夹反,同相极性相反(高压检测仪的开机正面与低压电流钳红色标记点正面为电流输入同向端)

【异】:相位差约±120°或±60°为异相,一二次电流钳所夹的不是同相电流线

Er】:不能正常识别,可能主机没有正常接收到高低压端的信号,可能同频信号干扰,可能信号幅值太小等

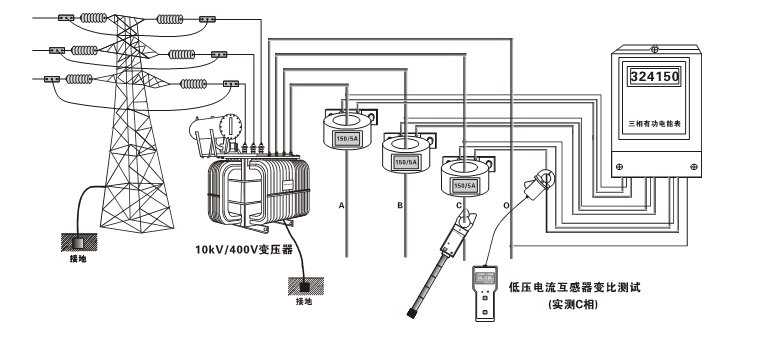

如前所述,分别将高压检测仪与低压电流钳钳住CT的一二次回路,主机显示一二次回路的电流大小,同时显示折算为5A的变比值,若一次电流为680A,二次电流为2.00A,实际电流比值为340,以二次回路电流为5A的折算变比为1700/5A,(即:5÷2×680),根据变压器10kV/380V折算出变压器一次电流再与互感器二次电流的变比为:12.9,((即340÷(10kV÷380V))。如下图

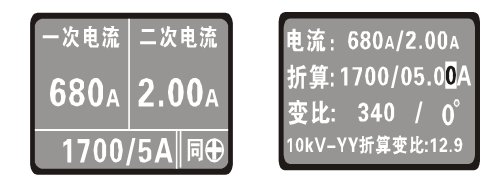

(测试显示模式      (折算变比显示模式)

在测试模式下,长按HOLD键约3秒,进入上面右图折算变比显示模式:一二次回路的电流值;自动默认以二次回路5A的折算变比;一二次回路电流的实测比值和相位差,相位差约0°~30°或330°~360°,才认为是同相正极性;10kV-YY折算变比。再长按HOLD键约3秒,退出折算变比显示模式,返回开机测试模式。
在折算变比显示模式下,短按HOLD键能设置二次折算电流基数的大小,同时及时折算变比,按POWER键移动光标。长按HOLD键约3秒,退出折算变比显示模式,返回开机测试模式。本仪表每次开机默认以二次电流为5A进行折算。
