ME220B直流系统综合特性测试仪稳压精度参数设置界面

来源:www.whmoen.com    更新时间:2018-05-08

ME220B直流系统综合特性测试仪稳压精度参数设置界面
连接直流系统综合特性测试仪与调压装置的联络线,将调压装置上的输入端接入三相四线市电,输出端接在直流电源充电机的输入端子上,主装置上的“+”端子(红色)接直流电源的正极,“-”端子(黑色)接直流电源的负极,合上主装置电源开关、三相调压装置的空气开关,三相调压装置指示灯亮,进入稳压纹波精度测试。

图九

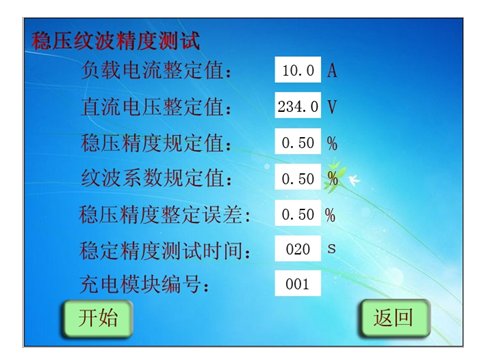

首先用户需对界面上的参数进行设置。进入稳压纹波精度参数设置界面各参数,如图八电压稳定精度参数界面所示。
■负载电流整定值:做此项试验时,被测系统的直流电源系统所需的负载,用户只需输入电流值,程序自动计算出负载电阻值,并将其接通。范围在0A至30A,例如设置10A,点击1,0两个按键,然后直接点击确定即可。
■直流电压整定值:被测试的直流电源系统的输出电压在其浮充电电压调节范围的任一值。缺省值为220V,范围在180V至260V,缺省值为110V,范围在80V至140V之间。
■稳压精度规定值:指直流电源系统出厂时规定值。缺省值为0.5%。(行标、国标)
■纹波系数规定值:指直流电源系统出厂时规定值。缺省值为0.5%。(行标、国标)
■ 稳定精度测试时间:指测试过程中,采样计算时间。默认值为20秒,范围为10-100秒。
■充电模块编号:为方便记录,根据用户需求设置。

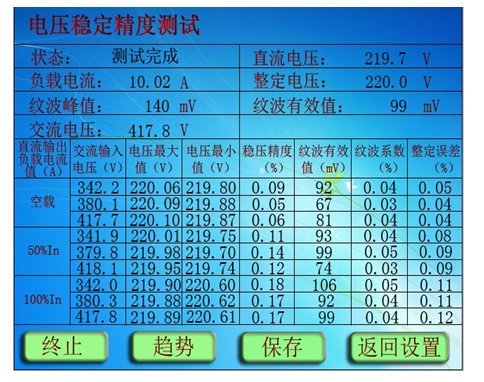

■点击 开始 开始试验,如果是逐一测试:如图十所示。


图十
如果是连续测试:如图十一所示。

图十一
该试验三相调压装置的起始试验电压既是当时开机设置时选择的电压值,每次试验时间和稳定精度测试时间为整定时间值。
完成试验时装置同时将试验结果填入该表格中,如在测试过程中按终止确认键,程序停止该项试验。
试验完成,状态栏上显示“测试完毕”,报警栏上显示:“正常终止”,终止键亮起 。
■若用户需返回上级菜单时,必须先点击终止按键终止测试,再点击返回设置。
■如用户需要再做其他项目试验,点击返回,返回上级菜单,直至进入主菜单做其他项目试验设置其值,重复试验。
■测试结束后,点击趋势用户可查看该项试验过程中电压的波形变化情况。
■若需要保存数据,点击保存,出现图十二所示。

图十二
点击确定,进入保存界面,点击取消,则不进行保存操作。
