ME809 台式颗粒计数仪仪器的安装
3.1 气压舱操作方法
1、密闭气压舱操作方法
1）一只手握住气压舱操作手柄，旋转操作手柄使两个标志位对齐。
2）另外一只手手托起检测台，轻轻向上移动至停止位置。
3）顺时针旋转操作手柄至停止位置，密闭气压舱。
2、打开气压舱操作方法
1）一只手握住气压舱操作手柄，另外一只手拖住检测台。
2）逆时针旋转操作手柄，使两个标志位对齐。
3）缓缓放下检测台，打开气压舱。
3.2 气动系统连接
1、将台式颗粒计数仪后面板上的正压接口与泵上的正压接口用气压管相连接。
2、将台式颗粒计数仪后面板上的负压接口与泵上的负压接口用气压管相连接。
3.3 安装高压注射泵
注：安装前，应确保该升降臂处于下端，必要时可开通电源使其运动到下端。

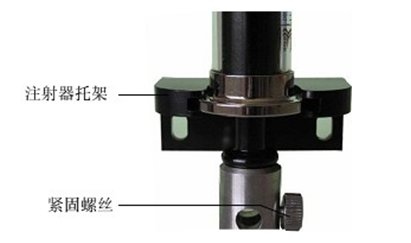

1、取出高压注射器，先将注射器外筒底部金属部位置入托架卡槽内，再将注射器连接套套在注射棒连接杆上（注意：托架螺丝孔位置应在下部），如下图3.3.1所示：

图3.3.1

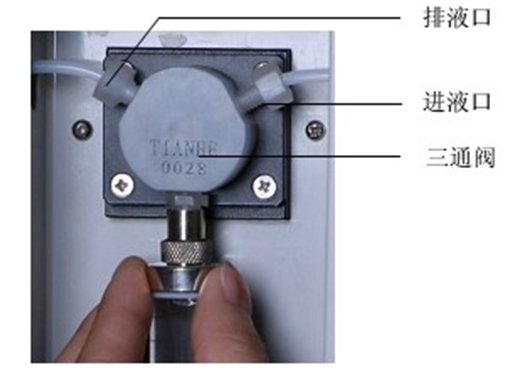

2、垂直拉长高压注射器，将其上端对准三通阀接口，小心旋紧，如下图3.3.2所示：

图3.3.2

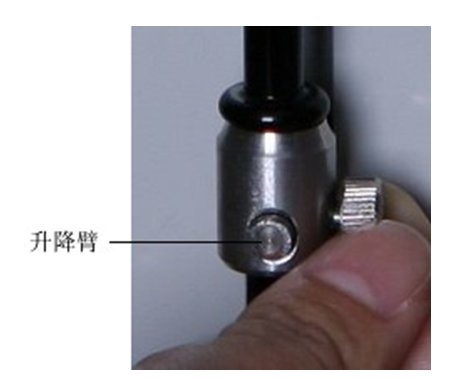

3、调整注射器连接套与注射泵连接杆的相对位置，使注射器上下垂直放置，旋紧侧面紧固螺丝，如下图 3.3.3所示：

图3.3.3

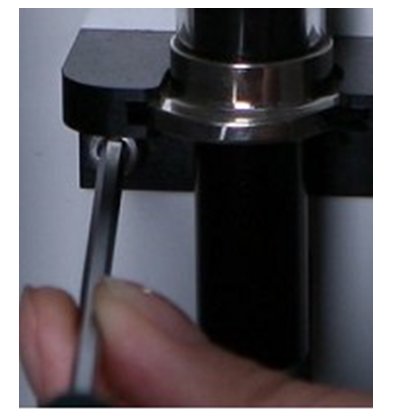

4、调整注射器托架上下位置，使其卡槽底部与注射器外筒金属部分稳固接触，用内六角螺丝刀安装托架下端两固定螺丝，如下图3.3.4所示：

3.3.4
3.4调整正负压

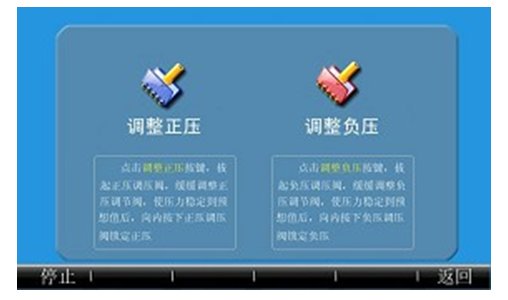

开机，按照3.1气压舱操作方法密闭气压舱。在主界面点击“设置”按键进入设置主界面。在设置主界面上按动“压力调整”按键进入正负压调整界面,如下图3.4.1所示：

图3.4.1
顺时针调整正压调压阀和负压调压阀，压力增大；逆时针调整正压调压阀和负压调压阀，压力减小。
在压力调整界面点击“调整正压”按键，此时气压泵启动，开始产生正压，将正压调压阀旋钮拔起，缓慢调整，当正压表指示需要的压力值时，按下正压调压阀旋钮锁定压力值。点击“停止”按键，气压泵停止工作，并泄掉气压舱内的气压。
在压力调整界面点击“调整负压”按键，此时气压泵启动，开始产生负压，将负压调压阀旋钮拔起，缓慢调整，当负压表指示需要的压力值时，按下负压调压阀旋钮锁定压力值。点击“停止”按键，气压泵停止工作，并泄掉气压舱内的气压。
点击“返回”按键返回到设置主界面。
